Oricine a lucrat cu sisteme de conducte – de la instalații rezidențiale la scară mică până la complexe industriale întinse – înțelege că conexiunile sunt cea mai slabă verigă din orice rețea. O singură defecțiune poate duce la scurgeri, timpi de nefuncționare și pericole de siguranță. Acesta este locul în care fitingul filetat devine în sine. Permițând îmbinări robuste, detașabile, fără a fi nevoie de lucru la cald, fitingurile filetate au devenit indispensabile în industria petrolului și gazelor, procesării chimice, tratarii apei și HVAC. Adevărata lor valoare constă însă în ingineria precisă a parametrilor lor. Un proces de selecție informat necesită o înțelegere aprofundată a dimensiunilor, a presiunii, a științei materialelor și a standardelor filetului. Mai jos, defalcăm fiecare specificație critică, împărtășim informații despre instalarea experților și răspundem la cele mai presante întrebări pe care le pun inginerii de teren.

Întrebări frecvente

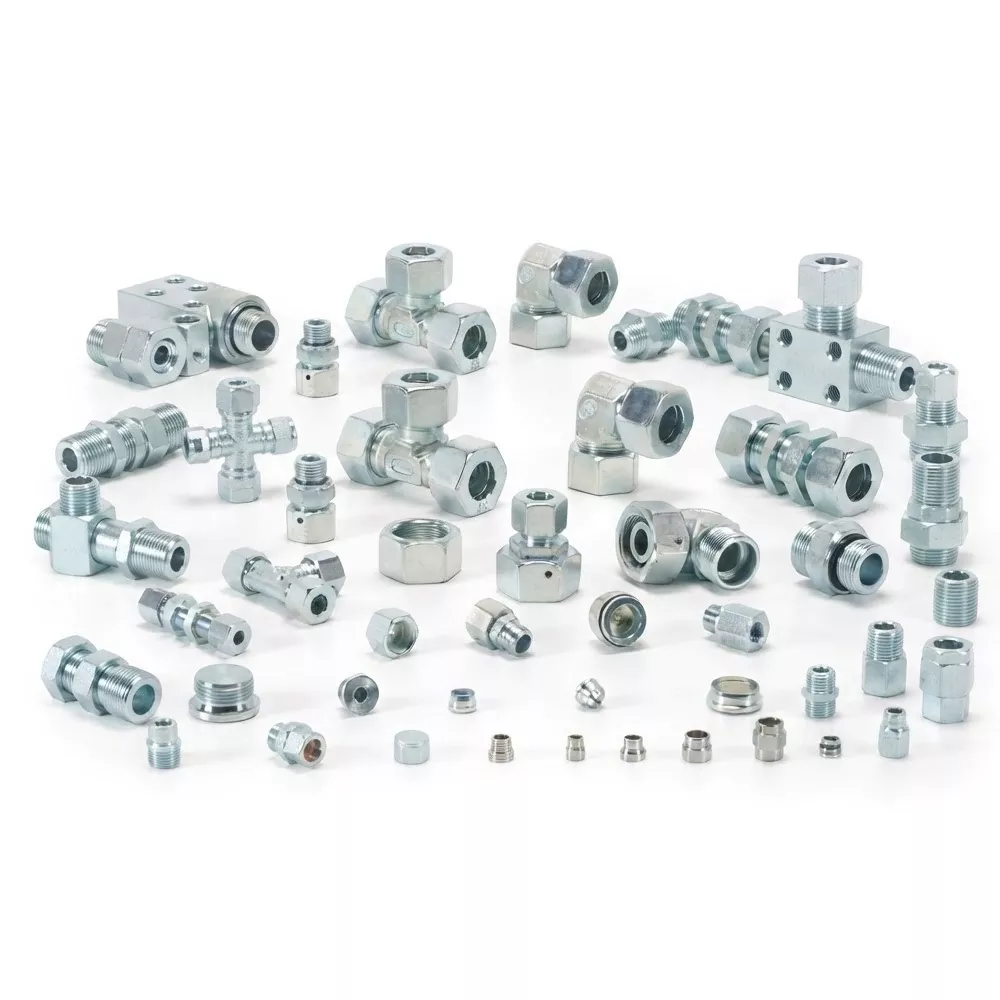

Ce este un fiting filetat și cum funcționează?

Este un conector de țeavă forjat sau prelucrat, care utilizează caneluri elicoidale pe suprafețele sale interioare și/sau exterioare pentru a se împerechea cu filetele corespunzătoare pe o țeavă sau pe alt fiting. Când fitingul este strâns, filetul tată conic se îndreaptă în filetul interior, creând cuplare mecanică și, cu ajutorul unui etanșant, o etanșare etanșă la presiune. Acțiunea panei generează forțe radiale și de compresiune care blochează componentele împreună. Acest design permite asamblarea și dezasamblarea ușoară, făcându-l ideal pentru sistemele care necesită întreținere sau modificare. Spre deosebire de îmbinările sudate, îmbinările filetate nu necesită căldură sau certificare specială a operatorului, ceea ce simplifică instalarea pe teren. Cu toate acestea, acestea sunt, în general, limitate la diametrele țevilor sub 4 inci, deoarece cuplul necesar pentru dimensiuni mai mari devine nepractic, iar cuplarea filetului poate fi mai puțin fiabilă în condiții de vibrații mari.

Care sunt cele mai frecvente materiale utilizate pentru fitingurile filetate?

Alegerea materialului pentru un fiting filetat depinde de fluidul de serviciu, temperatură și presiune. Oțelul carbon conform ASTM A105 este calul de lucru pentru aplicații non-corozive până la 800°F. Pentru mediile corozive, oțelurile inoxidabile austenitice precum 304 și 316 sunt standard; 316L este de preferat în prezența clorurilor pentru a evita sâmburele. Oțelul carbon la temperatură joasă ASTM A350 LF2 este specificat atunci când sistemele funcționează la temperaturi criogenice de până la -50°F, deoarece păstrează rezistența la impact. Oțelurile aliate precum ASTM A182 F11 și F22, care conțin crom și molibden, sunt alese pentru liniile de abur de înaltă temperatură și presiune în rafinării, unde rezistența la fluaj contează. Alama și aliajele de cupru-nichel servesc în sistemele marine și de apă potabilă datorită proprietăților lor biocide și rezistenței la coroziune. Oțelurile inoxidabile duplex abordează mediile agresive cu gaz acid, în care atât fisurarea prin coroziune sub tensiune, cât și fragilizarea hidrogenului sunt riscuri.

Cum aleg clasa de presiune corectă pentru fitingul meu filetat?

Selectarea clasei de presiune corespunzătoare necesită mai întâi determinarea presiunii de proiectare și a temperaturii de proiectare a sistemului dumneavoastră de conducte. Fiecare clasă — 2000, 3000, 6000 — corespunde unei presiuni de lucru maxime admisibile la o temperatură de referință, de obicei temperatura camerei. Pe măsură ce temperatura crește, rezistența materialului scade, iar presiunea nominală trebuie redusă conform tabelelor de coduri din ASME B16.11. De exemplu, un fiting filetat din oțel carbon din clasa 3000 este evaluat pentru 3000 psi la 100°F, dar poate suporta doar 2570 psi la 400°F. Faceți întotdeauna referințe încrucișate la factorul de reducere a temperaturii pentru gradul specific de material. În plus, luați în considerare programul țevilor: fitingurile de clasa 2000 sunt utilizate cu țevi Sch 80, clasa 3000 cu țevi Sch 160 și clasa 6000 cu țevi XXS. Nepotrivirea clasei de fiting și a programului țevii poate duce la o legătură slabă la rădăcina filetului. Dacă aveți îndoieli, consultați producătorul - inginerii de aplicații JIDONGDA furnizează tabele de evaluare presiune-temperatura pentru fiecare variantă de material.

Ce standarde de fire se aplică?

Cele mai răspândite standarde de filet sunt National Pipe Taper (NPT) guvernate de ASME B1.20.1 și British Standard Pipe Taper (BSPT) conform ISO 7/1. Filetele NPT au un unghi de flanc de 60° și o conicitate de 0,75 inci pe picior (1 în 16). Sunt standardul implicit în Statele Unite ale Americii, Canada și multe regiuni de petrol și gaze din întreaga lume. BSPT, cu un unghi de flanc de 55°, este utilizat pe scară largă în Europa, Orientul Mijlociu și țările din Commonwealth. O variantă mai puțin obișnuită, dar importantă este NPTF (Dryseal), care folosește interferența cu vârful și rădăcina pentru o etanșare etanșă fără etanșare, ideală pentru sistemele hidraulice. Filetele paralele, cum ar fi BSPP (ISO 228/1), nu sunt auto-etanșe și necesită o șaibă sau un inel O pentru etanșare; ele se găsesc adesea pe fitingurile care se asamblează față în față. Tipurile de fire nepotrivite vor cauza uzurire, angajare incompletă și scurgeri. Verificați întotdeauna forma filetului folosind un calibre pentru pasul filetului înainte de instalare. Marcajele JIDONGDA de pe fiecare corp de racord includ denumirea filetului pentru o identificare ușoară.

Cum instalez si sigilez corect?

Instalarea corectă începe cu o inspecție amănunțită a filetului. Îndepărtați capacele de protecție și verificați vizual dacă există bavuri sau deformări. Curățați atât firele tată, cât și cele femele cu un degresant dacă există ulei. Aplicați un material de etanșare pentru filet adecvat pentru serviciu: bandă PTFE (învelită 2-3 straturi în direcția filetului) pentru apă și abur de joasă presiune sau o pastă pe bază de PTFE pentru presiuni și gaze mai mari. Evitați supraaplicarea benzii, deoarece excesul se poate sfărâma și poate intra în fluxul procesului. Înfiletați fitingul cu mâna de câteva ture pentru a asigura alinierea, apoi utilizați o cheie pentru a strânge. Numărul de ture ale cheii după strângerea manuală variază; pentru 1/2″ până la 2″ NPT, 2-3 spire complete sunt tipice. Utilizați o cheie de rezervă pentru a preveni transmiterea cuplului în conductă. După asamblare, testați hidrostatic sistemul. Dacă se detectează o scurgere, nu strângeți niciodată un fiting sub presiune - depresurizați, dezasamblați, curățați și reaplicați etanșant. Pentru fitingurile din oțel inoxidabil, utilizați un compus antigripător pe bază de nichel pe filet pentru a preveni uzura. Urmând acești pași se elimină cauzele fundamentale ale majorității defecțiunilor îmbinărilor: filetare încrucișată, strângere insuficientă și alegerea incorectă a etanșantului.

Conformitatea codului și asigurarea calității

Fitingurile filetate trebuie să respecte o matrice de standarde internaționale. ASME B16.11 acoperă fitingurile din oțel forjat de la 1/4″ la 4″, specificând dimensiunile, toleranțele și marcajul. ANSI/ASME B1.20.1 definește dimensiunile filetului NPT și calibrul. Pentru materiale, specificațiile ASTM dictează proprietățile chimice și mecanice. În Uniunea Europeană, PED 2014/68/UE se aplică echipamentelor sub presiune, care necesită marcajul CE.

Acest angajament față de conformitatea codului înseamnă că aJIDONGDAfitingul filetat nu este doar o componentă de bază, ci este o piesă certificată care reține presiunea, cu trasabilitate completă de la moara la locul de instalare.
