Producător profesional de furtunuri metalice din China

TheFurtun metalicservește ca o componentă fundamentală în nenumărate sisteme de transfer de fluide industriale, comerciale și rezidențiale. Proiectate pentru a absorbi vibrațiile, pentru a compensa expansiunea termică și a corecta dezalinierea, aceste conducte flexibile asigură o funcționare sigură și fiabilă în condiții solicitante.JIDONGDAa avansat proiectarea și fabricarea ansamblurilor de furtunuri metalice prin selecția riguroasă a materialelor, procesele de ondulare de precizie și integrarea completă a fitingurilor.

Parametrii și configurațiile cheie ale produsului

• Diametrul nominal (DN): Variază de la DN6 (1/4 inch) la DN300 (12 inch) și mai mult pentru conducte industriale la scară largă.
• Presiune de lucru (PW): De obicei, de la vid complet la 350 bar, în funcție de diametru, numărul de straturi de împletitură și grosimea ondulației.
• Presiune de explozie (PB): Proiectat cu un factor de siguranță de 4:1 în raport cu presiunea de lucru pentru ansamblurile standard.
• Interval de temperatură: Ansamblurile standard din oțel inoxidabil funcționează de la -200°C la +600°C; aliajele de înaltă temperatură extind aceasta până la 800°C sau mai mult.
• Raza de curbare: Razele minime de îndoire statice și dinamice sunt specificate pe diametru pentru a preveni suprasolicitarea.
• Flexibilitatea și lungimea cursei: Definit prin compresie axială, extensie, capacitate de decalaj lateral și mișcare unghiulară.

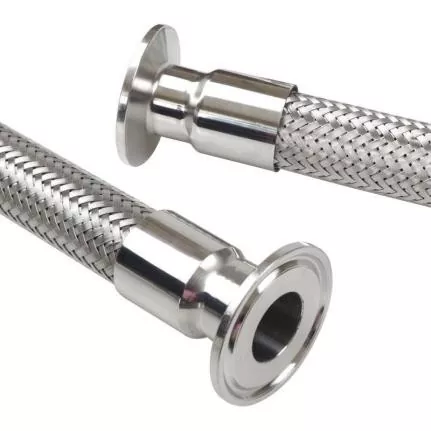

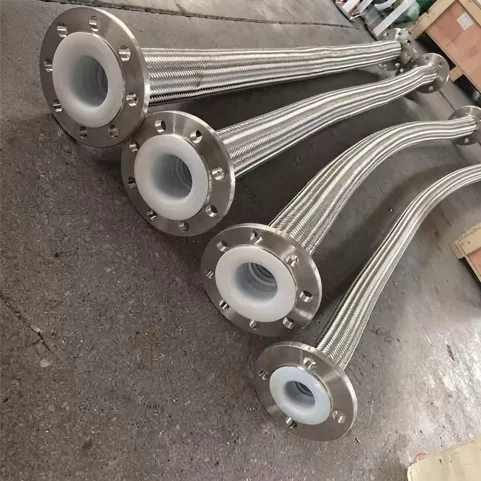

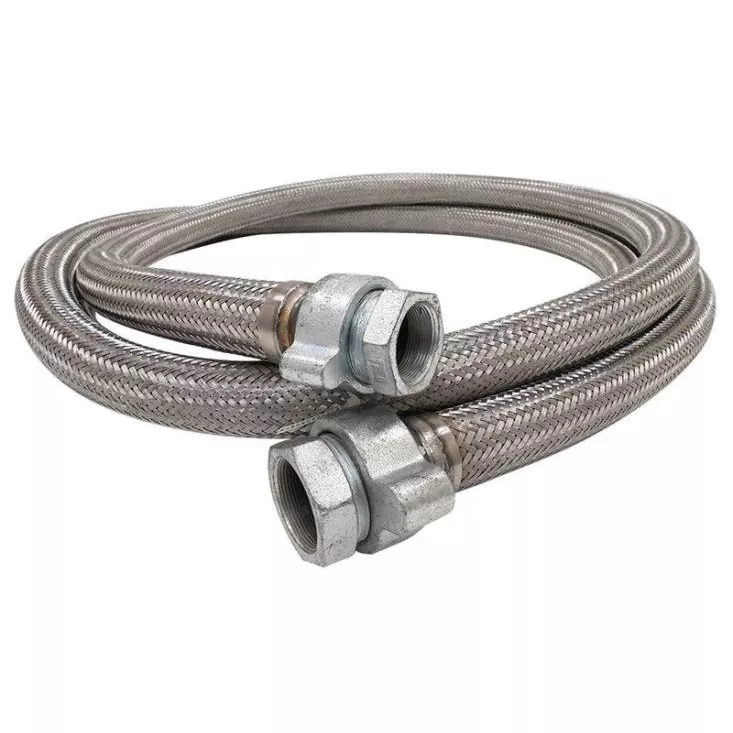

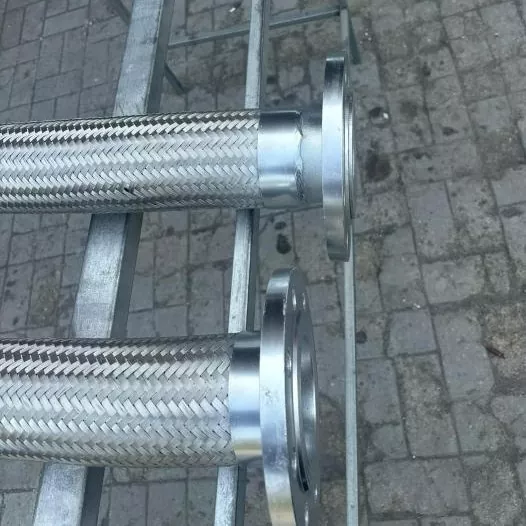

• Fitinguri de capăt: design cu flanșă, filetat, capete sudate, sanitare, camlock sau personalizate.

Întrebări frecvente

Care este diferența dintre furtunul metalic ondulat inelar și elicoidal și ce recomandă JIDONGDA?

Furtunul ondulat inelar constă dintr-o serie de inele uniforme, paralele, care oferă o flexibilitate superioară, o rază de îndoire mai strânsă și o capacitate de presiune mai mare datorită armăturii mai eficiente a împletiturii. Furtunul ondulat elicoidal are un profil spiralat continuu, oferind în general o flexibilitate și un nivel de presiune mai scăzut, dar uneori costuri mai mici pentru aplicații statice necritice. JIDONGDA produce în primul rând furtunuri ondulate inelare, deoarece oferă o performanță generală mai bună, o durată de viață mai lungă la oboseală și compatibilitate cu condițiile de vid complet. Pentru aplicațiile care nu necesită o flexibilitate ridicată, versiunile elicoidale pot fi furnizate la cerere după o analiză tehnică atentă.

Cum determin lungimea corectă a unui ansamblu de furtun metalic pentru absorbția vibrațiilor?

Pentru absorbția vibrațiilor, ansamblul trebuie să fie suficient de lung pentru ca mișcarea impusă să nu forțeze furtunul să se îndoaie sub raza sa dinamică de îndoire minimă. Lungimea activă - porțiunea furtunului fără constrângeri de fixare la capăt - ar trebui să fie de cel puțin 10 ori diametrul nominal pentru o vibrație laterală simplă și mai mare atunci când amplitudinea și frecvența vibrațiilor sunt mari. Inginerii de aplicații JIDONGDA pot efectua o analiză a mișcării folosind datele dumneavoastră de deplasare pentru a recomanda lungimea liberă precisă necesară, prevenind defecțiunea prematură la oboseală.

Poate fi folosit un furtun metalic sub vid complet fără să se prăbușească?

Da, furtunurile ondulate inelare JIDONGDA cu acoperire completă a împletiturii sunt evaluate pentru serviciu complet de vid. Profilul ondulat este proiectat special astfel încât împletitura externă să prevină învârtirea sau flambajul atunci când presiunea internă scade sub presiunea atmosferică. Pentru aplicații critice de vid înalt la temperaturi ridicate, sistemul trebuie revizuit pentru a confirma că materialul își menține o rezistență suficientă. În astfel de cazuri, o căptușeală poate fi încorporată pentru a asigura stabilitatea structurală.

Ce cauzează uzura împletiturii și cum poate fi prevenită?

Uzura împletiturii rezultă în principal din abraziunea împotriva structurilor adiacente, frecarea din cauza mișcării excesive sau fretarea între împletitură și miezul ondulat. Contactul între împletituri în timpul mișcării ciclice poate genera, de asemenea, uzură localizată. Măsurile preventive includ instalarea furtunului cu un spațiu liber adecvat, utilizarea unor capace exterioare de protecție, cum ar fi armuri de blocare sau jachete din silicon și evitarea planurilor de instalare care provoacă contactul dintre împletitură la împletitură sau împletitură la structură. JIDONGDA poate monta din fabrică manșoane de protecție care prelungesc semnificativ durata de viață a ansamblului în medii abrazive.

Cum sunt testate ansamblurile JIDONGDA înainte de expediere?

Fiecare ansamblu este supus unui test de presiune hidrostatică la de 1,5 ori presiunea nominală de lucru, cu un timp de reținere conform standardelor internaționale. Pentru serviciul de gaz se efectuează un test pneumatic în condiții controlate. La cerere, sunt disponibile teste nedistructive suplimentare, cum ar fi inspecția colorantului penetrant pe suduri, identificarea pozitivă a materialului (PMI) și detectarea scurgerilor de heliu. Testarea în explozie a ansamblurilor de probă din fiecare lot de producție este efectuată în mod regulat pentru a valida marjele de proiectare. Certificatele de conformitate și rapoartele de testare sunt documentație standard.
