Furnizor de cuplare rapidă din China

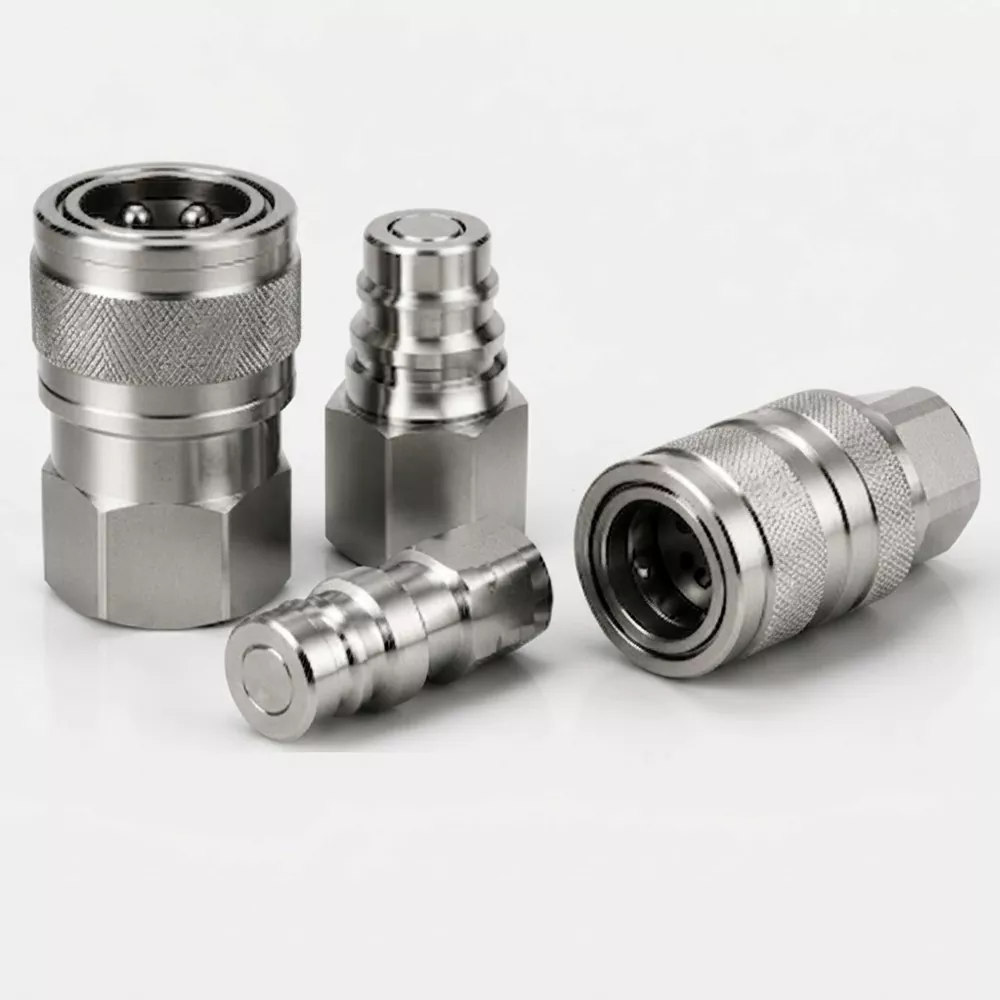

În sistemele de alimentare cu fluide, aCuplare rapidăeste un dispozitiv mecanic care permite conectarea și deconectarea rapidă și sigură a liniilor de fluid fără a fi nevoie de instrumente sau proceduri complicate. Aceste componente sunt critice în aplicațiile hidraulice, pneumatice și de răcire în care eficiența, siguranța și pierderea minimă de fluid sunt priorități de top. La JIDONGDA, am petrecut decenii rafinând proiectarea și fabricarea cuplajelor rapide pentru a îndeplini cerințele exigente ale industriilor globale. Portofoliul nostru cuprinde o gamă largă de configurații, materiale și niveluri de presiune, permițând integrarea perfectă în mașini agricole, echipamente de construcții, linii de automatizare industrială și instrumente de service auto.

Aplicații comune și utilizare în industrie

• Agricultură:Cuplajele rapide ale telecomenzilor hidraulice ale tractorului permit schimbarea rapidă a utilajelor. Cuplajele de tip Pioneer ISO 5675 de la JIDONGDA sunt utilizate pe scară largă pe încărcătoare și prese de balotat, echipate cu capace de praf și poppete cu debit mare pentru a reduce acumularea de căldură.
• Construcții și terasamente:Excavatoarele, mini-încărcătoarele și încărcătoarele pe pneuri se bazează pe cuplaje rapide cu fața plată pentru a alimenta atașamente precum ciocanele și grapele. Seria JIDONGDA JD-FF rezistă la presiuni mari de impuls și rezistă la brineling pe bilele de blocare.
• Utilaje industriale:Presele, mașinile de turnat prin injecție și unitățile hidraulice de putere folosesc cuplaje rapide pentru conexiuni de măsurare, porturi pentru cilindri și scule modulare. Seria compactă JD-A-CS este preferată pentru designul manșonului push-to-connect.
• Service auto:Uneltele pneumatice din ateliere folosesc cuplaje rapide din alamă ușoară. Seria JD-PN de la JIDONGDA oferă operare cu o singură mână și un debit mare de aer pentru cheile cu impact și pistoalele de pulverizare.
• Feroviar și maritim:Cuplajele din oțel inoxidabil cu garnituri FKM sunt utilizate în sistemele de frânare și hidraulica trapei. Aceste cuplaje sunt supuse unei încercări de omologare conform standardelor DNV sau ABS.

Controlul calității și procedurile de testare la JIDONGDA

Fiecare lot de cuplare rapidă produs de JIDONGDA este supus unei asigurări complete a calității. Materiile prime sunt inspectate cu un spectrometru pentru a verifica compoziția chimică. După prelucrare, dimensiunile critice sunt măsurate cu CMM (mașini de măsurat în coordonate) și comparatoare optice. Testarea funcțională include următorii pași:

• Test de presiune de verificare la 1,5 ori presiunea nominală de lucru timp de 3 minute, fără scurgeri externe permise.
• Test de eșantionare la presiunea de spargere, în care cuplajele trebuie să depășească de 4 ori presiunea nominală de lucru fără fractură.
• Test de scurgere în vid pentru cuplaje pneumatice, unde căderea de presiune trebuie să fie mai mică de 0,01 bar în 30 de secunde.
• Măsurarea forței de conectare și a forței de tragere, asigurând un efort constant al utilizatorului și respectarea limitelor ISO.
• Test de pulverizare cu sare (ASTM B117) pentru componente placate, care vizează ≥720 de ore la rugina roșie.

JIDONGDA menține un laborator de testare intern echipat cu platforme de anduranță cu mai multe stații care ciclul cuplajelor continuu timp de luni de zile. Aceste date conduc la îmbunătățiri ale finisării suprafeței și ale tratamentului termic, rezultând produse care au fost adoptate de producătorii OEM de top din întreaga lume.

FAQ

Care este diferența dintre cuplările rapide ISO 7241-1 A și ISO 7241-1 B?

Diferența principală constă în mecanismul și dimensiunile supapei. ISO 7241-1 A (numit și tip „poppet”) folosește o supapă cu clapă în ambele jumătăți și este comună în aplicațiile agricole și hidraulice generale. ISO 7241-1 B (deseori denumit tip „bil”) are un design de supapă cu bilă și este interschimbabil cu cuplajele industriale Parker din seria 60 și similare. În timp ce ambele standarde au același diametru exterior filet în multe dimensiuni, geometria de etanșare internă nu este interschimbabilă. Încercarea de a conecta o jumătate A cu o jumătate B va avea ca rezultat un debit nepotrivit și o potențială scurgere. JIDONGDA produce ambele familii cu marcaje corporale distincte pentru a evita confuzia la fața locului.

Cuplajele rapide JIDONGDA pot fi utilizate cu apă sau cu substanțe chimice agresive?

Da, dar selecția materialului și a sigiliului trebuie să fie adecvată. Pentru fluidele pe bază de apă, utilizarea cuplajelor din oțel carbon riscă coroziune, chiar și în cazul zincării. JIDONGDA recomandă corpuri din oțel inoxidabil (SS316) combinate cu etanșări EPDM pentru apă deionizată sau circuite de răcire. Pentru substanțele chimice agresive, cum ar fi anumiți esteri de fosfat sau lichide de frână, etanșările FKM sunt recomandate, iar suprafața metalică umedă poate necesita placarea cu nichel fără electroși. Echipa noastră de ingineri poate revizui diagrama de compatibilitate specifică a fluidelor și poate propune configurația optimă. Oferim, de asemenea, cuplaje cu inele de rezervă din PTFE pentru rezistență chimică extremă.

Cum pot preveni presiunea blocată la deconectare?

Presiunea blocată poate face reconectarea dificilă sau periculoasă. JIDONGDA abordează acest lucru în două moduri. În primul rând, cuplajele noastre standard cu față plată (seria JD-FF) au un design de conectare sub presiune care permite împingerea vârfului tată chiar și atunci când corpul feminin este presurizat, până la o anumită limită (de obicei 40 bari pentru partea tată). În al doilea rând, oferim cuplaje specializate cu șuruburi pentru eliberarea la presiune înaltă. Alternativ, se poate folosi o unealtă de reducere a presiunii sau un cuplaj cu supapă de purjare încorporată. Urmați întotdeauna procedurile hidraulice sigure și purtați echipament de protecție atunci când aveți de-a face cu liniile sub presiune.

Ce întreținere este necesară pentru cuplajele rapide pentru a asigura o durată lungă de viață?

Întreținerea regulată este minimă, dar crucială. Inspectați cuplajul pentru deteriorări externe, coroziune sau uzură a bilelor de blocare și a canelurii după fiecare 500 de ore de funcționare. Curățați suprafețele de îmbinare și capacele de praf înainte de conectare pentru a preveni pătrunderea contaminarii. Lubrifiați inelele O cu unsoare compatibilă periodic dacă cuplajul rămâne deconectat pentru perioade lungi de timp. În mediile murdare, capacele de protecție trebuie instalate pe ambele jumătăți atunci când nu sunt utilizate. JIDONGDA furnizează kituri de etanșare de schimb și capace de praf și recomandăm înlocuirea etanșărilor după aproximativ 100.000 de cicluri sau ori de câte ori se observă scurgeri la presiunea standard.

JIDONGDA oferă configurații de filet non-standard sau cuplaje rapide personalizate?

Absolut. În timp ce stocăm o gamă largă de fire standard (BSPP, NPT, SAE, metrice), firele personalizate și dimensiunile corpului fac parte din activitatea noastră zilnică. Putem prelucra filete speciale, cum ar fi flare JIC 37° sau boșaj O-ring cu etanșare frontală și putem modifica lungimea totală sau configurația hexagonală. Pentru clienții OEM mari, JIDONGDA poate proiecta un ansamblu de cuplare dedicat cu caracteristici specifice de curgere, supape de reținere integrate sau manșoane cu coduri de culoare. Se aplică cantități minime de comandă, iar echipa noastră de ingineri va lucra cu dvs. de la prototip până la producția completă, folosind modele 3D și analiza FEA pentru a valida proiectul înainte de prelucrare.

Cum identific cuplarea rapidă de înlocuire corectă pentru echipamentul meu?

Identificarea presupune verificarea mai multor parametri. În primul rând, măsurați dimensiunea firului și pasul cu un calibre. În al doilea rând, determinați profilul nasului de împerechere - comparați-l cu siluetele standard ISO pentru tipurile A, B, cu față plată sau Pioneer. În al treilea rând, rețineți metoda de blocare: blocare cu bile, blocare cu știft sau guler filetat. În cele din urmă, luați în considerare presiunea de aplicare și fluidul. Dacă puteți furniza numărul original al piesei sau o fotografie cu dimensiuni, echipa de asistență tehnică a JIDONGDA îl poate trimite la seria noastră. Menținem o bază de date de schimb cuprinzătoare care acoperă mărci populare, permițând înlocuirea rapidă și precisă.
