Cum poate un furtun din cauciuc cu flanșă cu diametru mare armat cu sârmă să îmbunătățească eficiența transferului de materiale pentru utilizare grea

JIDONGDAoferăFurtun din cauciuc cu flanșă, armat cu sârmăpentru aplicații industriale solicitante de aspirație și refulare în care stabilitatea structurală, conexiunile fiabile și transferul de materiale de mare volum sunt esențiale. Conceput pentru transportul apei, nămolului, noroiului, nisipului și materialelor minerale compatibile, acest furtun flexibil combină o structură de cauciuc multistrat, armare spirală din sârmă de oțel și conexiuni cu flanșe personalizabile pentru a aborda provocările practice ale sistemelor de minerit, dragare și pompare industrială.

Un furtun din cauciuc cu flanșă, armat cu sârmă, cu diametru mare, este proiectat pentru a-și menține forma în timpul operațiunilor de aspirație, susținând în același timp cerințele de presiune ale aplicațiilor de descărcare. Întărirea sa spiralată din sârmă de oțel ajută la rezistența deformării în interior la presiune negativă, în timp ce straturile de cauciuc protejează furtunul și găzduiesc diferite medii transportate. Capetele cu flanșe simplifică integrarea cu pompe, echipamente de dragare și conducte fixe. Acest ghid explică structura furtunului, principiul de lucru, aplicațiile industriale, criteriile de selecție și practicile de întreținere pentru a ajuta echipele de ingineri să specifice o soluție potrivită pentru condițiile lor de operare.

Cuprins

1. Ce este un furtun din cauciuc cu flanșă cu diametru mare armat cu sârmă?
2. Cum funcționează structura sa armată?
3. Care sunt principalele avantaje de performanță?
4. Ce industrii beneficiază de acest furtun?
5. Cum se compară cu alte tipuri de furtunuri?
6. Cum alegi furtunul potrivit?
7. Ce practici de instalare și întreținere contează?
8. Întrebări frecvente
9. Concluzie și interogare despre produs

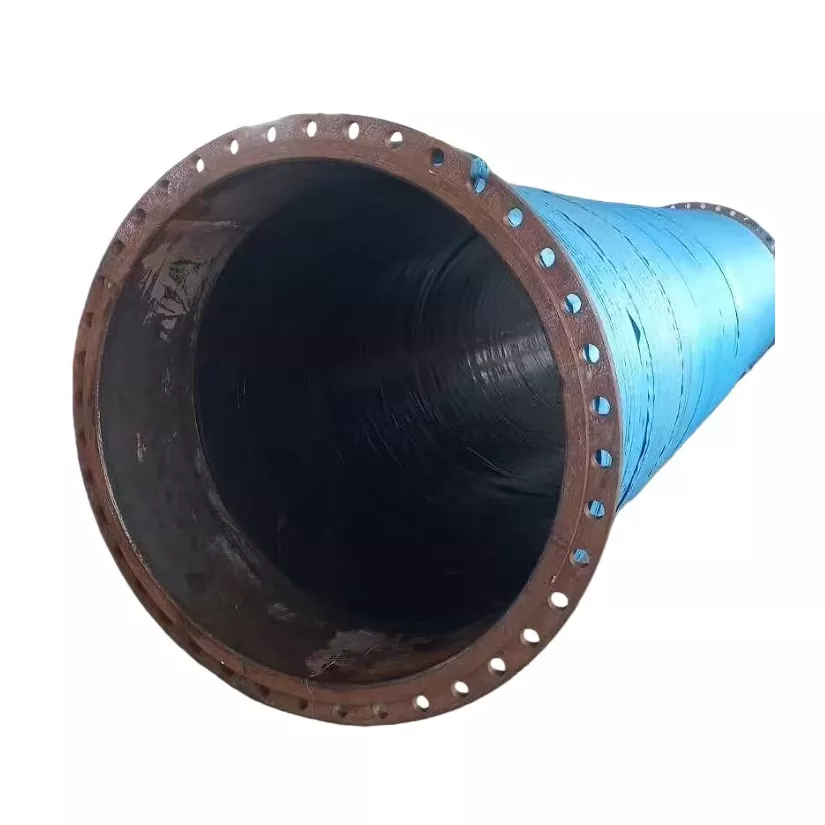

Ce este un furtun din cauciuc cu flanșă cu diametru mare armat cu sârmă?

Un furtun de cauciuc cu flanșă, armat cu sârmă, cu diametru mare, este o componentă flexibilă a conductei, proiectată pentru deplasarea unor volume substanțiale de lichide și amestecuri compatibile solid-lichid. Este deosebit de util atunci când conductele rigide convenționale sunt dificil de instalat, echipamentele necesită conexiuni flexibile sau conducta trebuie să funcționeze atât în ​​condiții de aspirație, cât și de refulare.

Caracteristica definitorie este sârma spirală de oțel încorporată în peretele furtunului. Spre deosebire de un furtun de cauciuc care se bazează doar pe corpul său elastomer și pe armătura textilă, această construcție adaugă suport circumferențial pentru a ajuta furtunul să reziste presiunii externe în timpul funcționării cu vid.

JIDONGDA dezvoltă acest furtun pentru aplicații care implică:

• Transferul apei și manipularea fluidelor industriale.
• Transportul de șlam, noroi, nisip și materiale minerale.
• Sisteme de dragare și îndepărtare a sedimentelor.
• Operațiuni miniere și de prelucrare a agregatelor.
• Conexiuni flexibile între pompe, echipamente și conducte.

Pentru cumpărătorii care evaluează diferite configurații, pagina produsului furtun armat cu sârmă JIDONGDA oferă un punct de plecare pentru revizuirea structurii produsului și a opțiunilor de personalizare.

Cum funcționează structura sa armată?

Performanța unui furtun industrial cu diametru mare depinde de funcția coordonată a compușilor săi de cauciuc, a straturilor de armare, a structurii de sârmă de oțel și a conexiunilor de capăt. Fiecare componentă abordează o cerință de operare diferită.

1. Strat interior de cauciuc

Tubul interior intră în contact direct cu materialul transportat. Compusul său trebuie selectat în funcție de proprietățile chimice ale mediului, caracteristicile particulelor și temperatura de funcționare. Pentru șlam sau nisip abraziv, un compus de cauciuc rezistent la uzură formulat corespunzător poate ajuta la reducerea eroziunii interne și a defecțiunii premature.

2. Straturi de armare de înaltă rezistență

Țesătura sau alte straturi de armare specificate oferă o rezistență structurală suplimentară și ajută furtunul să reziste la presiunea internă în timpul descărcării. Aranjamentul și specificațiile acestora trebuie să corespundă cu presiunea de lucru și cu condițiile de serviciu prevăzute.

3. Armare spirală din sârmă de oțel

Sârma de oțel încorporată formează un cadru de susținere în jurul circumferinței furtunului. În timpul aspirației, presiunea atmosferică externă poate împinge spre interior un furtun susținut inadecvat. Întărirea în spirală ajută la păstrarea fluxului intern și la reducerea riscului de aplatizare sau prăbușire.

4. Capac de protecție exterior din cauciuc

Stratul exterior ajută la protejarea furtunului împotriva abraziunii externe, impactului, expunerii la intemperii și deteriorărilor mecanice. Compusul de acoperire adecvat depinde de mediul de instalare și de expunerea anticipată.

5. Conexiuni de capăt cu flanșă

Capetele cu flanșe permit furtunului să se conecteze la pompe compatibile, echipamente de dragare și secțiuni fixe de conducte. JIDONGDA poate configura dimensiunile flanșelor și aranjamentele de conectare în conformitate cu standardele aplicabile sau desenele clientului, sub rezerva confirmării tehnice.

Care sunt principalele avantaje de performanță?

Stabilitate îmbunătățită la presiune negativă

Rezistența la vid este un motiv cheie pentru a specifica un furtun de cauciuc cu flanșă, armat cu sârmă, cu diametru mare. Sârma de oțel în spirală ajută la menținerea secțiunii transversale a furtunului în timpul aspirației, susținând un flux de material mai stabil. Performanța reală a vidului depinde de distanța dintre fire, diametrul furtunului, designul armăturii, lungimea, condițiile de îndoire și presiunea de funcționare.

Suport pentru operațiuni de aspirație și refulare

Multe sisteme de transfer industriale necesită un furtun pentru a gestiona presiunea negativă în timpul aspirației și presiunea pozitivă în timpul descărcării. O construcție specificată corespunzător abordează ambele condiții prin sistemul său combinat de armare. Cumpărătorii ar trebui să verifice limitele nominale pentru fiecare mod de operare, mai degrabă decât să presupună că adecvarea pentru unul garantează adecvarea pentru celălalt.

Transfer de material de mare volum

Un diametru interior mare poate găzdui debite substanțiale atunci când furtunul este dimensionat corect pentru pompă și sistem. Selectarea adecvată a diametrului ajută la echilibrarea cerințelor de debit, viteza, pierderea de presiune și caracteristicile materialului transportat.

Integrare flexibilă a echipamentelor

Construcția din cauciuc permite mișcarea și ajută la conectarea echipamentelor care s-ar putea să nu se alinieze perfect cu o conductă rigidă. Conexiunile cu flanșe oferă, de asemenea, o interfață practică pentru instalare, inspecție și înlocuire atunci când sunt proiectate pentru echipamentul de împerechere.

Configurație specifică proiectului

Diametrul furtunului, lungimea, compusul de cauciuc, structura de armare și configurația flanșei pot fi luate în considerare împreună. Acest lucru permite ansamblului furtunului să reflecte condițiile reale de funcționare în loc să se bazeze pe o specificație generică.

Ce industrii beneficiază de acest furtun?

Mineritul și prelucrarea mineralelor

Operațiunile miniere deplasează frecvent nămolul abraziv, sterilul și amestecurile purtătoare de minerale între echipamentele de procesare și zonele de depozitare desemnate. Un furtun adecvat combină un compus interior de cauciuc compatibil cu o armătură proiectată pentru condițiile de presiune și vid așteptate.

Dragarea și îndepărtarea sedimentelor

Sistemele de dragare transportă nisip, nămol, noroi și sedimente prin conducte de aspirație și refulare. Furtunurile flexibile cu flanșe pot conecta pompele și echipamentele de dragare în timp ce permit mișcarea instalării. Furtunul trebuie selectat pentru concentrația reală de solide, dimensiunea particulelor, condițiile de curgere și mediul marin sau de apă dulce.

Manipularea nisipului și pietrișului

Extracția și prelucrarea agregatelor pot necesita transferul de apă amestecată cu nisip sau pietriș. Rezistența la abraziune și viteza adecvată a curgerii sunt deosebit de importante, deoarece particulele grosiere pot accelera uzura căptușelii furtunului, coturi și zonele de conectare.

Sisteme industriale de pompare

Pompele mari pot necesita conexiuni flexibile de aspirație și refulare pentru a se adapta la mișcarea echipamentului, a simplifica instalarea sau a izola unele vibrații. Presiunea și vidul furtunului trebuie să se potrivească cu anvelopa de funcționare a pompei, inclusiv condițiile de pornire și oprire.

Inginerie portuară și marină

Operațiunile portuare și proiectele maritime pot folosi furtunuri cu orificii mari pentru transferul de materiale și conexiunile la conducte. Pentru aceste medii, cumpărătorii ar trebui, de asemenea, să evalueze expunerea externă, protecția la coroziune a flanșei, manipularea sarcinilor și orice cerințe maritime specifice proiectului.

Cum se compară cu alte tipuri de furtunuri?

Diferite construcții de furtunuri servesc unor scopuri diferite. Cea mai bună alegere depinde de direcția fluxului, condițiile de presiune, mediul transportat și aranjamentul necesar de conectare.

Comparația este mai degrabă generală decât un substitut pentru datele specifice modelului. Detaliile de construcție variază în funcție de producător și nu trebuie presupus că niciun tip de furtun îl depășește pe altul în orice condiție.

Pentru cerințele conexe, explorați categoriile de furtun de cauciuc cu flanșă de dragare cu diametru mare de la JIDONGDA și categoriile de furtun din cauciuc de aspirație și refulare cu diametru mare, acolo unde sunt disponibile.

Cum alegi furtunul potrivit?

Înainte de a cumpăra un furtun de cauciuc cu flanșă, armat cu sârmă, cu diametru mare, echipele de inginerie și achiziții ar trebui să definească sarcina reală, mai degrabă decât să selecteze un produs numai după diametrul nominal.

1. Identificați mediul transportat

Specificați dacă furtunul va transporta apă curată, apă uzată, noroi, nisip, nămol mineral sau alt material. Includeți compoziția chimică, dimensiunea particulelor, concentrația de solide și temperatura. Aceste detalii ghidează alegerea compusului interior de cauciuc și a protecției la abraziune.

2. Confirmați cerințele privind diametrul și debitul

Determinați diametrul interior necesar din debitul țintă, pierderea de presiune admisibilă, caracteristicile pompei și cerințele de transport al materialului. Un furtun supradimensionat sau subdimensionat poate crea ineficiențe ale sistemului sau probleme de funcționare.

3. Stabiliți limitele de presiune și vid

Asigurați presiunea normală de lucru, presiunea maximă anticipată, vid de aspirație și orice condiții tranzitorii. Solicitați evaluări documentate pentru configurația propusă. Presiunea de lucru și gradul de vid nu ar trebui să fie deduse numai din aspectul sau armătura sârmei.

4. Specificați lungimea și rutarea

Măsurați lungimea instalată necesară și identificați coturile, mișcarea și pozițiile de conectare. Respectați raza minimă de îndoire a producătorului și evitați trasarea care provoacă îndoire, răsucire, tensiune excesivă sau sarcini concentrate la flanșe.

5. Potriviți standardul de flanșă

Confirmați standardul de flanșă aplicabil, dimensiunea nominală, clasa de presiune, modelul găurilor pentru șuruburi, fața, materialul și aranjamentul de etanșare. Standardele potențiale includ GB, DIN, ANSI, JIS și ASME, dar compatibilitatea trebuie verificată în raport cu echipamentul de împerechere exact și cu cerințele proiectului.

6. Evaluați condițiile de service

Luați în considerare expunerea în aer liber, umiditatea, abraziunea, impactul, coroziunea, ciclurile de funcționare și accesul așteptat la întreținere. Un furtun compatibil din punct de vedere tehnic, cu protecție externă necorespunzătoare sau un aranjament incorect de conectare poate avea totuși o durată de viață scurtă.

Pentru o ofertă, pregătiți următoarele informații:

• Diametrul interior al furtunului și lungimea totală necesare.
• Mediu transportat și temperatura de funcționare.
• Presiune de lucru, presiune maximă și vid de aspirație.
• Standarde de flanșă, dimensiuni și detalii despre echipamentul de împerechere.
• Dispunerea instalării, cerințele de îndoire și expunerea la mediu.
• Cantitatea, cerințele de livrare și documentele de inspecție aplicabile.

Ce practici de instalare și întreținere contează?

Instalarea corectă este esențială pentru a obține performanța dorită a unui ansamblu de furtun ranforsat. Chiar și un produs bine proiectat poate eșua prematur atunci când este răsucit, supra-îndoit, slab susținut sau operat în afara limitelor nominale.

Recomandări de instalare

• Inspectați corpul furtunului, fețele flanșei și suprafețele de etanșare înainte de instalare.
• Aliniați flanșele de împerechere fără a forța furtunul în poziție.
• Utilizați garnituri și elemente de fixare compatibile, strângând șuruburi conform procedurii aplicabile.
• Preveniți torsiunea, sarcinile excesive de tracțiune și îndoirile mai strânse decât raza minimă specificată.
• Asigurați suport adecvat acolo unde greutatea ansamblului furtunului sau sarcinile externe ar putea solicita conexiunile.
• Verificați presiunea sistemului și limitele de vid înainte de punere în funcțiune.

Inspecție de rutină

• Verificați dacă există fisuri, umflături, armături expuse, tăieturi și deformații neobișnuite.
• Inspectați conexiunile cu flanșă pentru scurgeri, coroziune, elemente de fixare slăbite și garnituri deteriorate.
• Monitorizați pierderea neașteptată de presiune, debitul redus sau semnele de colaps al aspirației.
• Examinați abraziunea în zonele expuse la particule grosiere sau contact repetat.
• Scoateți din funcțiune ansamblurile deteriorate și urmați instrucțiunile de inspecție și înlocuire ale producătorului.

Intervalele de inspecție ar trebui să reflecte severitatea funcționării, criticitatea sistemului și procedurile aplicabile de pe amplasament. O durată de viață fixă ​​nu poate fi garantată fără a lua în considerare istoricul real de utilizare și întreținere.

Întrebări frecvente

1. Care este scopul principal al armăturii cu sârmă de oțel spiralată?

Scopul său principal este de a oferi suport circumferențial care ajută furtunul să reziste la deformarea în interior la presiune negativă. Acest lucru este deosebit de important în sistemele de aspirație cu diametru mare, unde prăbușirea furtunului poate restricționa fluxul.

2. Acest furtun poate face față atât aspirației, cât și refurului?

Poate fi proiectat pentru ambele sarcini, dar presiunea și vidul admisibile trebuie confirmate pentru construcția specifică a furtunului. Cumpărătorii ar trebui să solicite evaluările aplicabile, în loc să presupună că fiecare model are aceleași limite de performanță.

3. Ce materiale poate transporta un furtun de cauciuc cu flanșă, armat cu sârmă, cu diametru mare?

În funcție de compusul său de cauciuc și de specificațiile tehnice, poate fi folosit pentru apă, noroi, șlam, nisip și materiale minerale compatibile. Compatibilitatea chimică, abrazibilitatea particulelor, temperatura și concentrația de solide trebuie evaluate înainte de selecție.

4. Dimensiunile flanșei sunt personalizabile?

JIDONGDA indică faptul că configurațiile de flanșe pot fi personalizate conform standardelor recunoscute sau desenelor clienților. Furnizați dimensiunile exacte, standardul de flanșă, clasa de presiune și detaliile conexiunii de îmbinare pentru confirmare tehnică.

5. Cum pot reduce uzura prematură a furtunului?

Selectați un compus de cauciuc interior adecvat, evitați restricțiile excesive de debit, urmați raza de îndoire specificată și inspectați în mod regulat zonele cu uzură ridicată. Presiunea de funcționare, caracteristicile particulelor transportate și condițiile de instalare ar trebui, de asemenea, să rămână în limitele aprobate.

6. Ce informații sunt necesare pentru a solicita o cotație?

Furnizați diametrul furtunului, lungimea, mediul, presiunea de lucru, cerințele de vid, temperatura, configurația flanșei, mediul de operare și cantitatea de comandă. Desenele sau fotografiile conexiunilor existente pot ajuta la clarificarea cerințelor de interfață.

7. Cum știu dacă un furtun este potrivit pentru proiectul meu?

Comparați specificațiile furtunurilor propuse cu condițiile de funcționare și cerințele de conectare ale proiectului. Confirmați presiunea și vidul, compatibilitatea materialelor, dimensiunile și documentația de inspecție cu producătorul înainte de a plasa o comandă.

Concluzie: specificați un furtun care se potrivește condițiilor dvs. de funcționare

Un furtun din cauciuc cu flanșă, cu diametru mare, armat cu sârmă, poate oferi o soluție eficientă pentru sistemele de aspirație și refulare solicitante, combinând construcția flexibilă din cauciuc, armarea structurală, suportul spiralat de sârmă de oțel și conexiunile cu flanșe adaptabile. Adecvarea sa depinde de potrivirea designului cu mediul transportat, debitul necesar, condițiile de presiune și vid, geometria instalării și planul de întreținere.

JIDONGDA oferă opțiuni de personalizare pentru dimensiunile furtunurilor, structurile de armare, selecția materialelor și configurațiile de flanșe pentru a susține diferite cerințe de transfer industrial. Pentru a discuta aplicația dvs., examinați detaliile produsului Furtun din cauciuc cu flanșă cu diametru mare armat cu sârmă și pregătiți specificațiile tehnice.Contactaţi-neastăzi pentru a discuta cerințele proiectului dvs., pentru a solicita o ofertă personalizată și pentru a identifica o configurație de furtun potrivită pentru sistemul dvs. de conducte.
