Furtun hidraulic din China și producător de produse din cauciuc

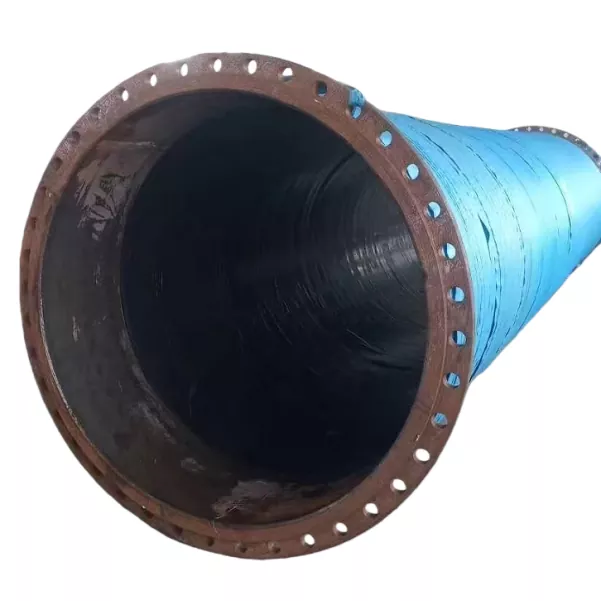

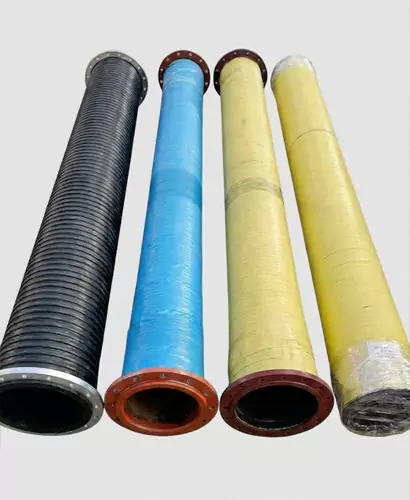

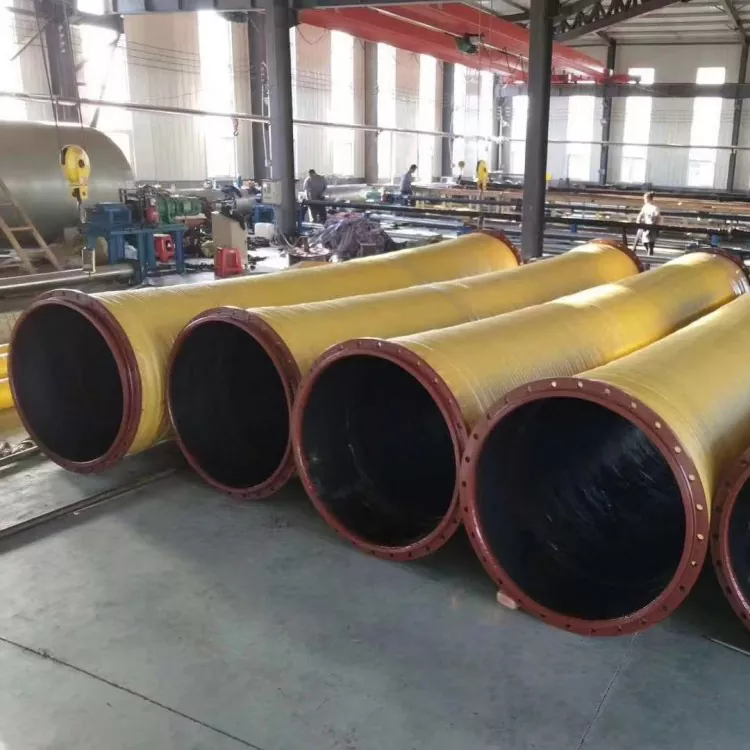

Furtun de cauciuc cu diametru marejoacă un rol critic în industriile în care transferul de fluide de mare volum nu este negociabil. La JIDONGDA, ne-am dedicat peste două decenii perfecționării acestor furtunuri pentru minerit, construcții, agricultură și sectoarele marine. Ingineria noastră se concentrează pe rezistența la presiuni extreme, materiale abrazive și intemperii dure, menținând în același timp flexibilitatea și longevitatea.

Înțelegerea cerințelor tehnice,JIDONGDASoluțiile de furtun din cauciuc cu diametru mare integrează compuși premium din cauciuc natural și sintetic cu straturi avansate de armare. Acest design asigură rezistența la coroziune, îmbătrânire și vârfuri bruște de presiune. Punem accent pe o căptușeală interioară netedă pentru a minimiza pierderile prin frecare, îmbunătățind direct eficiența operațională în aplicațiile de pompare a nămolului, dragare și evacuare a apei.

Parametrii de bază

Precizia în dimensiuni și compoziția materialului definește linia noastră de produse. Mai jos, defalcăm specificațiile standard care ghidează selecția pentru ingineri și managerii de achiziții. Rețineți că fiecare parametru poate fi adaptat pentru cerințele specifice ale proiectului.

• Gama diametrului interior:De la 4 inchi (102 mm) până la 48 inchi (1219 mm), acoperind majoritatea nevoilor industriale de aspirație și refulare.
• Evaluarea presiunii:Presiune de lucru de la 0,3 MPa la 2,5 MPa, cu factori de siguranță la presiunea de explozie setați de obicei la 3:1 sau 4:1 în funcție de aplicație.

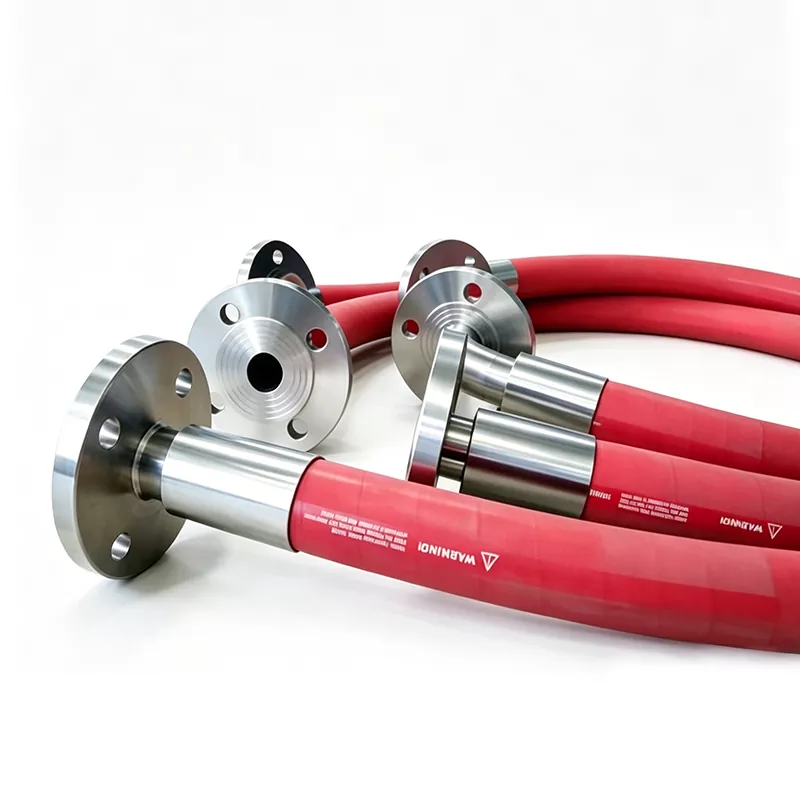

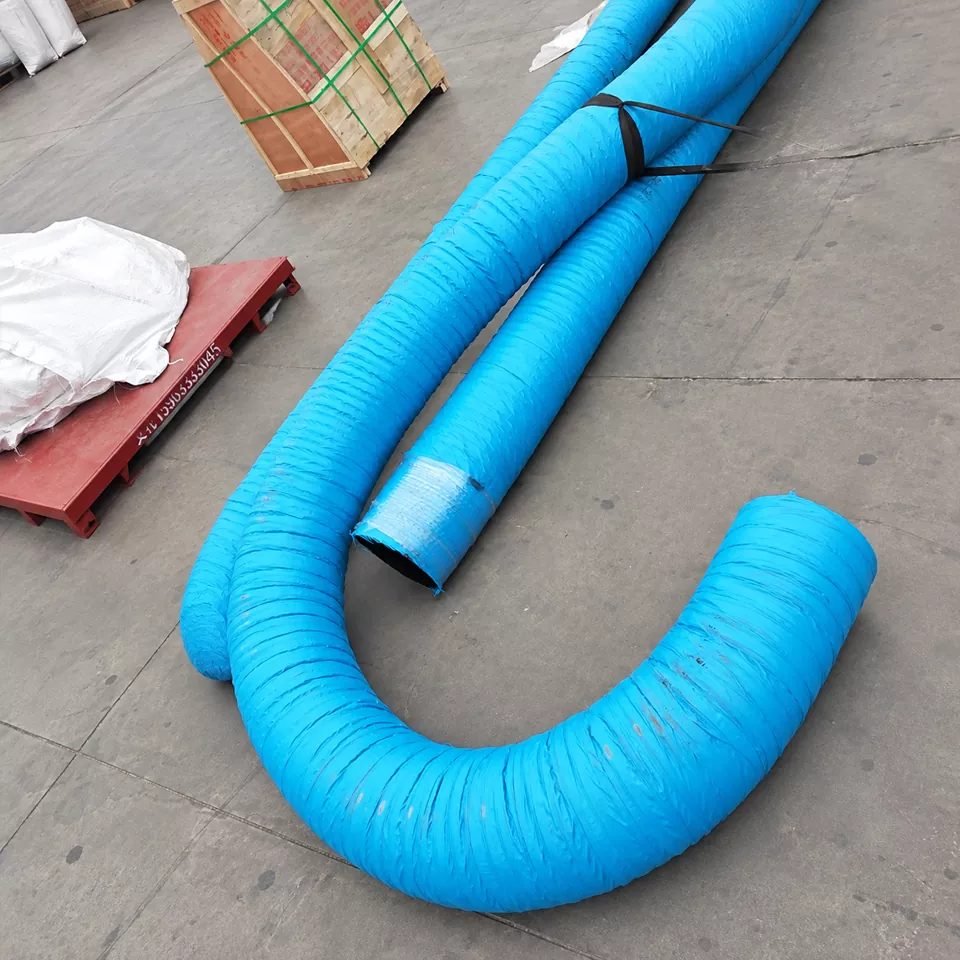

• Rezistenta la temperatura:Furtunurile standard rezista la -20°C până la 80°C, în timp ce versiunile rezistente la căldură se extind până la 120°C pentru transferul de abur sau ulei fierbinte.
• Material căptușeală:Opțiunile includ amestec NR/SBR pentru abraziune generală, NBR pentru rezistență la ulei și EPDM pentru rezistență chimică și meteorologică.
• Straturi de armare:Țesătură din poliester de înaltă rezistență, spirală din sârmă de oțel sau straturi textile multiple încorporate în peretele de cauciuc pentru integritate structurală.
• Proprietăți acoperire:Cauciuc sintetic rezistent la abraziune, rezistent la ozon și stabilizat la UV pentru a proteja împotriva degradării mediului.

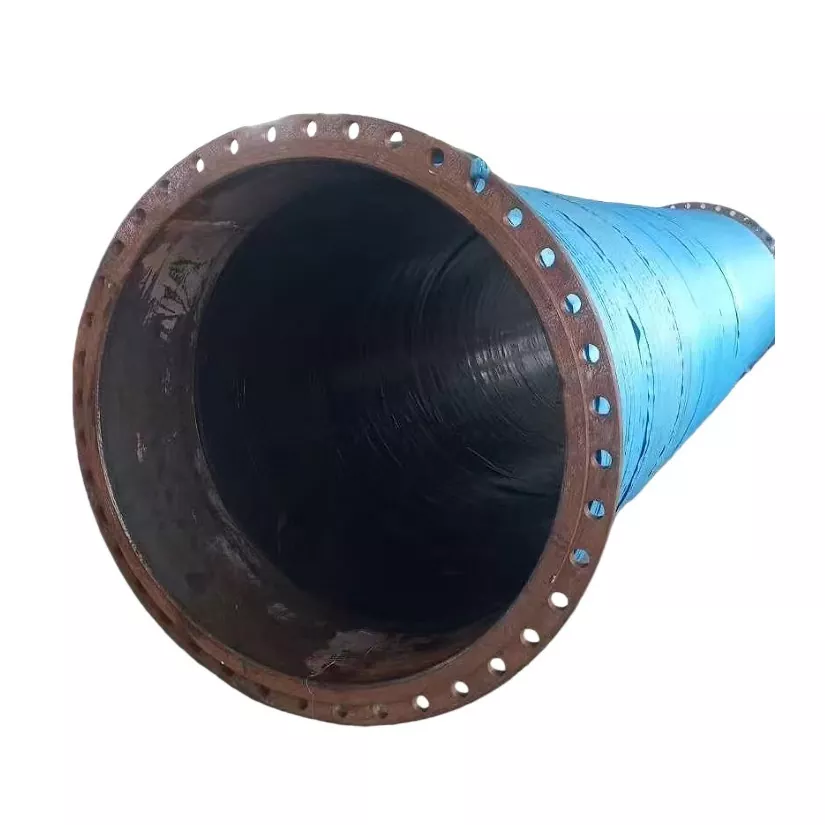

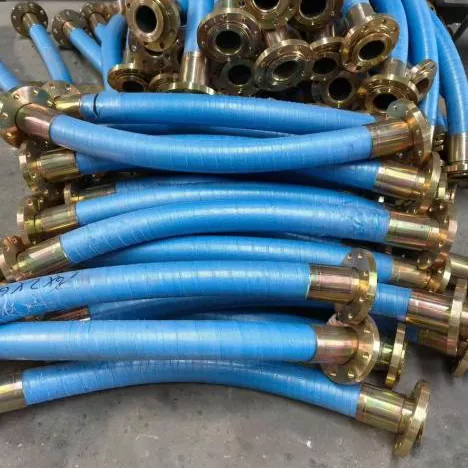

• Disponibilitate lungimi:Lungimi standard de 20 de metri sau 61 de metri, cu tăieturi personalizate și ansambluri cu flanșe pregătite intern.
• Evaluarea vidului:Capacitate totală de vid pentru aplicații de aspirație, asigurată de firul elicoidal rigid integrat în peretele furtunului.

Aplicații în diverse industrii

Versatilitatea produselor JIDONGDA cu furtunuri din cauciuc cu diametru mare provine dintr-o inginerie adaptabilă. Mai jos sunt sectoarele primare în care aceste furtunuri se dovedesc indispensabile.

• Mineritul și prelucrarea mineralelor:Transportarea sterilului, concentrarea nămolului și a apei de procesare pe distanțe lungi. Căptușeala rezistentă la abraziune tratează particulele ascuțite și grele fără uzură rapidă.

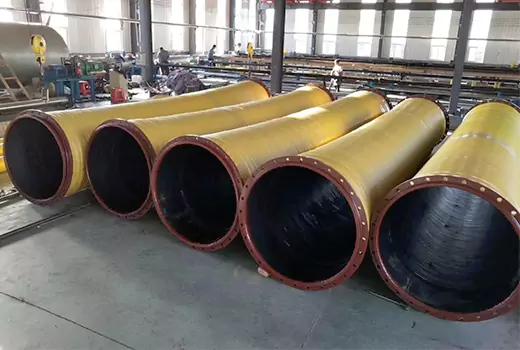

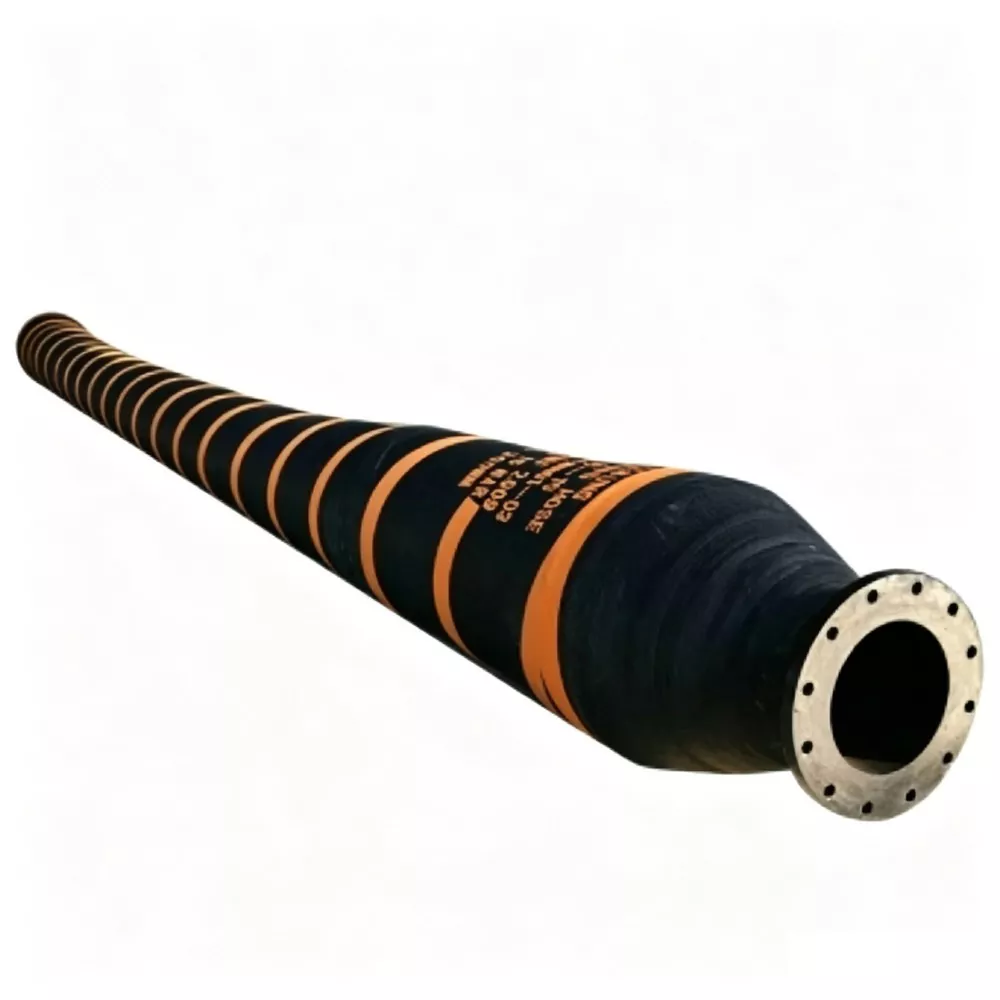

• Operațiuni de dragare:Aspirarea și evacuarea nisipului, pietrișului și nămolului din râuri, porturi și funduri ale mării. Flexibilitatea furtunului se adaptează la mișcarea constantă a navelor de dragă și a conductelor plutitoare.
• Irigare și drenaj agricol:Transferul de apă pe scară largă de la rezervoare la câmpuri, precum și pomparea pentru controlul inundațiilor. Designul ușor al furtunului în raport cu dimensiunea orificiului său simplifică desfășurarea și recuperarea.
• Deshidratarea șantierului:Îndepărtarea apelor subterane sau pluviale din săpături, fundații și tuneluri. Valoarea totală a vidului asigură o aspirație constantă chiar și cu cerințe mari de ridicare.

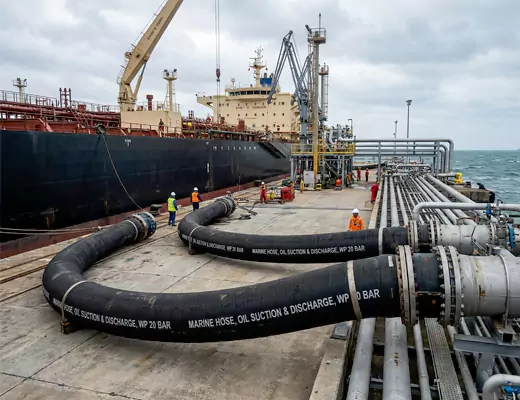

• Marină și offshore:Transferul apei de balast, pomparea de santină și răspunsul la scurgerile de petrol. Husele speciale rezistente la ulei și ignifuge îndeplinesc reglementările stricte de siguranță maritimă.
• Managementul deșeurilor lichide industriale:Manipularea efluenților corozivi și a produselor secundare chimice în stațiile de tratare. Garniturile EPDM oferă o rezistență excelentă la o gamă largă de niveluri de pH.
• Generare de energie:Conducte de admisie si refulare a apei de racire pentru centrale termice. Furtunurile suportă un debit constant de apă și temperaturi moderate fără detartrare sau degradare.

Avantajele alegerii JIDONGDA ca furnizor de furtunuri

Selectarea unui furnizor pentru furtun de cauciuc cu diametru mare implică evaluarea mai mult decât produsul în sine. JIDONGDA integrează servicii, testare și logistică pentru a oferi fiabilitate completă.

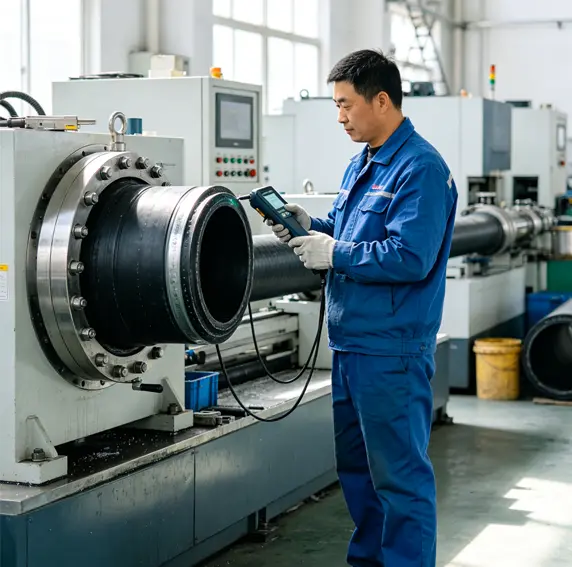

• Controlul calității direct din fabrică:Laboratorul nostru intern efectuează zilnic teste de reometru, analize de rezistență la tracțiune și teste de rezistență la abraziune. Clienții primesc certificate de testare detaliate cu fiecare livrare.
• Suport de inginerie personalizat:Implementăm ingineri pentru a evalua condițiile la fața locului, pentru a recomanda configurații optime de furtun și pentru a proiecta conexiuni speciale de capăt care reduc complexitatea instalării.
• Expertiza globala in logistica:Furtunurile sunt ambalate în ambalaje de protecție și expediate prin metode de ruptură în vrac sau containerizate în orice port important din întreaga lume. Echipa noastră de documentare asigură vămuirea fără probleme.
• Costul total de deținere competitiv:Intervalele de service extinse și cerințele reduse de întreținere compensează investiția inițială. Mulți clienți raportează o viață de trei până la cinci ori mai lungă în comparație cu alternativele generice.
• Dezvoltare rapidă a prototipului:Pentru proiecte unice, putem produce furtunuri de mostre în termen de 15 zile, permițând testarea pe teren înainte de începerea producției la scară largă.

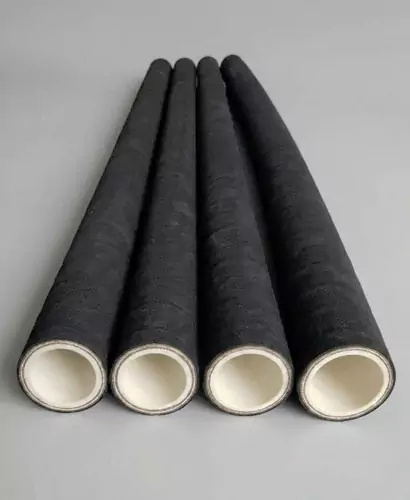

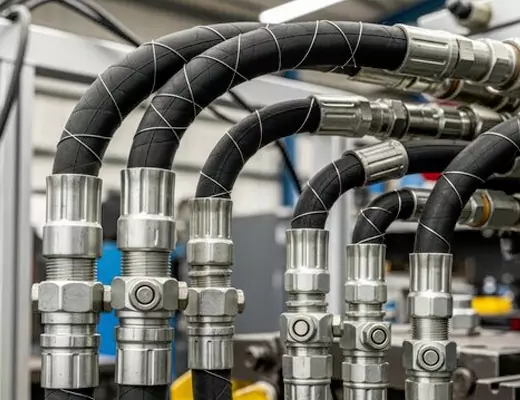

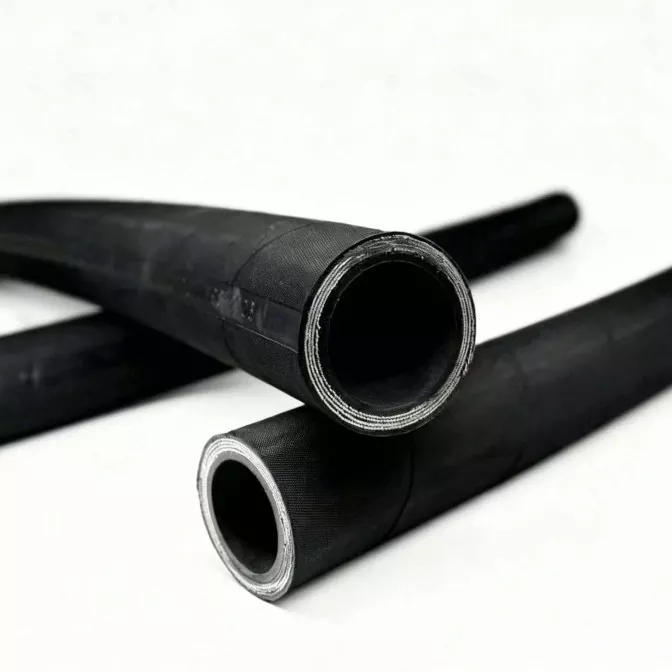

Furtun din cauciuc de înaltă presiunereprezintă o componentă critică în nenumărate sisteme industriale, hidraulice și pneumatice. Capacitatea sa de a transporta fluide, gaze și materiale abrazive la presiuni extreme, menținând în același timp flexibilitatea, îl face indispensabil. Înțelegerea parametrilor de proiectare, compozițiile materialelor și tehnologiile de armare din spatele acestor furtunuri este esențială pentru selectarea produsului potrivit și pentru asigurarea siguranței operaționale.

Construcție de bază

Fiecare furtun de cauciuc de înaltă presiune este construit în jurul unei structuri cu trei straturi proiectată pentru durabilitate și fiabilitate în condiții de stres. Tubul interior, stratul de armare și capacul exterior lucrează împreună pentru a face față presiunilor intense de lucru, pentru a rezista la degradarea chimică și pentru a rezista la uzura mediului.

• Tub interior:Formulat din compuși de cauciuc sintetic, cum ar fi NBR (nitril), EPDM, SBR sau neopren. Alegerea depinde de fluidul transportat. NBR excelează în rezistența la ulei și combustibil, în timp ce EPDM se ocupă de apă și abur la temperaturi înalte. JIDONGDA utilizează compuși amestecați la comandă pentru a obține compatibilitatea optimă cu uleiurile hidraulice, fluidele pe bază de apă și substanțele chimice agresive.
• Strat de armare:Aceasta este inima capacității de purtare a presiunii. În cauciuc sunt încorporate mai multe straturi de împletitură de sârmă de oțel de înaltă rezistență sau sârmă de oțel înfășurată în spirală. Unele modele folosesc împletitură textilă pentru presiune moderată. Pentru cerințe de presiune extremă înaltă, patru sau șase straturi de armătură spirală sunt comune. Furtunurile JIDONGDA au unghiuri de împletire strâns controlate și tensiuni ale firelor pentru a maximiza rezistența la spargere, păstrând în același timp flexibilitatea.
• Capac exterior:Oferă rezistență la abraziune, ozon, intemperii și ulei. Fabricat de obicei din neopren sau cauciuc sintetic cu tratamente suplimentare de suprafață. Husele JIDONGDA sunt proiectate cu un finisaj neted sau înfășurat, iar capacele speciale aprobate de MSHA sunt disponibile pentru aplicații miniere.

Întrebări frecvente

Ce factori de siguranță ar trebui să aplic atunci când aleg un furtun de cauciuc de înaltă presiune?

Standardul industrial este un factor de siguranță de 4:1 între presiunea de spargere și presiunea maximă de lucru. Cu toate acestea, aplicațiile dinamice cu vârfuri de presiune sau cicluri de impuls necesită adesea un factor mai mare, cum ar fi 5:1 sau 6:1.JIDONGDAEchipa de ingineri poate ajuta la calcularea marjei de siguranță potrivite pe baza ondulației pompei, accelerației și profilul de presiune al sistemului. Nu depășiți niciodată presiunea de lucru publicată de producător și luați în considerare întotdeauna reducerea temperaturii.

Cum afectează temperatura performanța unui furtun de cauciuc?

Pe măsură ce temperatura crește, compușii de cauciuc se înmoaie și rezistența armăturii se poate diminua. De exemplu, un furtun NBR evaluat la 4.000 psi la 100°C poate susține doar 3.200 psi la 120°C. JIDONGDA oferă curbe de derating în cataloagele lor tehnice. Pentru utilizarea continuă la temperaturi ridicate peste 120°C, luați în considerare furtunurile cu tuburi interioare HNBR sau EPDM și o izolație adecvată. Temperaturile scăzute pot face cauciucul fragil; un furtun de -40°F trebuie încă manipulat cu atenție în apropierea acestei limite.

Ce standarde respectă furtunurile din cauciuc JIDONGDA?

Furtunurile JIDONGDA sunt fabricate pentru a îndeplini sau depăși seria SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 și DIN 20022/20023. Multe furtunuri poartă, de asemenea, aprobări MSHA pentru minerit. La cerere sunt furnizate certificări complete și rapoarte de testare a lotului.

Cum măsoară corect lungimea unui ansamblu de furtun de cauciuc de înaltă presiune?

Măsurați de la fața de etanșare la fața de etanșare de-a lungul liniei centrale a furtunului, inclusiv capetele de montaj. Permite curbele de dirijare și dilatare termică. JIDONGDA oferă un ghid de măsurare și poate fabrica ansambluri personalizate la fața locului. Utilizarea lungimii corecte previne stresul excesiv asupra fitingurilor și prelungește durata de viață.

Ce cauzează defectarea furtunului de cauciuc și cum o pot preveni?

Modurile obișnuite de defecțiune includ: eroziunea internă a tubului din cauza vitezei mari a fluidului (depășirea debitului recomandat), oboseala armăturii de la supratensiuni excesive de presiune, abraziunea externă de la frecarea cu alte furtunuri sau părți ale mașinii și incompatibilitate chimică care provoacă umflare sau întărire. Preveniți defecțiunile utilizând fișa de lucru JIDONGDA pentru a potrivi furtunul la fluid și presiune, instalând manșoane de protecție sau apărătoare pentru furtun în zonele dure și implementând un regim regulat de inspecție.

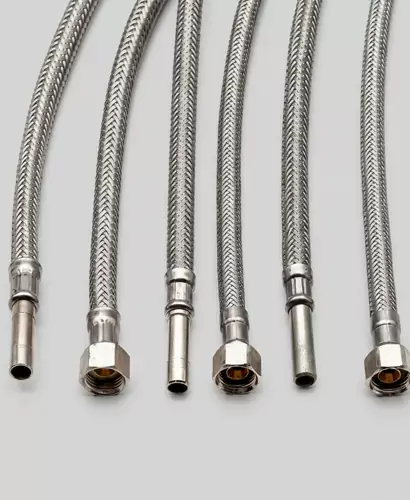

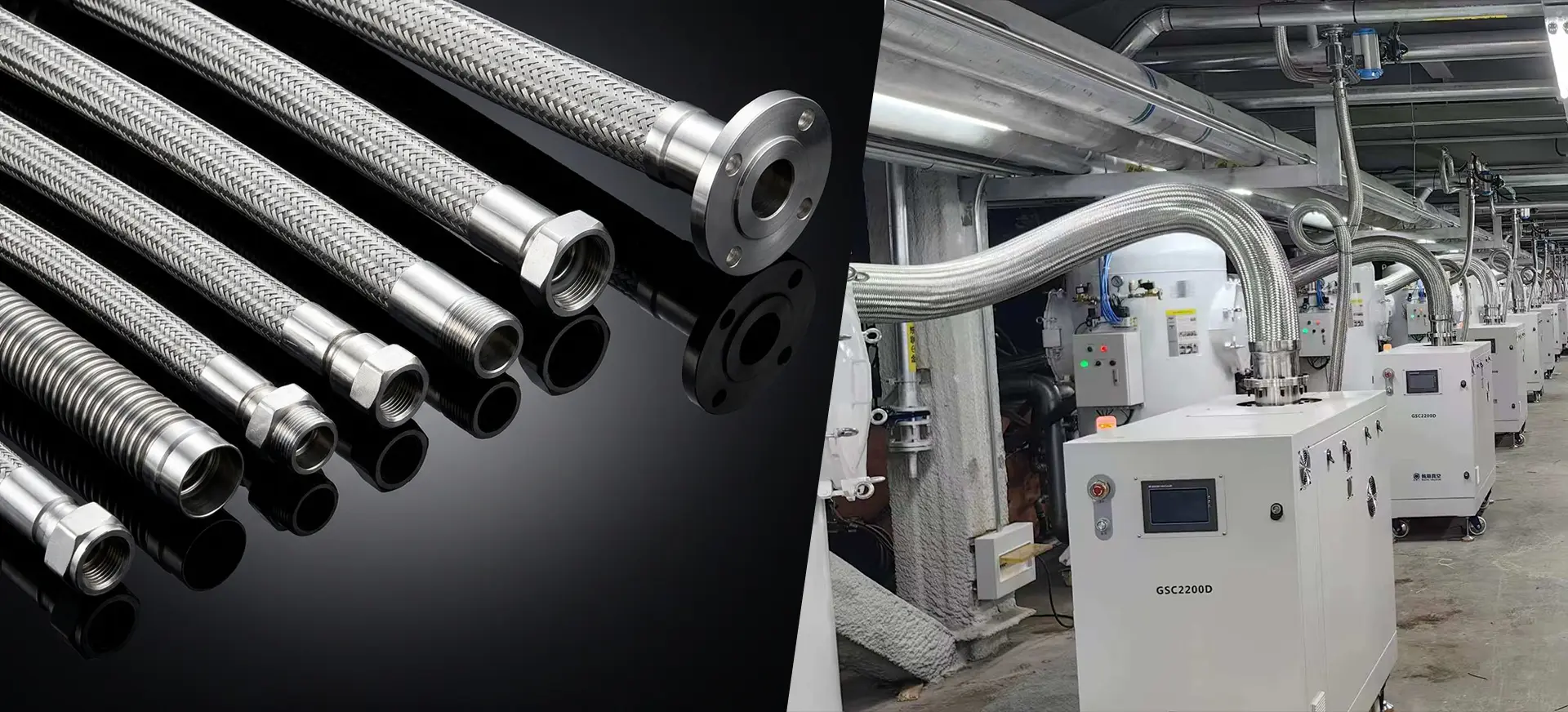

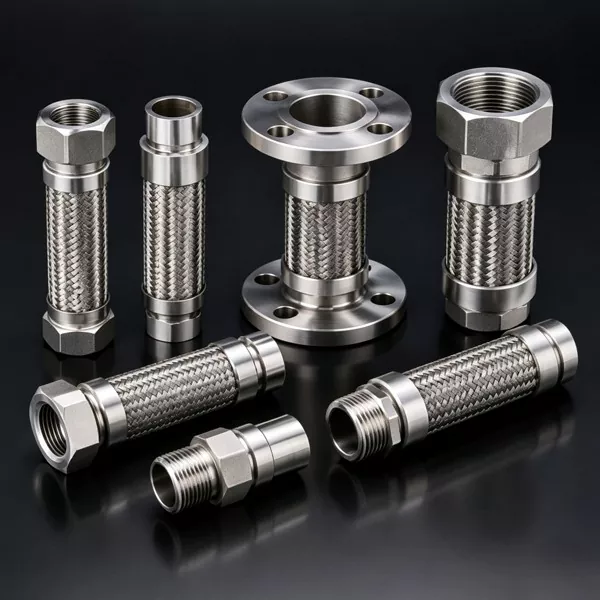

TheFurtun metalicservește ca o componentă fundamentală în nenumărate sisteme de transfer de fluide industriale, comerciale și rezidențiale. Proiectate pentru a absorbi vibrațiile, pentru a compensa expansiunea termică și a corecta dezalinierea, aceste conducte flexibile asigură o funcționare sigură și fiabilă în condiții solicitante.JIDONGDAa avansat proiectarea și fabricarea ansamblurilor de furtunuri metalice prin selecția riguroasă a materialelor, procesele de ondulare de precizie și integrarea completă a fitingurilor.

Parametrii și configurațiile cheie ale produsului

• Diametrul nominal (DN): Variază de la DN6 (1/4 inch) la DN300 (12 inch) și mai mult pentru conducte industriale la scară largă.
• Presiune de lucru (PW): De obicei, de la vid complet la 350 bar, în funcție de diametru, numărul de straturi de împletitură și grosimea ondulației.
• Presiune de explozie (PB): Proiectat cu un factor de siguranță de 4:1 în raport cu presiunea de lucru pentru ansamblurile standard.
• Interval de temperatură: Ansamblurile standard din oțel inoxidabil funcționează de la -200°C la +600°C; aliajele de înaltă temperatură extind aceasta până la 800°C sau mai mult.
• Raza de curbare: Razele minime de îndoire statice și dinamice sunt specificate pe diametru pentru a preveni suprasolicitarea.
• Flexibilitatea și lungimea cursei: Definit prin compresie axială, extensie, capacitate de decalaj lateral și mișcare unghiulară.
• Fitinguri de capăt: design cu flanșă, filetat, capete sudate, sanitare, camlock sau personalizate.

Întrebări frecvente

Care este diferența dintre furtunul metalic ondulat inelar și elicoidal și ce recomandă JIDONGDA?

Furtunul ondulat inelar constă dintr-o serie de inele uniforme, paralele, care oferă o flexibilitate superioară, o rază de îndoire mai strânsă și o capacitate de presiune mai mare datorită armăturii mai eficiente a împletiturii. Furtunul ondulat elicoidal are un profil spiralat continuu, oferind în general o flexibilitate și un nivel de presiune mai scăzut, dar uneori costuri mai mici pentru aplicații statice necritice. JIDONGDA produce în primul rând furtunuri ondulate inelare, deoarece oferă o performanță generală mai bună, o durată de viață mai lungă la oboseală și compatibilitate cu condițiile de vid complet. Pentru aplicațiile care nu necesită o flexibilitate ridicată, versiunile elicoidale pot fi furnizate la cerere după o analiză tehnică atentă.

Cum determin lungimea corectă a unui ansamblu de furtun metalic pentru absorbția vibrațiilor?

Pentru absorbția vibrațiilor, ansamblul trebuie să fie suficient de lung pentru ca mișcarea impusă să nu forțeze furtunul să se îndoaie sub raza sa dinamică de îndoire minimă. Lungimea activă - porțiunea furtunului fără constrângeri de fixare la capăt - ar trebui să fie de cel puțin 10 ori diametrul nominal pentru o vibrație laterală simplă și mai mare atunci când amplitudinea și frecvența vibrațiilor sunt mari. Inginerii de aplicații JIDONGDA pot efectua o analiză a mișcării folosind datele dumneavoastră de deplasare pentru a recomanda lungimea liberă precisă necesară, prevenind defecțiunea prematură la oboseală.

Poate fi folosit un furtun metalic sub vid complet fără să se prăbușească?

Da, furtunurile ondulate inelare JIDONGDA cu acoperire completă a împletiturii sunt evaluate pentru serviciu complet de vid. Profilul ondulat este proiectat special astfel încât împletitura externă să prevină învârtirea sau flambajul atunci când presiunea internă scade sub presiunea atmosferică. Pentru aplicații critice de vid înalt la temperaturi ridicate, sistemul trebuie revizuit pentru a confirma că materialul își menține o rezistență suficientă. În astfel de cazuri, o căptușeală poate fi încorporată pentru a asigura stabilitatea structurală.

Ce cauzează uzura împletiturii și cum poate fi prevenită?

Uzura împletiturii rezultă în principal din abraziunea împotriva structurilor adiacente, frecarea din cauza mișcării excesive sau fretarea între împletitură și miezul ondulat. Contactul între împletituri în timpul mișcării ciclice poate genera, de asemenea, uzură localizată. Măsurile preventive includ instalarea furtunului cu un spațiu liber adecvat, utilizarea unor capace exterioare de protecție, cum ar fi armuri de blocare sau jachete din silicon și evitarea planurilor de instalare care provoacă contactul dintre împletitură la împletitură sau împletitură la structură. JIDONGDA poate monta din fabrică manșoane de protecție care prelungesc semnificativ durata de viață a ansamblului în medii abrazive.

Cum sunt testate ansamblurile JIDONGDA înainte de expediere?

Fiecare ansamblu este supus unui test de presiune hidrostatică la de 1,5 ori presiunea nominală de lucru, cu un timp de reținere conform standardelor internaționale. Pentru serviciul de gaz se efectuează un test pneumatic în condiții controlate. La cerere, sunt disponibile teste nedistructive suplimentare, cum ar fi inspecția colorantului penetrant pe suduri, identificarea pozitivă a materialului (PMI) și detectarea scurgerilor de heliu. Testarea în explozie a ansamblurilor de probă din fiecare lot de producție este efectuată în mod regulat pentru a valida marjele de proiectare. Certificatele de conformitate și rapoartele de testare sunt documentație standard.

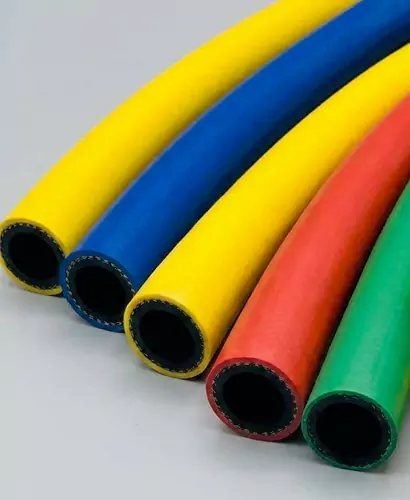

TheFurtun nemetaliceste o componentă fundamentală în manipularea fluidelor moderne, transferul chimic, transportul pneumatic și sistemele de vid. Fabricat din polimeri avansați, elastomeri și compozite armate, un furtun nemetalic depășește multe limitări ale conductelor metalice rigide și ale furtunurilor metalice flexibile, cum ar fi coroziunea, fisurarea prin oboseală și greutatea excesivă. JIDONGDA a rafinat designul și fabricarea furtunurilor nemetalice de-a lungul a două decenii, oferind produse care combină flexibilitate ridicată, rezistență chimică excepțională și durată lungă de viață.

Avantajele de bază

• Rezistență superioară la coroziune:Căptușelile termoplastice și elastomerice sunt în mod inerent rezistente la acizi, alcalii, solvenți și soluții saline care degradează rapid oțelul inoxidabil și oțelul galvanizat.
• Construcție ușoară:Ansamblurile de furtunuri nemetalice cântăresc adesea cu 60-70% mai puțin decât furtunurile metalice echivalente, reducând sarcina structurală și permițând o manipulare manuală mai rapidă la fața locului.
• Oboseală și amortizare a vibrațiilor:Structurile polimerice absorb pulsațiile, loviturile de berbec și vibrațiile mecanice, prevenind defecțiunile premature la punctele de conectare.
• Izolație electrică:Multe materiale nemetalice oferă rezistență dielectrică ridicată, făcându-le ideale pentru aplicații în apropierea transformatoarelor, echipamentelor de tracțiune feroviară și atmosferelor explozive.
• Raza de curbură mai strânsă:Modelele de furtunuri compozite nemetalice permit îndoirea fără îndoire, simplificând instalarea în spații restrânse.
• Opțiuni igienice și alezajului neted:Furtunurile din PTFE, silicon și PVC de calitate alimentară oferă suprafețe interioare extrem de netede care împiedică dezvoltarea bacteriilor, îndeplinesc cerințele FDA și EU 1935/2004 și facilitează curățarea CIP/SIP.

Aplicație

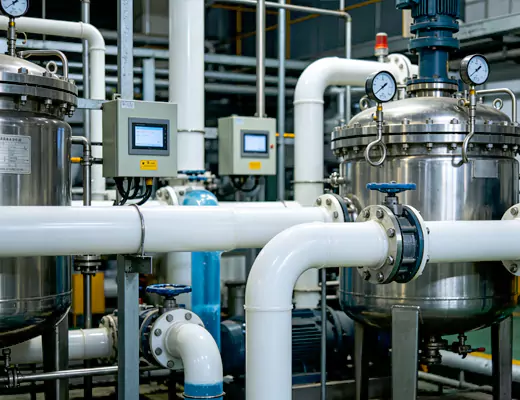

• Dozarea și transferul substanțelor chimice:Furtunurile din PTFE și NBR transportă în siguranță acizi concentrați (HCl, H₂SO₄), sodă caustică, solvenți și intermediari farmaceutici fără leșiere sau degradare. Firele de împământare integrate în design antistatic previn acumularea de încărcare în atmosfere explozive (zona ATEX 1/2).
• Alimente și băuturi:Furtunurile nemetalice din silicon și poliuretan respectă reglementările FDA și UE privind contactul cu alimentele. Se ocupă de produse lactate, bere, vin, uleiuri comestibile și apă de înaltă puritate, fără transfer de impurități. Designul cu găuri netede permit conexiuni igienice și minimizează reținerea produsului.
• Abur la temperatură înaltă și ulei fierbinte:Furtunurile din EPDM și silicon compuse special rezistă aburului saturat de până la 165°C și transferului de ulei fierbinte, reducând cerințele de izolație în comparație cu conductele metalice.
• Agricultura si irigatii:Furtunurile din PVC și compozite nemetalice sunt stabilizate la UV și rezistente la alge, furnizând apă și îngrășăminte lichide prin pivoți mari și sisteme de picurare. Natura lor ușoară permite implementarea și recuperarea rapidă sezonieră.
• Transport pneumatic și în vid:Furtunurile din poliuretan armat și UHMWPE manipulează granule abrazive, pelete de plastic, rumeguș și pulberi. Versiunile antistatice disipă în siguranță acumularea statică în timpul fluxului de material cu viteză mare.
• Marină și offshore:Ansamblurile de furtunuri nemetalice cu capace din EPDM sau din neopren rezistă stropilor de sare, UV și stropilor de ulei, servind drept conducte de apă potabilă, descărcare de apă gri și conexiuni de lichid de răcire din camera mașinilor pe nave și platforme.
• Laborator și Biofarma:Furtunurile ultra-pure din PTFE și silicon întărite cu platină sunt esențiale pentru buclele WFI, cromatografie, transferul de medii și ansamblurile de unică folosință în bioprocesare, în care substanțele de filtrare și extractibile trebuie reduse la minimum.

Controlul calității și fabricarea personalizată de la JIDONGDA

Fiecare furtun nemetalic care părăseșteFabrica JIDONGDAeste rezultatul unor controale stricte ale procesului, de la analiza reologică a materiilor prime primite până la testarea de explozie a ansamblului final. Capacitățile bancului nostru de testare includ testarea presiunii hidrostatice de până la 400 bar, testarea colapsului în vid, verificările continuității electrice (pentru clase antistatice) și camere de îmbătrânire accelerată cu UV/ozon. JIDONGDA deține certificări ISO 9001:2015 și ISO 14001, iar mediul nostru de cameră curată (Clasa 100.000) este dedicat producției de furtunuri din silicon și PTFE pentru clienții biofarma. Oferim prototipuri rapide pentru dimensiuni personalizate de furtun, capace de culoare speciale, materiale hibride și construcții multi-laminate pe care nici un catalog standard nu le poate acoperi. Timpul scurt de livrare și suportul tehnic din partea inginerilor noștri de aplicații fac din JIDONGDA un partener de încredere pentru distribuitorii globali și producătorii de echipamente originale deopotrivă.

Pentru proiectele care necesită documentație extinsă, suport pentru rutarea furtunurilor 3D sau testarea probelor împotriva mediilor agresive, JIDONGDA vă invită să contactați echipa noastră de ingineri cu specificația dumneavoastră tehnică. Oamenii noștri de știință în materie de materiale vă vor recomanda configurația optimă a furtunului nemetalic și vă vor oferi un protocol complet de testare și o analiză a ciclului de viață, ajutându-vă să obțineți fiabilitatea operațională fără a supraspecifica aliajele exotice costisitoare.
