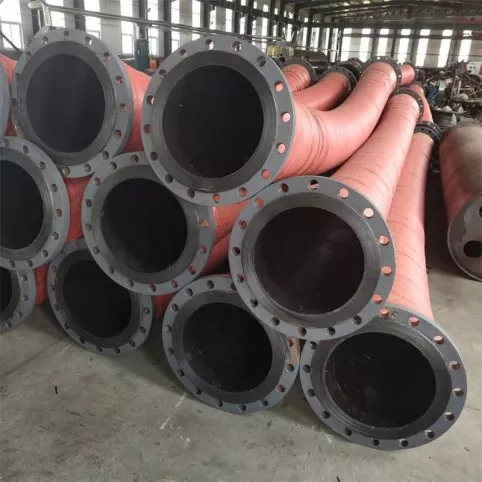

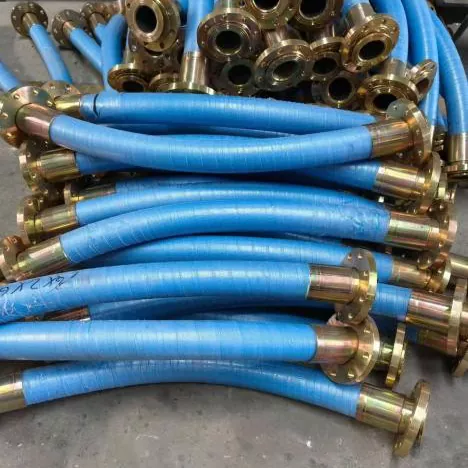

Furtun de cauciuc cu flanșă de aspirație și refulare cu diametru mare

Furtunul de cauciuc cu flanșă de aspirație și refulare cu diametru mare este un tip de furtun industrial utilizat pentru transportul flexibil al mediilor cu debit mare. Rezolvă în principal conexiunea, deplasarea și adaptarea condițiilor de aspirație/descărcare între conducte fixe și pompe, echipamente sau sisteme de conducte mobile.

Conform informațiilor existente despre produs, această serie este utilizată în principal pentru transportul de apă, apă de mare, șlam, șlam mineral, nisip, pietriș, steril și unele lichide industriale.

JIDONGDA Hose poate configura produsele în funcție de specificațiile clienților, parametrii tehnici, desenele sau condițiile reale de funcționare.

În timpul achiziționării, se recomandă să confirmați diametrul interior, lungimea, presiunea de lucru, presiunea de vid, mediu, temperatura și standardul de flanșă pentru a vă asigura că structura furtunului se potrivește cu sistemul de conducte real.

În comparație cu furtunurile obișnuite utilizate în principal pentru transportul cu presiune pozitivă, acest produs adaugă o opțiune de susținere a sârmei de oțel în spirală în structură, care poate oferi suport pentru aplicații de aspirație și vid.

Stratul de întărire cu țesătură multistrat/țesătură snur este utilizat pentru a rezista la presiunea de lucru, în timp ce cauciucul interior și cauciucul exterior sunt selectate în funcție de mediu, temperatură și mediu de operare.

Principiul de lucru și combinația structurală

Furtunul de cauciuc cu flanșă de aspirație și refulare cu diametru mare realizează transportul media prin combinația dintre:

Strat interior de cauciuc + Strat de armare + Cadru spiralat de sârmă de oțel (în funcție de configurația modelului) + Strat exterior de cauciuc + Flanșe de capăt

În timpul operațiunii de descărcare, presiunea internă este susținută în principal de stratul de armare.

În timpul funcționării cu aspirație sau cu vid, cadrul spiralat din sârmă de oțel oferă suport circumferențial, contribuind la reducerea riscului de aplatizare și prăbușire a furtunului.

Flanșele de capăt sunt utilizate pentru îmbinări cu șuruburi cu pompe, supape, conducte și alte echipamente.

Specificațiile flanșei pot fi confirmate în conformitate cu standardele de conductă la fața locului sau desenele clienților, reducând problemele de instalare cauzate de dimensiunile nepotrivite ale conexiunii.

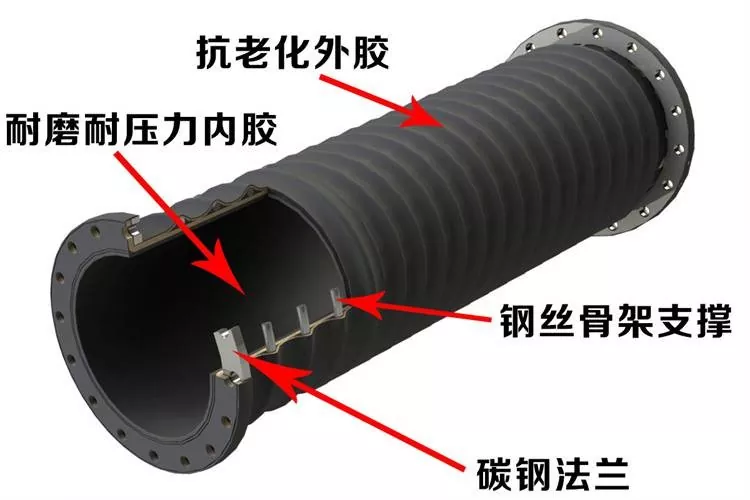

Ilustrarea structurii produsului

Structură: cauciuc interior rezistent la uzură, strat de armare, cadru spiralat din sârmă de oțel, cauciuc exterior și flanșă din oțel carbon

Descrierea structurii principale

• Strat interior de cauciuc:
Contactează direct mediul de transport. Materialele de cauciuc adecvate pot fi selectate în funcție de medii, cum ar fi apă, șlam, șlam mineral, nisip și pietriș, precum și condițiile reale de funcționare.

• Strat de material armat:
Utilizează o structură de armătură din țesătură/țesătură cu mai multe straturi pentru a rezista la presiunea principală.

• Cadru spiralat din sârmă de oțel:
Folosit pentru soluții structurale care necesită aspirație sau transport în vid, oferind suport pentru corpul furtunului.

• Strat exterior de cauciuc:
Oferă protecție externă și poate fi selectată în funcție de rezistența la îmbătrânire, rezistența la abraziune și condițiile de funcționare în aer liber.

• Flanșă de capăt:
Poate fi echipat cu flanșe din oțel carbon sau oțel inoxidabil și asortat conform standardelor, dimensiunilor sau desenelor clientului.

Avantaje cheie

Transport cu diametru mare:
Disponibil în diverse specificații de diametru mare, potrivite pentru transportul mediilor cu flux mare. Intervalul de diametru real disponibil trebuie confirmat în conformitate cu cerințele tehnice.

Adaptabilitate la aspirație și refulare:
În funcție de configurația structurală, poate fi utilizat pentru aspirarea mediilor, evacuarea sau transportul combinat de aspirație și refulare.

Conexiune convenabilă cu flanșă:
Flanșele pot fi configurate conform standardelor comune, cum ar fi GB, DIN, ANSI, JIS, ASME și desenele clienților.

Soluții opționale rezistente la uzură:
Pentru mediile abrazive, cum ar fi nămolul, nămolul mineral, nisipul și pietrișul, pot fi selectate structuri de cauciuc interioare și armături adecvate în funcție de condițiile de uzură.

Conexiune flexibilă:
Furtunurile din cauciuc asigură o anumită adaptabilitate la îndoire și deplasare, potrivite pentru vibrațiile echipamentelor, deplasarea conductei și condițiile de abatere a instalației.

Personalizat în funcție de condițiile de lucru:
Personalizarea OEM și non-standard sunt disponibile în funcție de diametru, lungime, presiune, presiune de vid, temperatură, material din cauciuc, specificații ale flanșei și culoare.

Specificatii tehnice

Următorii parametri sunt compilați din informațiile existente despre produs. Deoarece diferite diametre, structuri, lungimi și condiții de funcționare pot afecta performanța finală, parametrii/desenele tehnice confirmate vor prevala pentru achiziția formală.

Notă de confirmare a specificațiilor:
Informațiile originale despre produs conțin două descrieri diferite ale gamei de diametre: „DN100–DN1000” și „DN100–DN2000”, în timp ce tabelul actual de parametri listează până la DN500. Pentru a evita informațiile inconsecvente de pe site, se recomandă să confirmați intervalul final de aprovizionare cu diametru mare în funcție de producția reală și capabilitățile de furnizare înainte de publicare.

Scenarii de aplicare

Minerit

Folosit pentru transportul nămolului mineral, sterilului și particulelor care conțin nămol.

Pentru mediile foarte abrazive, materialul interior din cauciuc și structura de armare trebuie selectate în funcție de dimensiunea particulelor, concentrație, debit și presiune.

Dragarea

Potrivit pentru vase de dragare, pompe de nămol, conducte de evacuare a noroiului și unele sisteme de transport subacvatice.

Poate fi folosit pentru aspirarea și evacuarea nămolului, nămolului, nisipului și a altor materiale.

Porturi și terminale

Folosit în sistemele de transport de lichide sau materiale care necesită capacitate de diametru mare și conexiuni flexibile.

Specificațiile flanșei pot fi configurate în funcție de cerințele de conectare la fața locului.

Nisip și pietriș

Potrivit pentru transportul de nisip, pietriș, amestecuri apă-nisip, mortar și alte materiale care conțin particule.

Structurile rezistente la uzură pot fi selectate în funcție de condițiile reale de abraziune.

Industria siderurgică

Poate fi folosit pentru apă industrială, nămol, nămol mineral și pentru transportul unor medii industriale.

De asemenea, potrivit pentru conexiuni flexibile de conducte între echipamente la scară largă.

Construcții și inginerie

În funcție de nivelul de presiune, configurația medie și structurală, poate fi aplicat în echipamente de construcții și proiecte de inginerie pentru transportul de lichide sau materiale.

Transfer de materiale industriale

Potrivit pentru sistemele industriale de transport, cum ar fi echipamentele de energie, tratarea apei și inginerie.

Sunt disponibile soluții personalizate în funcție de mediu și de condițiile reale de operare.

Ghid de selecție și confirmare de achiziție

Când achiziționați un furtun din cauciuc cu flanșă de aspirație și refulare cu diametru mare, nu este recomandat să faceți cota doar pe baza diametrului interior.

Pentru furtunurile de aspirație și refulare, presiunea de vid, abraziunea medie, temperatură și cerințele de conectare a flanșei vor afecta configurația finală a structurii și performanța serviciului.

• Confirmați mai întâi mediul de transport:
Apă, apă de mare, nămol, nămol mineral, steril, nisip, pietriș sau alte medii industriale.

• Confirmați condițiile de lucru:
Debitul, presiunea de lucru, presiunea vidului de lucru, temperatura medie, concentrația medie și dimensiunea particulelor.

• Confirmați cerințele de instalare:
Diametrul interior, lungimea, cerințele de îndoire/deplasare, standardul flanșei, dimensiunile flanșei și tipul suprafeței de etanșare.

• Pentru aplicații cu abraziune ridicată, cum ar fi șlam mineral, steril și nisip/pietriș:
Soluția de cauciuc interioară rezistentă la uzură trebuie confirmată.

• Pentru aplicații de transport cu aspirație sau vid:
Trebuie specificat nivelul de presiune al vidului și trebuie confirmat dacă este necesară o structură spiralată din sârmă de oțel.

• Pentru proiecte non-standard:
Pentru confirmare tehnică se recomandă furnizarea de desene, mostre de furtun vechi sau dimensiuni reale de conectare.

Precauții de funcționare

· Presiunea de lucru, presiunea de vid și temperatura nu trebuie să depășească intervalul permis al modelului de furtun confirmat. Limitările specifice vor fi supuse documentelor de confirmare tehnică a produsului.

· Când transportați medii abrazive, cum ar fi nisipul și nămolul mineral, structura de cauciuc interioară adecvată trebuie selectată în funcție de condițiile reale de uzură, iar corpul furtunului trebuie inspectat în mod regulat.

· Înainte de instalarea flanșei, verificați standardul flanșei, distanța dintre orificiile șuruburilor, suprafața de etanșare și dimensiunile conexiunii șuruburilor pentru a evita alinierea forțată în timpul instalării.

· Pentru aplicațiile de aspirație, cerințele de vid și configurația de armare a sârmei de oțel spiralate trebuie confirmate. Dacă furtunul se aplatizează, se prăbușește sau se deformează, nu mai utilizați furtunul și verificați condițiile de funcționare.

· În timpul instalării și transportului, evitați impactul inutil, strângerea sau tragerea de capetele flanșei pentru a reduce deteriorarea pieselor de conectare și a corpului furtunului.

· Pentru medii chimice speciale, medii de temperatură ridicată sau condiții de funcționare nestandard, furnizați informații precum compoziția și temperatura mediului înainte de cumpărare. Personalul tehnic trebuie să confirme compatibilitatea materialului.

Managementul întreținerii și duratei de viață

Durata de viață reală a furtunurilor de cauciuc cu diametru mare este legată de mediul de transport, presiune, presiunea de vid, temperatură, îndoire, starea de instalare și frecvența de utilizare.

Prin urmare, întreținerea ar trebui să se concentreze pe:

Inspecție regulată + Înregistrări privind condițiile de funcționare + Gestionarea la timp a condițiilor anormale

· Verificați în mod regulat dacă stratul exterior de cauciuc are fisuri, uzură anormală, bombare sau alte daune vizibile.

· Verificați dacă zona de conectare a flanșei are slăbiciune, scurgeri sau deformare anormală.

· Verificați starea furtunului în timpul operațiunilor de aspirație și refulare, acordând atenție turtirii, prăbușirii sau deformării anormale.

· Pentru mediile abrazive, cum ar fi nămolul mineral și nisipul/pietrișul, înregistrați condițiile de uzură în funcție de utilizarea reală ca referință pentru optimizarea viitoare a selecției.

· Când furtunul este scos din funcțiune, evitați comprimarea pe termen lung de către obiecte ascuțite. În timpul manipulării și depozitării, minimizați îndoirea și impactul inutile.

· Dacă apare o presiune anormală, o scurgere evidentă, o deteriorare structurală sau o conexiune anormală, opriți utilizarea furtunului și efectuați inspecția tehnică.

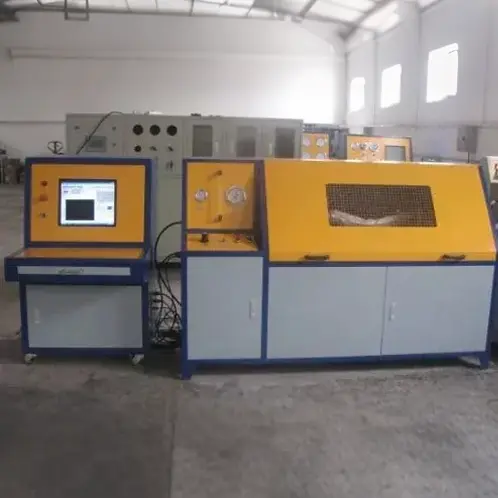

Controlul calității și livrarea

Conform informațiilor existente despre produs, produsele finite pot fi inspectate conform specificațiilor produsului și cerințelor clienților, inclusiv:

· Aspect

· Diametrul interior

· Diametrul exterior

· Lungime

· Dimensiunile flanșei

· Presiunea

· Vacuum / Presiune negativă

· Duritate

· Performanța cauciucului

Dacă clienții au cerințe speciale de testare, articolele de inspecție și standardele de acceptare trebuie confirmate înainte de a comanda.

Pentru produsele personalizate, specificațiile, cerințele de flanșă, nivelul de presiune, presiunea de vid, mediul de transport și cerințele de livrare pot fi confirmate în timpul etapei de confirmare tehnică.

FAQ

1. Ce specificații sunt disponibile pentru furtunul de cauciuc de aspirație și refulare cu diametru mare?

Informațiile actuale despre parametri listează diametrele interioare comune, inclusiv DN100, DN150, DN200, DN250, DN300, DN400 și DN500 mm. Dimensiunile mai mari pot fi confirmate tehnic în funcție de cerințele proiectului.

2. Se pot instala flanse pe furtun?

Da. Produsul folosește conexiuni cu flanșă și poate fi echipat conform standardelor GB, DIN, ANSI, JIS, ASME sau desenelor clienților.

3. Poate fi folosit pentru transportul nămolului mineral și a sterilului?

Da. În funcție de concentrația de suspensie, dimensiunea particulelor, debitul, presiunea și temperatură, pot fi selectate structuri adecvate rezistente la uzură. Soluția finală va fi confirmată în funcție de condițiile reale de funcționare.

4. Poate fi folosit pentru proiecte de dragare?

Da. Furtunul poate fi selectat în funcție de mediu, presiune, cerințele de vid și metoda de instalare a sistemului de dragare.

5. Poate fi personalizat conform desenelor?

Da. Clienții pot furniza desene, mostre sau parametri tehnici detaliați pentru a confirma corpul furtunului și structura flanșei.

6. Care este MOQ-ul?

MOQ depinde de tipul produsului, specificațiile, lungimea și cerințele de personalizare.

Produsele standard pot accepta achiziții în loturi mici. Cantitatea specifică va fi confirmată în timpul ofertei.

7. Pot fi furnizate mostre?

Unele produse standard pot oferi mostre sau suport pentru mostre. Costul eșantionului și costul de transport vor fi confirmate în funcție de produsul specific și situația comenzii.

8. Care este timpul de livrare?

Produsele standard necesită de obicei 7-20 de zile lucrătoare.

Pentru produse personalizate, furtunuri cu diametru mare și specificații speciale, timpul de livrare va fi confirmat în funcție de structură, cantitate și cerințele de producție.

Un program clar de livrare va fi furnizat înainte de a comanda.

9. Cum este garantată calitatea pentru comenzile în vrac?

Inspecțiile de calitate pot fi efectuate în conformitate cu specificațiile produsului și cerințele clienților, inclusiv aspectul, dimensiunile, flanșa, presiunea și testarea vidului.

Articolele speciale de inspecție trebuie confirmate înainte de cumpărare.
