Rezumatul articolului: A rost de dilatare din metal ondulatoferă flexibilitate controlată pentru conductele industriale expuse la dilatare termică, vibrații, fluctuații de presiune și mișcări mecanice. Folosind o structură cu burduf ondulat din oțel inoxidabil, poate compensa deplasarea axială, laterală și unghiulară, contribuind în același timp la reducerea oboselii prin sudură, a scurgerilor de flanșă și a deformărilor legate de stres. Acest ghid explică principiul său de lucru, specificațiile cheie, opțiunile de materiale, aplicațiile, factorii de selecție și avantajele sistemelor de conducte solicitante.
Cuprins
- Ce este un rost de dilatare din metal ondulat?
- Cum funcționează în conductele industriale?
- Care sunt specificațiile tehnice cheie?
- Care sunt principalele beneficii?
- Unde este folosit în mod obișnuit?
- Cum ar trebui să alegi produsul potrivit?
- Întrebări frecvente
- Gânduri finale
Ce este un rost de dilatare din metal ondulat?

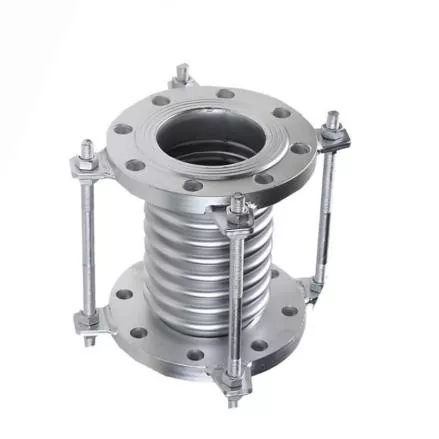

JIDONGDAprovizii aImbinare de dilatare din metal ondulatconceput pentru a oferi țevilor industriale flexibilitate controlată fără a sacrifica stabilitatea structurală. Construcția sa cu burduf ondulat permite unei conducte să găzduiască mișcarea cauzată de schimbările de temperatură, vibrațiile echipamentului, fluctuațiile de presiune și solicitările mecanice.
Spre deosebire de o secțiune de țeavă rigidă, un rost de dilatare creează o zonă flexibilă în mod deliberat în cadrul sistemului de țevi. Când o conductă se încălzește sau se răcește, lungimea și poziția sa se pot schimba. Dacă aceste mișcări sunt restricționate, stresul excesiv se poate acumula în jurul sudurilor, flanșelor, supapelor, pompelor și echipamentelor conectate. O îmbinare de dilatare din metal proiectată corespunzător ajută la absorbția acestor mișcări înainte ca acestea să devină sarcini dăunătoare.
Pentru cumpărătorii care evaluează rosturile de dilatație metalice industriale, materialul burdufului, cerințele de mișcare, nivelul de presiune, intervalul de temperatură, metoda de conectare și mediul de instalare trebuie luate în considerare împreună.
Cum funcționează în conductele industriale?
Principiul de funcționare se bazează pe deformarea elastică controlată a burdufului din metal ondulat. Convoluțiile multiple permit burdufului să se flexeze atunci când tubulatura conectată se mișcă, în timp ce structura metalică menține limita de presiune.
Compensarea expansiunii termice
Conductele de înaltă temperatură se extind pe măsură ce temperaturile procesului cresc și se contractă pe măsură ce scad. În sistemele cu abur, cazane, chimice, ulei și fluide termice, ciclurile repetate de temperatură pot genera mișcări substanțiale. Burduful ondulat absorb această deplasare și reduce solicitarea transferată la secțiunile de țeavă rigide.
Compensarea mecanică și a vibrațiilor
Echipamentele industriale, cum ar fi pompele, compresoarele, ventilatoarele, turbinele și mașinile rotative pot introduce vibrații în conductele conectate. O îmbinare de dilatare proiectată corespunzător poate găzdui mișcarea controlată și poate ajuta la prevenirea transmiterii vibrațiilor direct prin conexiunile rigide ale conductelor.
Mișcare multidirecțională
În funcție de proiectarea sistemului, rosturile de dilatație metalice pot compensa trei categorii majore de mișcare:
- Mișcare axială:compresie sau extensie de-a lungul axei conductei.
- Mișcare laterală:deplasarea laterală a secțiunilor de conducte conectate.
- Mișcare unghiulară:mișcarea de rotație între secțiunile de conducte conectate.
Care sunt specificațiile tehnice cheie?
Alegerea unui rost de dilatare ar trebui să înceapă cu condițiile reale de funcționare, mai degrabă decât cu simpla selectare a unei dimensiuni nominale a conductei. Informațiile despre produse JIDONGDA acoperă burdufuri din oțel inoxidabil cu diferite configurații de materiale și conexiuni pentru aplicații industriale.
| Parametru | Specificație tipică | Considerent de inginerie |
|---|---|---|
| Structura Burdufului | Burduf ondulat din oțel inoxidabil | Oferă flexibilitate controlată și compensare a mișcării |
| Material | SS304 / SS316 / SS321 / aliaje personalizate | Selectați în funcție de temperatură, coroziune și compatibilitate cu mediul |
| Presiune de lucru | PN10–PN40, în funcție de design | Trebuie să corespundă condițiilor reale de funcționare și presiune |
| Interval de temperatură | -80°C până la +600°C, în funcție de material | Calitatea materialului și designul determină limitele de temperatură utilizabile |
| Circulaţie | Axial / lateral / unghiular | Tipul și magnitudinea mișcării trebuie calculate înainte de selecție |
| Dimensiune | DN15–DN300 | Versiunile cu filet acoperă în general diametre mai mici |
| Conexiuni | Filetat / flanșat / sudat | Alegeți în funcție de aspectul conductelor și cerințele de instalare |
| Media compatibile | Abur / apă caldă / ulei / gaz / fluide chimice | Confirmați compatibilitatea materialului cu mediul real |
Cerințele reale privind presiunea, temperatura, mișcarea, frecvența ciclului și oboseala trebuie confirmate pentru fiecare proiect. Proiectele personalizate pot fi luate în considerare atunci când configurațiile standard nu îndeplinesc condițiile de instalare.
Care sunt principalele beneficii?
1. Performanță fiabilă la temperaturi ridicate
Burduful metalic este potrivit în special pentru aplicațiile în care temperaturile depășesc domeniul de funcționare practic al multor componente flexibile convenționale. În funcție de selecția materialului și de design, construcția din oțel inoxidabil poate suporta medii termice solicitante.
2. Stresul redus la conducte
Mișcarea termică poate crea treptat sarcini excesive la punctele fixe și conexiunile echipamentelor. Prin introducerea unei flexibilități controlate, rostul de dilatare ajută la redistribuirea mișcării și la reducerea concentrației de stres în zonele critice.
3. Rezistență mai bună la vibrații
Acolo unde utilajele generează vibrații continue sau intermitente, o conexiune metalică flexibilă poate ajuta la izolarea mișcării dintre echipament și conducte. Acest lucru poate contribui la îmbunătățirea stabilității sistemului atunci când îmbinarea este selectată și instalată corect.
4. Opțiuni flexibile de instalare
Configurațiile filetate, cu flanșe și sudate fac posibilă integrarea rosturilor de dilatație în diferite arhitecturi de conducte. Produsele filetate cu diametru mic pot fi utile în jurul conexiunilor echipamentelor compacte, în timp ce modelele cu flanșe și sudate se potrivesc sistemelor de conducte industriale mai mari.
5. Performanță ciclică pe termen lung
Conductele industriale pot suferi mii de cicluri de încălzire și răcire pe durata vieții sale de funcționare. Geometria corectă a burdufului, selecția materialului, calitatea formării și controlul mișcării sunt, prin urmare, importante pentru obținerea unei performanțe de încredere la oboseală.
Unde este folosit în mod obișnuit?
O îmbinare de dilatare din metal ondulat este valoroasă oriunde conductele rigide trebuie să accepte deplasarea termică sau mișcarea mecanică. Domeniile tipice de aplicare includ:
- Conducte de prelucrare petrochimică
- Centrale de producere a energiei electrice
- Sisteme de abur și cazane
- Sisteme HVAC de înaltă temperatură
- Echipamente pentru cuptoare industriale
- Instalatii de prelucrare a petrolului si gazelor
- Conducte de prelucrare chimică
- Sisteme de inginerie navală
- Conexiuni la echipamente mecanice
- Sisteme de transport fluide la temperaturi înalte
De exemplu, o conductă de abur care conectează un cazan la echipamentul din aval poate experimenta o expansiune termică semnificativă în timpul pornirii. Fără o compensare adecvată a mișcării, această expansiune poate pune sarcini suplimentare pe suporturile de conducte și duzele echipamentelor. O îmbinare de dilatare cu burduf proiectată corect oferă o zonă desemnată în care poate apărea această mișcare.
Cum ar trebui să alegi produsul potrivit?
Selectarea produsului ar trebui să se bazeze pe date de inginerie, mai degrabă decât pe aspect sau pe diametrul nominal. Înainte de a solicita o cotație, cumpărătorii trebuie să pregătească următoarele informații:
- Diametrul nominal al conductei:Identificați dimensiunea DN necesară și dimensiunile conexiunii.
- Temperatura de functionare:Specificați temperaturile normale, minime și maxime.
- Presiune de lucru:Includeți presiunea de lucru normală și maximă.
- Cerințe de mișcare:Definiți mișcarea axială, laterală sau unghiulară așteptată.
- Media:Identificați dacă sistemul transportă abur, apă, ulei, gaz, substanțe chimice sau alt fluid.
- Cerinte materiale:Selectați SS304, SS316, SS321 sau un alt aliaj potrivit în funcție de mediu.
- Metoda de conectare:Determinați dacă sunt necesare capete filetate, cu flanșe sau sudate.
- Conditii de instalare:Luați în considerare spațiul disponibil, suporturile pentru conducte, ghidajele, ancorele și conexiunile echipamentelor.
De asemenea, este important să distingem un rost de dilatare de un conector flexibil general. Rosturile de dilatare sunt proiectate în funcție de cerințele specifice de mișcare și oboseală, astfel încât geometria burdufului și constrângerile sistemului ar trebui evaluate ca parte a proiectului complet al conductelor.
Întrebări frecvente
Î1: Care este scopul principal al îmbinării de dilatare din metal ondulat?
Scopul său principal este de a compensa expansiunea termică și mișcarea mecanică controlată în sistemele de conducte, reducând în același timp stresul transferat componentelor rigide.
Î2: Pot fi folosite rosturile de dilatare metalice pentru conductele de abur?
Da. Îmbinările de dilatație cu burduf din oțel inoxidabil sunt aplicate în mod obișnuit în conductele de abur și cazan, cu condiția ca materialul selectat, presiunea nominală, temperatura nominală și capacitatea de mișcare să corespundă condițiilor de funcționare.
Î3: Ce materiale sunt utilizate în mod obișnuit?
Opțiunile comune includ oțel inoxidabil SS304, SS316 și SS321. Aliajele personalizate pot fi luate în considerare și atunci când o rezistență mai mare la coroziune sau condițiile de operare specializate le impun.
Î4: Sunt rosturile de dilatare filetate potrivite pentru conducte mici?
Da. Configurațiile filetate sunt potrivite în special pentru conducte de diametru mai mic, conexiuni ale echipamentelor și instalații în care spațiul este limitat.
Î5: Care este diferența dintre mișcarea axială, laterală și unghiulară?
Mișcarea axială are loc de-a lungul axei țevii, mișcarea laterală are loc lateral, iar mișcarea unghiulară implică rotația între secțiunile țevii conectate. Tipul de mișcare necesar trebuie identificat înainte de a alege un rost de dilatare.
Î6: Produsul poate fi personalizat?
Da. În funcție de cerințele proiectului, personalizarea poate implica calitatea materialului, dimensiunea, presiunea nominală, configurația conexiunii și alți parametri de inginerie.
Gânduri finale
Un proiectat corespunzătorImbinare de dilatare din metal ondulatpoate juca un rol important în protejarea conductelor industriale de dilatare termică, vibrații, deplasări mecanice și stres acumulat. Cu burduf din oțel inoxidabil, opțiuni multiple de conectare și parametri de inginerie configurabili, poate fi adaptat la aplicații solicitante din sistemele de producere a energiei, petrochimice, procesare chimice, HVAC, marine și fluide de înaltă temperatură. JIDONGDA acceptă soluții personalizate de îmbinări de dilatare metalice bazate pe dimensiunea, materialul, presiunea, temperatura, mișcarea și cerințele de conectare specifice proiectului. Dacă selectați un rost de dilatare pentru o nouă instalare sau înlocuiți o componentă existentă,contactaţi-nepentru a discuta despre condițiile dumneavoastră de operare și pentru a solicita o soluție industrială adecvată.
