JIDONGDAfurnizeazăImbinare de dilatare din cauciuc cu sfera dublapentru sistemele de conducte industriale care necesită izolare fiabilă a vibrațiilor, compensare a mișcării și flexibilitate de conectare. Proiectată cu un corp din cauciuc cu sferă dublă, straturi de țesătură întărite și protecție din oțel inoxidabil, această componentă flexibilă este potrivită pentru aplicații solicitante de conducte care implică pompe, compresoare, sisteme de apă, aer, ulei, substanțe chimice ușoare și alte fluide industriale.
O îmbinare de dilatare cu dublă sferă este proiectată pentru a absorbi mișcarea conductei, contribuind în același timp la reducerea vibrațiilor și a tensiunilor transferate de la echipamentul conectat în sistemul de conducte. În comparație cu o structură cu o singură sferă, geometria sa cu două sfere oferă flexibilitate suplimentară și absorbție a mișcării. JIDONGDA oferă îmbinări de dilatare din cauciuc armat folosind materiale precum EPDM, NBR și neopren, cu armare din țesătură multistrat și un strat exterior de plasă din oțel inoxidabil. În funcție de design, specificațiile disponibile pot acoperi clasele de presiune DN32–DN600, PN10/PN16/PN25 și intervalele de temperatură de la -20°C la +120°C, cu compuși speciali disponibili pentru temperaturi mai ridicate.
Cuprins
- Ce este o articulație de dilatație din cauciuc cu sferă dublă?
- De ce este important în sistemele de conducte industriale?
- Cum este construită articulația?
- Care sunt principalele avantaje de performanță?
- Ce specificații tehnice ar trebui să verifice cumpărătorii?
- Unde poate fi folosit?
- Cum ar trebui cumpărătorii să aleagă modelul potrivit?
- Ce ar trebui să fie luat în considerare în timpul instalării?
- Întrebări frecvente
- Cum puteți solicita o soluție personalizată?

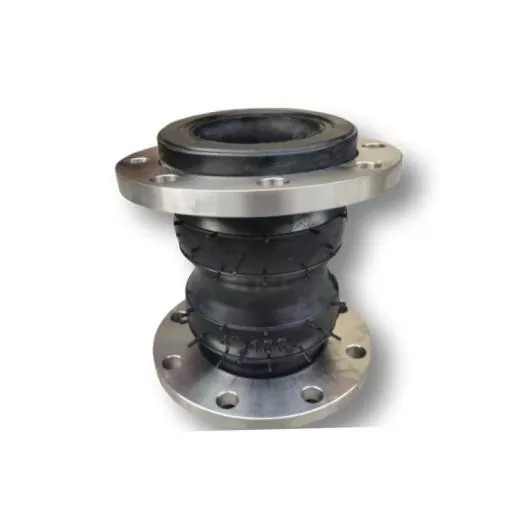

Ce este o articulație de dilatație din cauciuc cu sferă dublă?
O îmbinare de dilatare din cauciuc cu sferă dublă este o componentă flexibilă de conectare a conductei, constând din două secțiuni sferice de cauciuc. Scopul său principal este de a acomoda mișcarea și de a reduce transmiterea vibrațiilor între echipamente și conductele conectate.
Spre deosebire de conexiunile de conducte rigide, structura flexibilă din cauciuc poate răspunde la mișcarea axială, laterală și unghiulară. Acest lucru face ca îmbinarea să fie deosebit de utilă în jurul echipamentelor rotative sau alternative, unde vibrațiile și fluctuațiile de presiune pot pune un stres suplimentar asupra conductelor.
Configurația cu sferă dublă este utilă în special atunci când un sistem de conducte necesită o flexibilitate mai mare și o absorbție a vibrațiilor mai mari decât poate oferi un conector convențional cu o singură sferă. Geometria sferică distribuie mișcarea prin corpul flexibil din cauciuc, mai degrabă decât să concentreze toată mișcarea într-un punct de conectare rigid.
Pentru cumpărătorii care compară rosturile de dilatație din cauciuc, designul cu sferă dublă trebuie evaluat în funcție de presiunea de funcționare, temperatură, mediu, cerințele de mișcare, configurația flanșei și condițiile de instalare.
De ce este important în sistemele de conducte industriale?
Conductele industriale sunt rareori expuse la condiții complet statice. Pompele pornesc și se opresc, compresoarele generează vibrații mecanice, fluidele creează fluctuații de presiune, iar schimbările de temperatură provoacă extinderea sau contractarea componentelor conectate.
Fără o flexibilitate adecvată, aceste forțe dinamice pot fi transferate direct în conducte, flanșe, supape, pompe și alte echipamente. În timp, încărcarea repetată poate contribui la oboseală, stresul conexiunii, scurgerile sau uzura prematură a componentelor.
Un rost de dilatare flexibil ajută la izolarea acestor efecte. Corpul său din cauciuc asigură o zonă de mișcare controlată între secțiunile de conducte rigide, în timp ce straturile de armare susțin structura sub sarcini de funcționare.
- Absoarbe vibrațiile generate de echipament.
- Compensează mișcarea conductei.
- Ajută la reducerea concentrației de stres în jurul conexiunilor.
- Se adaptează la mișcarea termică și toleranțele de instalare.
- Sprijină o funcționare mai stabilă a sistemelor de conducte dinamice.
- Ajută la protejarea echipamentelor conectate de transmisia excesivă a vibrațiilor.
Cum este construită articulația?
Performanța unei îmbinări de dilatare flexibile depinde în mare măsură de geometria, compusul de cauciuc, structura de armătură și designul conexiunii. O configurație tipică cu dublă sferă întărită combină mai multe straturi funcționale.
Corp din cauciuc cu sferă dublă
Geometria cu două sfere creează o secțiune de lucru flexibilă, capabilă să gestioneze mișcarea în mai multe direcții. Structura curbată permite, de asemenea, deformarea fără a se baza pe o conexiune complet rigidă.
Armare cu mai multe straturi din material textil
Întărirea materialului este încorporată în corpul din cauciuc pentru a îmbunătăți rezistența la presiune și durabilitatea la oboseală. Structura de armare este selectată în funcție de clasa de presiune și condițiile de aplicare necesare.
Protecție cu plasă din oțel inoxidabil
Un strat exterior de plasă din oțel inoxidabil poate oferi protecție mecanică suplimentară și suport structural. Este deosebit de valoros în mediile în care rostul de dilatație este expus la sarcini dinamice și vibrații repetate.
Conexiune cu flanșă
Capetele cu flanșe oferă o metodă practică de conectare a îmbinării flexibile la conductele existente. Dimensiunile corecte ale flanșei, modelele șuruburilor, selecția garniturii și alinierea sunt importante pentru menținerea performanței de etanșare.
Care sunt principalele avantaje de performanță?
Valoarea unei îmbinări de dilatare din cauciuc cu dublă sferă se extinde dincolo de simpla flexibilitate a conductei. Construcția sa abordează mai multe provocări comune întâlnite în sistemele de conducte industriale.
| Caracteristica de performanță | Beneficiul de inginerie | Cerință tipică |
|---|---|---|
| Geometrie cu sferă dublă | Oferă o flexibilitate sporită și o absorbție a mișcărilor | Sisteme de conducte dinamice |
| Armatura din material | Îmbunătățește rezistența la presiune și durabilitatea la oboseală | Conducte sub presiune |
| Plasă din oțel inoxidabil | Oferă protecție mecanică suplimentară | Medii cu vibrații ridicate |
| Flexibilitatea cauciucului | Reduce transmisia vibrațiilor | Pompe si compresoare |
| Conexiune cu flanșă | Sprijină instalarea și etanșarea stabilă | Rețele de conducte industriale |
| Compuși de cauciuc personalizat | Permite adaptarea la diferite medii și temperaturi | Aplicatii specializate |
Aceste caracteristici fac ca produsul să fie potrivit pentru aplicații în care un conector rigid convențional poate să nu ofere suficientă flexibilitate sau izolare la vibrații.
Ce specificații tehnice ar trebui să verifice cumpărătorii?
Choosing a flexible joint should start with actual operating conditions rather than simply selecting a nominal pipe diameter. Următoarele specificații sunt deosebit de importante atunci când se evaluează un design cu sferă dublă.
| Caietul de sarcini | Disponibil / Gamă tipică |
|---|---|
| Structura | Corp din cauciuc cu sferă dublă + armătură din material + plasă din oțel inoxidabil |
| Materiale din cauciuc | EPDM, NBR, Neopren, compusi personalizat |
| Armare | Țesătură cu mai multe straturi și plasă de sârmă din oțel inoxidabil |
| Presiunea de lucru | PN10 / PN16 / PN25, in functie de structura |
| Interval de temperatură | -20°C până la +120°C; compuși speciali până la +150°C |
| Circulaţie | Compensare axială, laterală și unghiulară |
| Dimensiunea nominală | DN32–DN600; dimensiuni mai mari disponibile prin personalizare |
| Conexiune | Fitinguri cu flanșe sau personalizate |
| Media compatibile | Apă, aer, ulei, substanțe chimice ușoare și fluide industriale |
Selecția reală ar trebui să se bazeze întotdeauna pe proiectarea completă a sistemului. Presiunea, temperatura, compoziția fluidului, amplitudinea mișcării, dimensiunile flanșei și mediul de instalare trebuie confirmate înainte de producție.
Unde poate fi folosit?
O conexiune flexibilă cu dublă sferă este deosebit de relevantă pentru sistemele de conducte în care vibrațiile, mișcarea sau solicitarea mecanică nu pot fi eliminate complet.
Sisteme de pompe și compresoare
Pompele și compresoarele sunt surse comune de vibrații mecanice. Instalarea unei îmbinări flexibile în apropierea echipamentului poate ajuta la limitarea transferului de vibrații în conducta conectată.
Conducte de apă și lichide
Tratarea apei, circulația apei industriale și sistemele generale de transport al fluidelor pot folosi rosturi de dilatare din cauciuc pentru a se adapta mișcării, menținând în același timp conexiuni flexibile.
Linii de proces industrial
Sistemele care transportă uleiuri compatibile, aer, substanțe chimice blânde și alte fluide industriale pot utiliza diferiți compuși de cauciuc în funcție de rezistența necesară a mediului.
Aspecte complexe de conducte
Acolo unde mai multe secțiuni de conducte, conexiuni ale echipamentelor și toleranțe structurale creează provocări de aliniere, o îmbinare flexibilă selectată corespunzător poate oferi o capacitate de mișcare suplimentară.
Cum ar trebui cumpărătorii să aleagă modelul potrivit?
Echipele de achiziții ar trebui să furnizeze informații detaliate de operare atunci când solicită o ofertă. Acest lucru permite producătorului să potrivească compusul de cauciuc, armătura, dimensiunea, presiunea nominală și configurația conexiunii cu aplicația reală.
- Confirmați diametrul conductei:Identificați DN-ul necesar sau dimensiunea nominală a conductei.
- Verificați presiunea de funcționare:Selectați o clasă de presiune potrivită pentru condiții de funcționare normale și tranzitorii.
- Identificați temperatura de funcționare:Luați în considerare atât temperatura normală, cât și temperatura potențială de vârf.
- Specificați mediul:Apa, uleiul, aerul, substanțele chimice și alte fluide pot necesita compuși de cauciuc diferiți.
- Măsurați mișcarea:Determinați mișcarea axială, laterală și unghiulară așteptată.
- Confirmați dimensiunile flanșei:Modelele găurilor pentru șuruburi și dimensiunile conexiunii trebuie să se potrivească cu conducta.
- Luați în considerare mediul de instalare:Expunerea în aer liber, intensitatea vibrațiilor și echipamentul din jur pot afecta configurația finală.
Furnizarea acestor detalii din timp poate reduce erorile de specificație și poate face personalizarea OEM mai eficientă.
Ce ar trebui să fie luat în considerare în timpul instalării?
Chiar și un rost de dilatare proiectat corespunzător necesită o instalare corectă. Corpul flexibil nu trebuie tratat ca un înlocuitor pentru un suport sau aliniere adecvată a țevii.
- Verificați alinierea flanșei înainte de a strânge șuruburile.
- Utilizați garnituri compatibile și elemente de fixare specificate corect.
- Evitați întinderea excesivă, compresia sau răsucirea în timpul instalării.
- Asigurați-vă că conductele adiacente sunt susținute corespunzător.
- Evitați ca obiectele ascuțite sau componentele externe să deterioreze corpul din cauciuc.
- Verificați dacă mișcarea de operare rămâne în intervalul de compensare proiectat.
- Inspectați periodic îmbinarea pentru uzură vizibilă, fisurare, deformare sau probleme de conectare.
Instalarea corectă ajută îmbinarea să funcționeze conform proiectării sale și poate reduce încărcările mecanice inutile asupra elementului flexibil.
Întrebări frecvente
1. Care este principalul avantaj al îmbinării de dilatare din cauciuc cu sferă dublă?
Principalul avantaj funcțional este capacitatea sa de a oferi o absorbție sporită a mișcării și izolarea vibrațiilor printr-o structură flexibilă cu dublă sferă.
2. Ce materiale sunt disponibile pentru corpul din cauciuc?
Opțiunile comune de materiale includ EPDM, NBR și neopren. Compușii personalizați de cauciuc pot fi de asemenea luați în considerare atunci când mediul de operare sau temperatura necesită o formulare specifică.
3. Ce niveluri de presiune sunt disponibile?
În funcție de structură și de cerințele aplicației, configurațiile pot fi proiectate pentru clasele de presiune de lucru PN10, PN16 sau PN25.
4. Ce dimensiuni pot fi personalizate?
Gama de produse la care se face referire acoperă DN32 până la DN600, în timp ce dimensiuni mai mari pot fi luate în considerare în funcție de cerințele proiectului și specificațiile de inginerie.
5. Poate fi folosit lângă pompe și compresoare?
Da. Pompele și compresoarele sunt locații tipice de instalare, deoarece aceste mașini pot genera vibrații și sarcini dinamice care trebuie izolate de conductele conectate.
6. Tipul de conexiune poate fi personalizat?
Da. Sunt disponibile conexiuni cu flanșe, iar fitingurile personalizate pot fi dezvoltate în funcție de configurația conductei și de cerințele proiectului.
Cum puteți solicita o soluție personalizată?
Pentru cumpărătorii industriali, selectarea îmbinării flexibile corecte este o combinație între specificațiile produsului și ingineria sistemului. JIDONGDA oferă soluții personalizate de îmbinări de dilatare din cauciuc care acoperă diferite diametre, compuși de cauciuc, structuri de armare, cerințe de presiune și configurații de conectare. Când solicitați o ofertă, furnizați dimensiunea țevii, presiunea de funcționare, temperatura, mediul, cerințele de mișcare, dimensiunile flanșei și mediul de aplicare ori de câte ori este posibil. Aceste detalii permit producătorului să evalueze configurația adecvată mai precis.
Dacă vă procurați o conexiune flexibilă fiabilă pentru o pompă, un compresor, o conductă de apă, un sistem de proces industrial sau alte aplicații solicitante,contactaţi-nepentru a discuta cu JIDONGDA despre condițiile dvs. de operare, cerințele de personalizare, specificațiile tehnice și nevoile de comandă în vrac.
