Atunci când echipamentele mari, unitățile de pompare, conductele sau sistemele mobile necesită un transfer fiabil de fluid, permițând vibrații și mișcare,Furtun flexibil din cauciuc cu flanșă de diametru maredinJIDONGDAoferă o soluție practică de conectare. Proiectat în jurul unui corp flexibil de furtun din cauciuc, a unei structuri de armare și a capetelor cu flanșe, acesta poate fi configurat pentru apă, apă de mare, nămol, nămol mineral, nisip, pietriș, steril și alte medii industriale adecvate.
Sistemele de conducte cu diametru mare se confruntă adesea cu provocări pe care conductele rigide nu le pot suporta cu ușurință. Vibrația pompei, deplasarea echipamentului, abaterea la instalare și asamblarea repetată pot crea stres suplimentar în jurul punctelor de conectare. Un furtun flexibil din cauciuc poate asigura o secțiune flexibilă controlată între echipamente și conducte, menținând în același timp capacitatea de transport necesară.
Soluția JIDONGDA combină un corp de furtun din cauciuc cu straturi de armare și conexiuni cu flanșe. În funcție de condițiile de funcționare, structura poate include țesătură întărită și suport de sârmă de oțel spiralată pentru aplicații care implică cerințe de presiune sau vid. Dimensiunile flanșei pot fi, de asemenea, adaptate la standardele comune sau la desenele clienților, făcând furtunul potrivit pentru proiecte industriale personalizate.
Cuprins
- Ce este un furtun de cauciuc flexibil cu flanșă de diametru mare?
- De ce este importantă flexibilitatea în sistemele mari de conducte?
- Cum este construit furtunul?
- Care sunt avantajele cheie?
- Unde este folosit în mod obișnuit?
- Ce parametri tehnici ar trebui să ia în considerare cumpărătorii?
- Cum ar trebui cumpărătorii să aleagă furtunul potrivit?
- Cum poate fi susținută durata de viață?
- Întrebări frecvente
- Concluzie

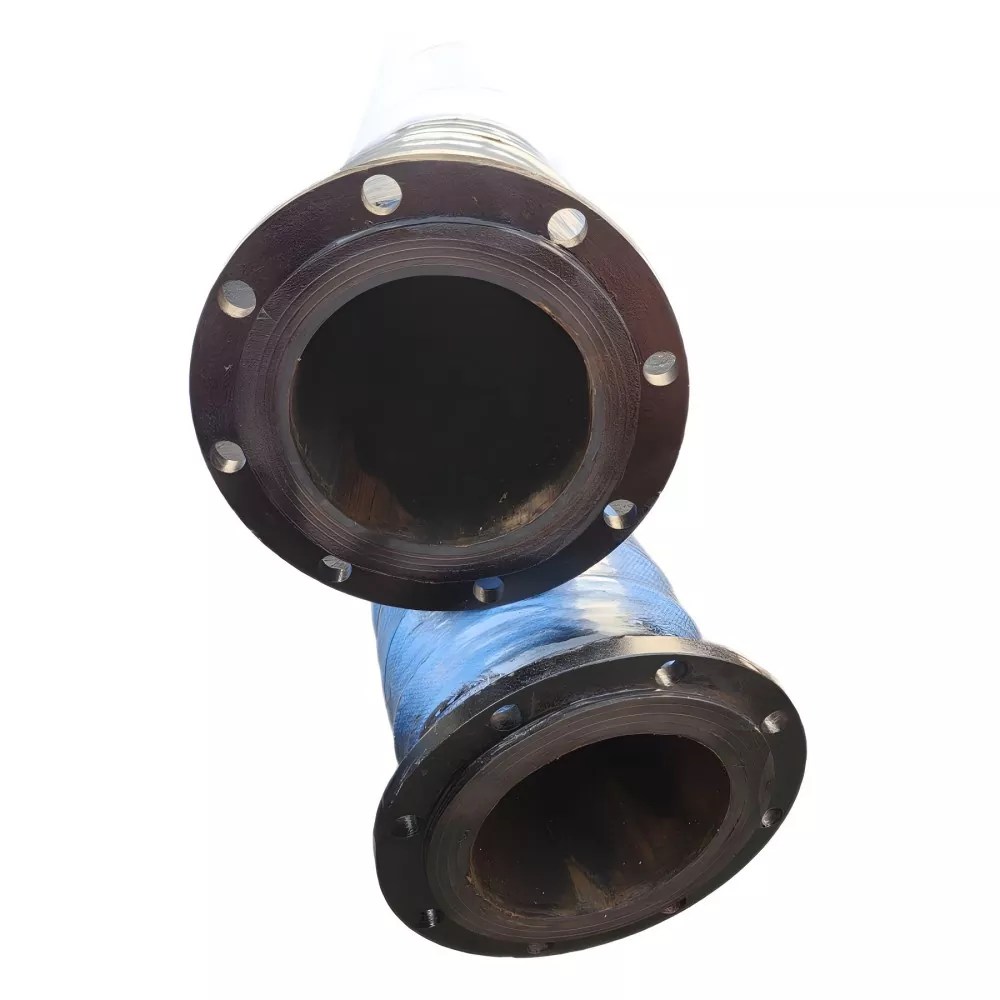

Ce este un furtun de cauciuc flexibil cu flanșă de diametru mare?
Un furtun flexibil de cauciuc cu flanșă de diametru mare este un ansamblu de furtun industrial conceput pentru a transporta fluide sau medii care conțin particule, funcționând și ca o conexiune flexibilă între echipamente și conducte fixe sau mobile.
Spre deosebire de o conexiune complet rigidă, corpul furtunului din cauciuc poate găzdui un anumit grad de îndoire și deplasare. Flanșele instalate la ambele capete asigură o conexiune cu șuruburi cu pompe, supape, conducte, vase sau alte echipamente. Această combinație face furtunul deosebit de util acolo unde capacitatea de transport și flexibilitatea conexiunii sunt ambele importante.
În funcție de proiect, furtunul poate fi configurat pentru apă, apă de mare, nămol, nămol mineral, nisip și pietriș, steril și medii industriale selectate. Pentru materialele abrazive, compusul interior de cauciuc și structura de armare trebuie selectate în funcție de mediul și condițiile reale de funcționare.
De ce este importantă flexibilitatea în sistemele mari de conducte?
Conductele industriale mari nu sunt întotdeauna expuse la condiții statice. Pompele generează vibrații, echipamentele mobile își schimbă poziția, iar toleranțele de instalare pot duce la o ușoară dezaliniere între componentele conectate. Dacă aceste mișcări sunt transferate direct în conductele rigide, se poate dezvolta stres suplimentar în jurul îmbinărilor și interfețelor echipamentelor.
Un furtun flexibil de cauciuc creează o secțiune flexibilă în conductă. Capacitatea sa de a se îndoi și de a adapta anumite deplasări poate ajuta la adaptarea conexiunilor echipamentelor la condițiile reale de funcționare.
- Ajută la acomodarea vibrațiilor echipamentului.
- Permite anumite deplasări ale conductei.
- Oferă flexibilitate în ceea ce privește conexiunile echipamentelor.
- Poate simplifica conexiunile acolo unde spațiul de instalare este limitat.
- Suportă aplicații care necesită îndepărtarea echipamentului sau instalarea repetată.
- Poate fi configurat pentru diferite medii și condiții de operare.
Raza de îndoire admisă reală, intervalul de deplasare, presiunea nominală și metoda de instalare trebuie întotdeauna confirmate în raport cu construcția furtunului și cerințele specifice ale proiectului.
Cum este construit furtunul?
Performanța unui furtun de cauciuc cu diametru mare depinde de interacțiunea stratului său interior de cauciuc, armăturii, stratului exterior de cauciuc și conexiunile de capăt. O structură selectată corespunzător ajută furtunul să reziste la condițiile mecanice și de mediu așteptate în timpul service-ului.
Strat interior de cauciuc
Stratul interior de cauciuc este în contact direct cu mediul transportat. Prin urmare, formularea sa trebuie selectată în funcție de caracteristicile materialului transportat, în special atunci când sistemul manipulează șlam abraziv, particule minerale, apă de mare sau alte medii solicitante.
Strat de material ranforsat
Straturile de țesătură întărite ajută la susținerea structurii furtunului și la suportarea sarcinilor de presiune. Proiectarea armăturii trebuie să corespundă diametrului, presiunii, lungimii și condițiilor de operare necesare.
Armare spirală din sârmă de oțel
Atunci când este necesar un suport de aspirație sau vacuum, poate fi încorporată o structură de armare spirală din sârmă de oțel. Această configurație ar trebui specificată în funcție de condițiile reale de vid, mai degrabă decât selectată numai pe baza diametrului furtunului.
Strat exterior de cauciuc
Stratul exterior de cauciuc asigură protecție împotriva expunerii mediului și contribuie la rezistența furtunului la îmbătrânirea externă și la condițiile de funcționare.
Capetele cu flanșe
Flanșele asigură o legătură practică prin șuruburi între furtun și conducta sau echipamentul din jur. JIDONGDA poate configura oțel carbon, oțel inoxidabil sau alte materiale de flanșă conform aplicației, standardului sau desenului clientului.
Care sunt avantajele cheie?
Selectarea furtunului flexibil adecvat poate aborda mai multe provocări comune în sistemele de transport cu diametru mare. Principalele avantaje includ:
- Capacitate flexibilă de conectare:Corpul din cauciuc permite anumite îndoiri și deplasări, făcându-l potrivit pentru interfețele echipamentelor afectate de vibrații sau mișcări.
- Transport cu debit mare:Un diametru intern mare poate suporta transferuri de volum mare în cazul în care condițiile proiectului necesită o capacitate de debit mai mare.
- Integrare convenabilă a flanșei:Capetele cu flanșe pot fi asortate la standarde comune sau personalizate conform desenelor tehnice.
- Armare adaptabila:Întărirea țesăturii și structurile opționale din sârmă de oțel spirală pot fi selectate în funcție de cerințele de presiune și vid.
- Adaptabilitate media:Compușii interiori adecvați de cauciuc pot fi selectați pentru apă, șlam, șlam mineral, nisip, pietriș și alte medii specificate.
- Flexibilitatea OEM și ODM:Diametrul, lungimea, presiunea, vidul, temperatura, configurația flanșei, compusul de cauciuc și culoarea pot fi personalizate pentru aplicații non-standard.
Unde este folosit în mod obișnuit?
Aplicarea unui furtun flexibil cu flanșă de diametru mare se extinde în industriile în care sunt necesare transferuri de materiale de volum mare și conexiuni flexibile pentru echipamente.
| Industrie | Aplicație tipică | Considerent cheie |
|---|---|---|
| Minerit | Transportul nămolului mineral și a sterilului | Abraziune, dimensiunea particulelor, concentrație, presiune |
| Dragarea | Transfer de nămol, nămol și nisip | Vacuum, abraziune, debit, flexibilitate |
| Porturi | Transport de lichide și materiale cu debit mare | Diametru, compatibilitate medie, potrivire flanșă |
| Nisip și pietriș | Amestecurile apă-nisip și transportul particulelor | Rezistență la uzură și întărire |
| Utilaje de constructii | Pompă flexibilă și conexiuni mobile la conducte | Mișcare, spațiu de îndoire, presiune |
| Transport industrial | Apă industrială, șlam și medii adecvate | Temperatura, presiunea, compusul de cauciuc |
Pentru proiectele care implică medii specializate sau condiții severe de funcționare, cumpărătorii ar trebui să furnizeze informații detaliate despre aplicare înainte de finalizarea construcției furtunului.
Ce parametri tehnici ar trebui să ia în considerare cumpărătorii?
Un furtun nu trebuie selectat numai după diametrul nominal. O specificație completă trebuie să ia în considerare cerințele mecanice, chimice, termice și de conectare ale aplicației.
| Parametru | De ce contează |
|---|---|
| Diametrul interior | Determină pasajul de curgere disponibil și dimensiunea conexiunii. |
| Lungime | Influențează geometria instalării, permisiunea de mișcare și condițiile de îndoire. |
| Presiunea de lucru | Determină armătura necesară și construcția generală a furtunului. |
| Vacuum de lucru | Important pentru aplicațiile de aspirație și selectarea structurilor de suport pentru vid. |
| Temperatura de lucru | Determină dacă compusul de cauciuc selectat este potrivit pentru mediu și mediu. |
| Mediu de transport | Influențează selecția compusului de cauciuc și cerințele de rezistență la uzură. |
| Debitul | Ajută la determinarea diametrului adecvat și a configurației de funcționare. |
| Flanșă Standard | Asigură compatibilitatea cu echipamentul de împerechere sau conducta. |
Informațiile despre produs JIDONGDA indică faptul că conexiunile cu flanșe pot fi configurate conform GB, DIN, ANSI, JIS, ASME sau desenele clientului. Specificațiile finale ar trebui confirmate pe baza proiectului real și nu presupuse dintr-o descriere generală a catalogului.
Cum ar trebui cumpărătorii să aleagă furtunul potrivit?
Pentru echipele de achiziții industriale, furnizarea de informații complete de operare în faza de ofertă poate face confirmarea tehnică mai eficientă. O fișă de specificații utilă ar trebui să includă:
- Diametrul interior necesar.
- Lungimea totală a furtunului.
- Presiune de lucru normală și maximă.
- Presiunea de vid necesară pentru serviciul de aspirație.
- Tipul de mediu de transport.
- Temperatura de funcționare și a mediului ambiant.
- Debitul necesar.
- Intervalul de îndoire sau deplasare necesar.
- Flanșă standard și dimensiuni.
- Cantitatea necesară și destinația de livrare.
Aplicațiile abrazive necesită informații suplimentare. De exemplu, proiectele de șlamuri minerale ar trebui să identifice dimensiunea și concentrația particulelor, astfel încât cauciucul interior și structura de armare să poată fi evaluate în mod corespunzător.
Cumpărătorii pot revizui, de asemenea, soluții similare, cum ar fi furtun de cauciuc cu flanșă de diametru mare, furtun de cauciuc de dragare cu diametru mare și alte soluții de furtun de cauciuc cu diametru mare atunci când compară diferite cerințe ale conductelor.
Cum poate fi susținută durata de viață?
Instalarea corectă și inspecția regulată sunt importante pentru menținerea performanței oricărui furtun industrial din cauciuc. Chiar și un furtun proiectat corespunzător poate suferi daune premature dacă este instalat incorect sau operat în afara limitelor sale confirmate.
- Nu depășiți presiunea de lucru confirmată, presiunea de vid sau intervalul de temperatură.
- Evitați întinderea, răsucirea sau îndoirea bruscă a furtunului în timpul instalării.
- Verificați suprafața exterioară de cauciuc pentru fisuri, umflături, tăieturi și uzură anormală.
- Verificați conexiunile cu flanșă pentru scurgeri și semne de slăbire.
- Monitorizați furtunurile utilizate cu medii abrazive pentru modele de uzură neobișnuite.
- Opriți funcționarea și reevaluați condițiile de lucru dacă se observă daune structurale sau prăbușire anormală a furtunului.
Instalarea ar trebui să se asigure, de asemenea, că fețele flanșei, găurile pentru șuruburi, suprafețele de etanșare și componentele de îmbinare sunt aliniate corect. Furtunul nu trebuie forțat într-o poziție care creează solicitări mecanice inutile.
Întrebări frecvente
Care sunt principalele avantaje ale unui furtun de cauciuc flexibil cu flanșă de diametru mare?
Avantajele sale principale sunt combinația dintre capacitatea de transport cu diametru mare și capacitatea de conectare flexibilă. Poate fi utilizat în cazul în care vibrația echipamentului, deplasarea conductei, abaterea la instalare sau mișcarea echipamentului mobil trebuie să fie adaptată.
Poate JIDONGDA să producă flanșa conform desenelor clientului?
Da. Configurațiile flanșelor pot fi confirmate conform standardelor aplicabile, dimensiunilor, cerințelor de conectare sau desenelor clientului. Materialul flanșei poate fi selectat și în funcție de cerințele proiectului.
Se poate folosi acest tip de furtun pentru șlam mineral?
Da. Poate fi configurat pentru aplicații cu șlam mineral. Cu toate acestea, dimensiunea particulelor, concentrația de suspensie, debitul, presiunea, temperatura și condițiile de uzură trebuie furnizate astfel încât să poată fi evaluate compusul interior de cauciuc adecvat și structura de armare.
Furtunul poate fi personalizat pentru aplicații non-standard?
Da. Personalizarea poate acoperi diametrul, lungimea, presiunea, presiunea de vid, temperatura, configurația flanșei, compusul de cauciuc și culoarea. Desenele clientului, mostrele sau parametrii tehnici detaliați pot fi utilizate în timpul confirmării specificațiilor.
Ce informații ar trebui să furnizez atunci când solicit o ofertă?
Cele mai utile informații includ diametrul interior, lungimea, presiunea de lucru, necesarul de vid, mediul de transport, temperatura, debitul, cerințele de îndoire sau deplasare, standardul de flanșă, dimensiunile flanșei, cantitatea și destinația.
Care este timpul obișnuit de livrare?
Produsele standard pot fi aranjate în general în aproximativ 7-20 de zile lucrătoare, în timp ce produsele personalizate și specificațiile speciale trebuie confirmate în funcție de cerințele reale ale comenzii.
Concluzie
Un furtun flexibil de diametru mare bine selectat poate oferi o conexiune eficientă între conductele de mare capacitate și echipamentele în care sunt implicate mișcare, vibrații, abateri la instalare sau medii solicitante. Combinația de construcție flexibilă din cauciuc, straturi de armare și conexiuni cu flanșe face ca acest furtun să fie potrivit pentru o gamă largă de aplicații de transport minier, dragare, port, construcții, nisip și pietriș și transport industrial.
JIDONGDA acceptă configurații personalizate bazate pe diametru, lungime, presiune, vid, temperatură, mediu de transport, cerințe de flanșă și compus de cauciuc. Pentru proiectele în care specificațiile standard ale furtunului nu se potrivesc pe deplin cu condițiile de instalare, furnizarea de informații tehnice complete permite evaluarea mai precisă a structurii furtunului și a configurației conexiunii. Dacă căutați o soluție fiabilă pentru o conexiune solicitantă la conducte,contactaţi-necu desenele dvs., parametrii de operare sau cerințele proiectului pentru a discuta cu JIDONGDA o soluție de furtun personalizată adecvată.
