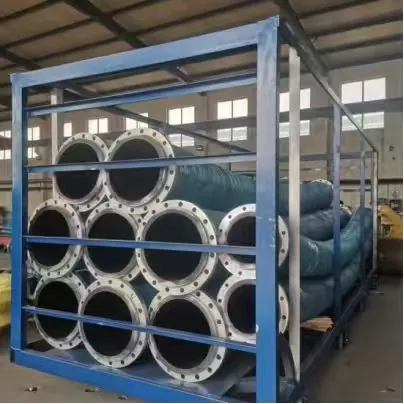

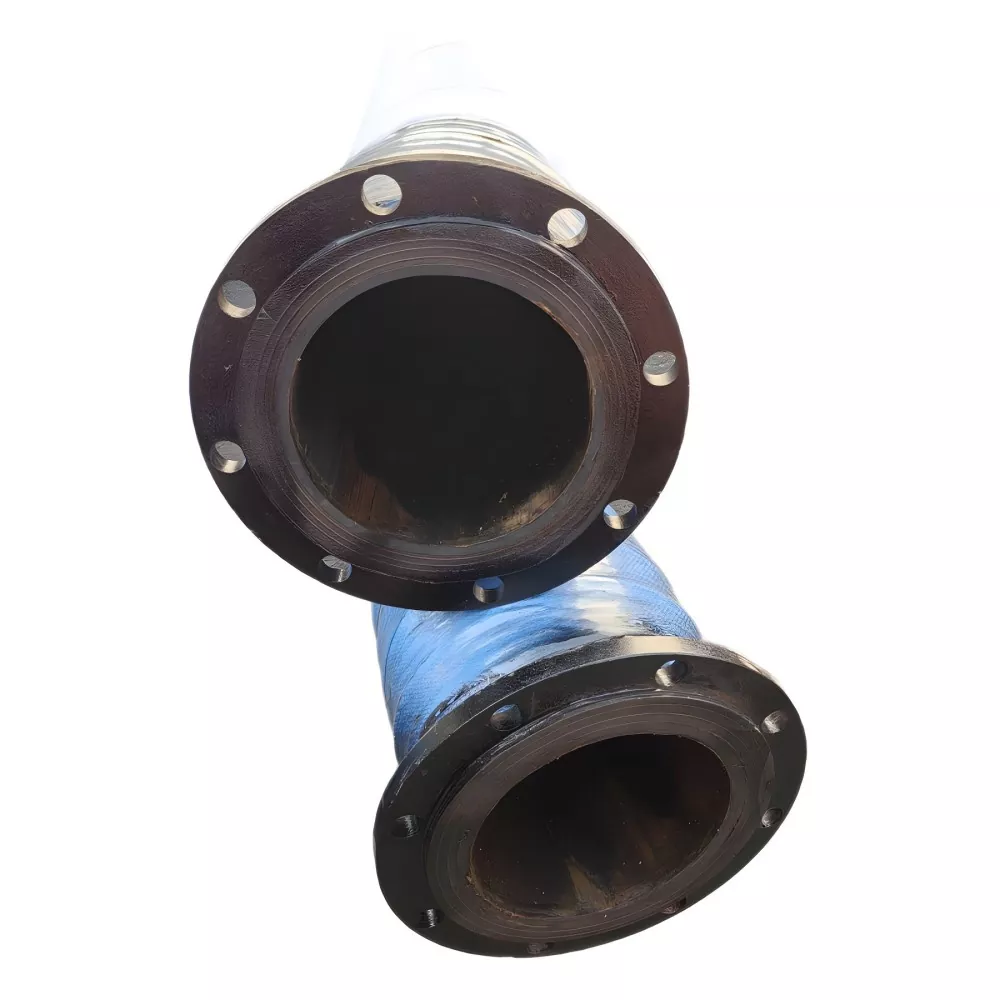

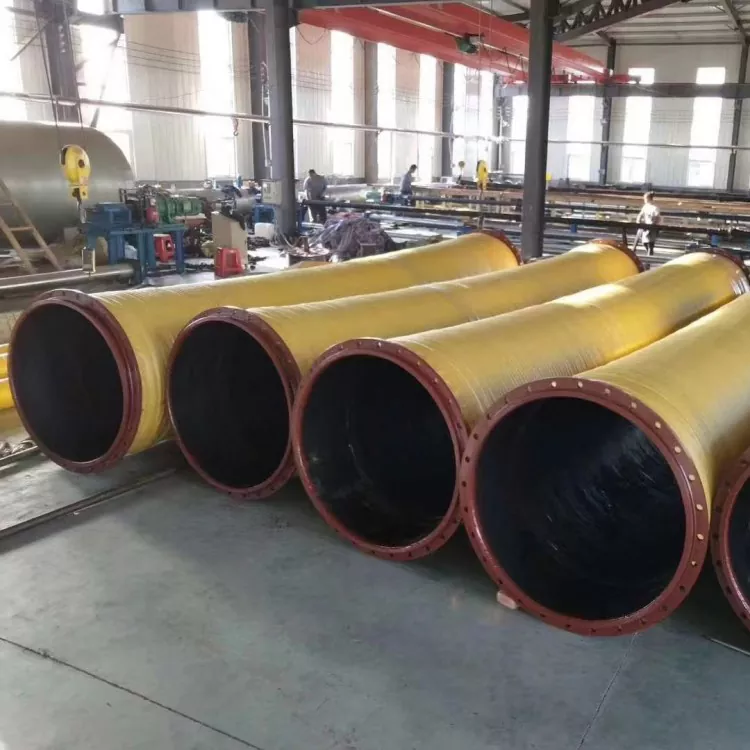

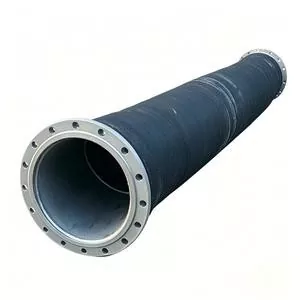

Furtun flexibil din cauciuc cu flanșă de diametru mare

Furtunul de cauciuc flexibil cu flanșă de diametru mare JIDONGDA este utilizat în principal pentru conexiunea flexibilă și transportul media între echipamente mari, unități de pompare, conducte și echipamente mobile.

Produsul adoptă un corp de furtun din cauciuc combinat cu structuri de armare și este echipat cu flanșe la ambele capete. Este potrivit pentru transportul:

· Apă

· Apă de mare

· Slam

· Slamul mineral

· Nisip și pietriș

· Iazuri

· Unele medii industriale

Poziționarea principală a acestui produs este conexiunea flexibilă. Prin urmare, în timpul selecției, pe lângă presiune și diametru, ar trebui să fie luați în considerare și factori precum vibrația echipamentului, deplasarea conductei, abaterea la instalare, spațiul de îndoire și lungimea furtunului.

Avantaje cheie

01 | Capacitate de conectare flexibilă

Corpul furtunului din cauciuc oferă o anumită adaptabilitate la îndoire și deplasare, făcându-l potrivit pentru conexiuni flexibile în apropierea interfețelor echipamentelor.

02 | Transport cu debit mare

Structura cu diametru mare poate fi utilizată pentru transportul media de volum mare. Gama de diametre specifice va fi confirmată în funcție de cerințele reale ale produsului și ale proiectului.

03 | Potrivirea flanșei

Ambele capete pot fi echipate cu oțel carbon, oțel inoxidabil sau alte flanșe și pot fi potrivite conform standardelor comune sau desenelor clienților.

04 | Structură opțională de aspirație și refulare

În funcție de cerințele reale de vid, pot fi configurate structuri de armătură adecvate și cadre spiralate din sârmă de oțel.

05 | Adaptabilitate medie

Pentru medii precum apa, apa de mare, nămolul, nămolul mineral și nisipul, pot fi selectate materiale de cauciuc interioare adecvate în funcție de cerințele materialelor și condițiile de uzură.

06 | Personalizare non-standard

Personalizarea este disponibilă pentru:

· Diametrul

· Lungime

· Presiunea

· Presiunea de vid

· Temperatura

· Flanșă

· Compus de cauciuc

· Culoare

Structura produsului

Stratul interior de cauciuc contactează direct mediul de transport.

Stratul de material ranforsat suporta sarcina de presiune.

Când este necesar un suport de vid, poate fi configurată o structură de armare spirală din sârmă de oțel.

Stratul exterior de cauciuc oferă rezistență la îmbătrânire și protecție a mediului.

Flanșele de capăt sunt utilizate pentru conexiunile cu șuruburi între echipamente și conducte.

De ce să alegeți o structură cu flanșă flexibilă

Atunci când conductele fixe se confruntă cu vibrații ale unității de pompare, mișcarea echipamentului sau erori de instalare, pot apărea solicitări suplimentare la punctele de conectare.

Furtunurile flexibile din cauciuc pot servi ca secțiuni flexibile în conducte, ajutând la anumite deplasări și vibrații.

Raza de îndoire admisă reală, intervalul de deplasare și metoda de instalare trebuie confirmate în funcție de structura specifică.

Locații tipice de instalare

Folosit în mod obișnuit la:

· Capetele de aspirație sau refulare ale pompei

· Conexiuni între echipamente și conductele principale

· Puncte de conectare a echipamentelor mobile

· Conducte industriale care necesită instalare și dezasamblare frecventă

Dimensiunile flanșei trebuie să se potrivească cu flanșa de îmbinare, suprafața de etanșare și pozițiile orificiilor pentru șuruburi.

Parametrii tehnici

Industrii de aplicare

Minerit:
Folosit pentru transportul nămolului mineral, steril și medii care conțin particule.

Dragarea:
Folosit pentru transportul nămolului, nămolului și nisipului.

Porturi:
Folosit pentru transportul de lichide și materiale cu debit mare.

Nisip și pietriș:
Folosit pentru transportul amestecurilor de apă-nisip și materiale cu particule.

Utilaje de constructii:
Folosit pentru conexiuni flexibile între pompe, echipamente și conducte mobile.

Transport industrial:
Folosit pentru apă industrială, nămol și alte medii de transport adecvate.

Puncte de selecție

La cumpărare, se recomandă să furnizați următoarele informații:

· Diametrul interior

· Lungime

· Presiunea de lucru

· Presiunea vidului de lucru

· Mediul de transport

· Temperatura

· Debitul

· Cerințe de îndoire/deplasare

· Flanșă standard

Dacă este utilizat pentru aplicații de aspirație în vid, nivelul de presiune a vidului trebuie specificat clar.

Dacă se transportă medii abrazive, cum ar fi nisip sau suspensie minerală, trebuie furnizate dimensiunea și concentrația particulelor.

Utilizare și întreținere

· Evitați depășirea presiunii confirmate, a presiunii de vid și a intervalului de temperatură.

· Nu întindeți sau răsuciți forțat furtunul în timpul instalării.

· Inspectați în mod regulat crăpăturile din cauciuc exterior, umflăturile, uzura anormală și scurgerile din flanșă.

· Opriți utilizarea furtunului și reconfirmați condițiile de funcționare dacă au loc daune structurale sau prăbușire anormală a furtunului.

Personalizare produs / OEM și ODM

Pentru specificațiile non-standard, produsele pot fi confirmate conform desenelor clientului, mostrelor sau parametrilor tehnici.

Se recomandă furnizarea:

Diametru interior / ID: ____

Lungime / Lungime: ____ m

Presiune de lucru / Presiune de lucru: ____ MPa

Vacuum de lucru / Vide: ____ kPa

Temperatura de lucru / Temperatura: ____ ℃

Mediu de transport / Mediu: ____

Flanșă Standard / Flanșă Standard: ____

Dimensiuni flanșă / Dimensiuni flanșă: ____

Cantitate de achiziție / cantitate: ____

Port de destinație / Destinație: ____

FAQ

Care sunt principalele avantaje ale acestui furtun?

Principalele avantaje sunt combinația dintre transportul cu diametru mare și capacitatea de conectare flexibilă, făcându-l potrivit pentru aplicații care implică vibrații ale echipamentelor, deplasarea conductei și abaterea la instalare.

Flanșa poate fi fabricată conform desenelor?

Da. Confirmarea tehnică poate fi efectuată conform standardului de flanșă, dimensiunilor sau desenelor furnizate de clienți.

Poate fi folosit pentru șlam mineral?

Da. Materialele de cauciuc interior adecvate și structurile de armare pot fi selectate în funcție de concentrația de suspensie minerală, dimensiunea particulelor, debitul, presiunea și temperatură.

Care este MOQ-ul?

MOQ este confirmat în funcție de specificații, lungime, structură și cerințe de personalizare.

Produsele standard pot suporta achiziții în loturi mici în funcție de condițiile comenzii.

Care este timpul de livrare?

Produsele standard pot fi aranjate de obicei în aproximativ 7-20 de zile lucrătoare.

Produsele personalizate și specificațiile speciale vor fi confirmate conform cerințelor comenzii.
