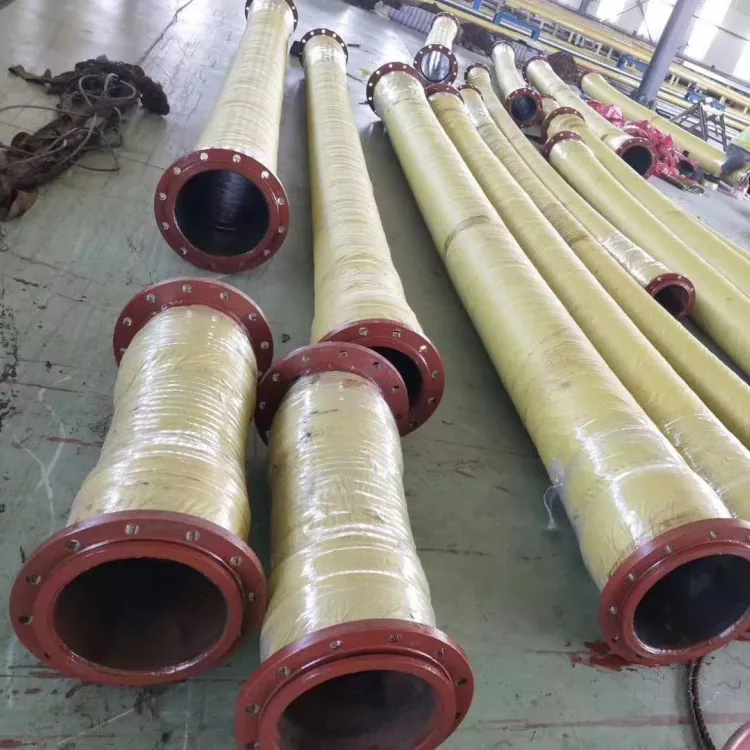

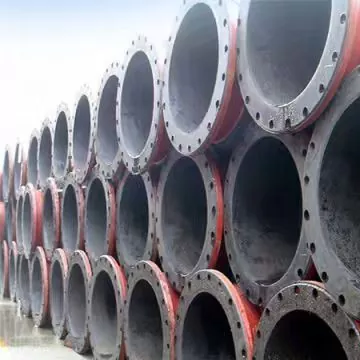

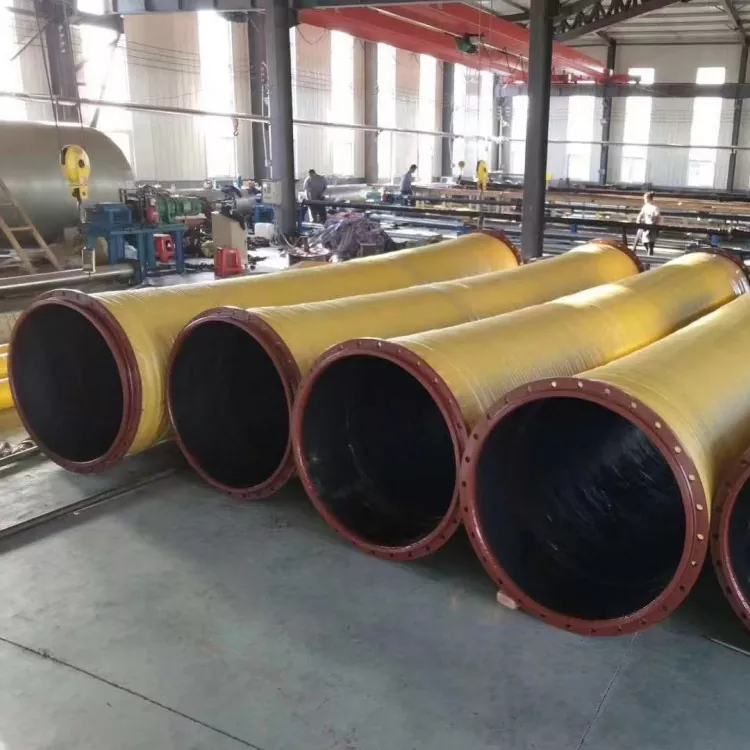

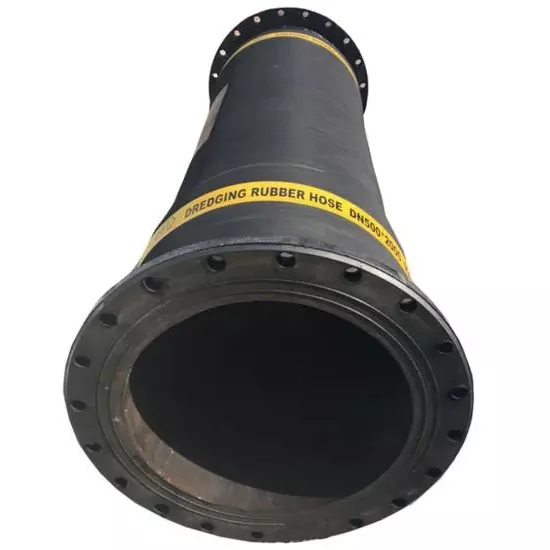

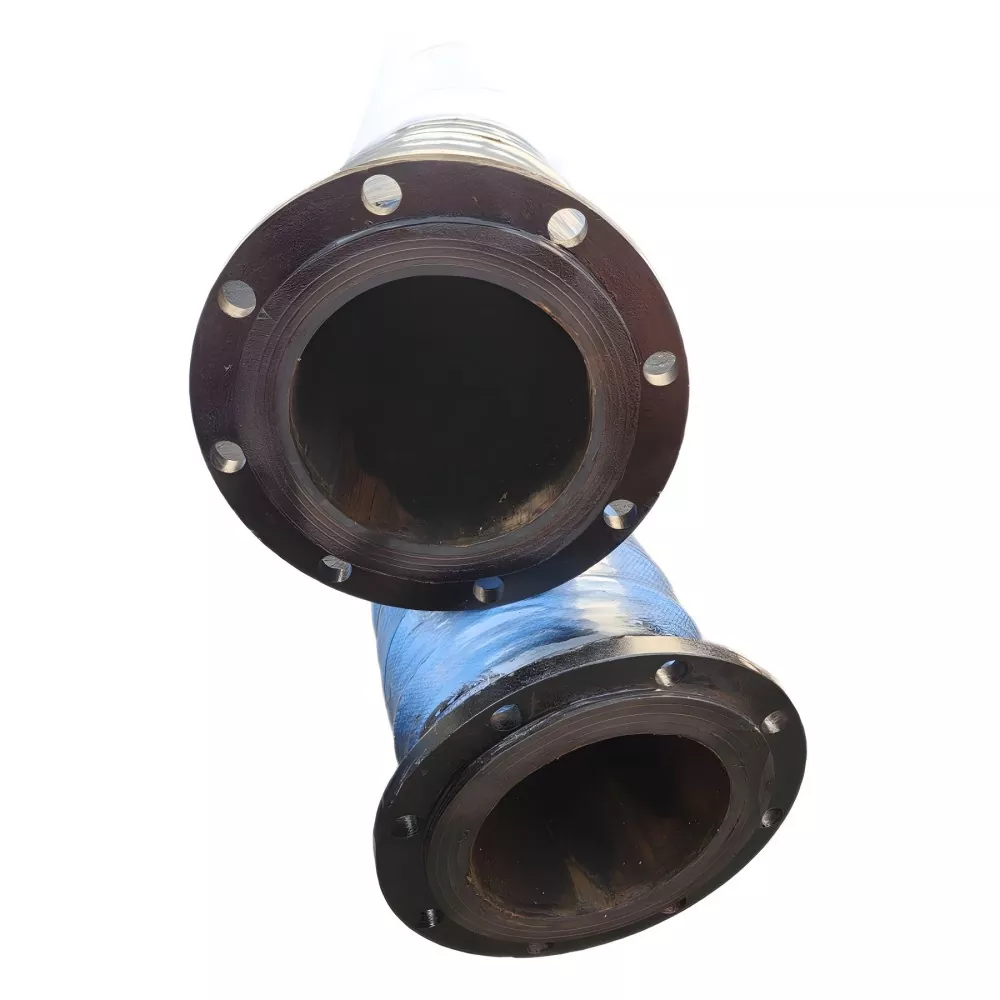

Furtun din cauciuc cu flanșă, cu diametru mare

Furtunul din cauciuc cu flanșă, cu diametru mare, JIDONGDA, este proiectat pentru medii de inginerie mai solicitante în comparație cu furtunurile de transport obișnuite.

Mijloacele precum nămolul mineral, nisipul, pietrișul și sterilul pot cauza uzura continuă a peretelui interior al furtunului. Între timp, funcționarea echipamentelor mari poate implica, de asemenea, vibrații, fluctuații de presiune și sarcini mecanice.

Prin urmare, selecția acestui produs nu ar trebui să se concentreze pe un singur parametru, ci ar trebui să ia în considerare potrivirea generală a:

· Rezistența la uzură a cauciucului interior

· Strat de armare

· Protecție exterioară din cauciuc

· Conexiune cu flanșă

· Condiții reale de funcționare

Logica de selecție pentru sarcini grele

Furtunurile grele nu înseamnă doar creșterea grosimii peretelui.

Ceea ce trebuie confirmat este nivelul mediu de uzură, presiunea de lucru, presiunea de vid, lungimea, starea de încovoiere, mediul de instalare și condițiile de solicitare a flanșei.

Pentru aplicații cu șlam foarte abraziv, dimensiunea particulelor și concentrația mediului trebuie furnizate ca prioritate.

Structură și design rezistent la uzură

Stratul interior de cauciuc este responsabil pentru contactul mediu și rezistența la uzură.

Mai multe straturi de armătură din țesătură/țesătură din cordon formează structura principală de armare.

În funcție de condițiile de aspirație, se poate adăuga sârmă spirală de oțel.

Stratul exterior de cauciuc asigură protecția mediului.

Flanșa servește ca structură de legătură finală.

Mediile care conțin particule precum nisip, suspensie minerală și steril se vor spăla și uza continuu peretele interior.

Materialul de cauciuc interior și structura trebuie selectate în funcție de condițiile reale de uzură.

Informațiile existente nu specifică un compus unificat de cauciuc rezistent la uzură, astfel încât comanda finală ar trebui confirmată în funcție de condițiile de operare specifice.

Parametrii tehnici și controlul calității

Diametrul, lungimea, presiunea de lucru, presiunea vidului de lucru și temperatura trebuie confirmate în funcție de structură.

În funcție de cerințele comenzii, inspecțiile pot fi efectuate pentru:

· Aspect

· Dimensiuni

· Flanșă

· Presiunea

· Vacuum / Presiune Negativă

· Duritate

· Performanța cauciucului

Standardele speciale de testare trebuie convenite în prealabil.

Industrii de aplicare

Minerit:
Suspensie minerală, steril și șlam de minereu.

Nisip și pietriș:
Nisip, pietriș și amestecuri apă-nisip.

Porturi:
Transport materiale portuare și lichide.

Oţel:
Transportul apei industriale și a nămolului în industria siderurgică.

Echipament greu:
Pompe mari, echipamente și conducte de inginerie.

Configurația flanșei

Flanșele pot fi confirmate în funcție de:

· GB

· DIN

· ANSI

· JIS

· ASME

· Desenele clienților

În timpul achiziției, trebuie verificate următoarele detalii ale flanșei:

· Diametrul exterior al flanșei

· Numărul de găuri pentru șuruburi

· Diametrul orificiului șurubului

· Distație între orificiile șuruburilor

· Grosimea

· Suprafață de etanșare

· Dimensiunile conexiunii

Avantaje cheie

01 | Structură rezistentă
În funcție de presiune, lungime și condiții medii de funcționare, pot fi configurate structuri de armare multistrat.

02 | Soluție rezistentă la uzură
Pentru mediile abrazive, cum ar fi nisipul, nămolul mineral și sterilul, pot fi selectate soluții de cauciuc interioare rezistente la uzură.

03 | Capacitate cu diametru mare
Potrivit pentru sisteme de transport mari și transport de medii cu debit mare.

04 | Conexiune cu flanșă
Diferite standarde de flanșă și materiale pot fi configurate în funcție de interfețele echipamentelor.

05 | Structură opțională de aspirație și refulare
În funcție de condițiile de vid, pot fi configurate sârmă spirală de oțel și alte structuri de susținere.

06 | Personalizarea proiectului
Suportă personalizarea specificațiilor, presiunii, lungimii, flanșei și materialelor în funcție de cerințele proiectului.

Focus de întreținere

În condiții de funcționare grele, trebuie stabilite înregistrări regulate de inspecție.

Trebuie acordată atenție:

· Uzura interioară și exterioară a cauciucului

· Bombata

· Crăpături

· Slăbirea flanșei

· Scurgeri

Dacă presiunea reală, presiunea de vid sau mediul de transport se modifică, adecvarea produsului trebuie reevaluată.

FAQ

Pentru ce situații sunt recomandate furtunurile grele?

Atunci când mediul de transport are o abraziune puternică, sarcina echipamentului este mare sau proiectul necesită o fiabilitate structurală mai mare, poate fi luată în considerare o configurație grea.

Poate fi folosit pentru transportul sterilului?

Da. Structura rezistentă la uzură poate fi confirmată în funcție de dimensiunea particulelor, concentrația, presiunea și debitul sterilului.

Furtunurile pentru sarcini grele sunt întotdeauna evaluate pentru o presiune mai mare decât furtunurile obișnuite?

Greutate nu înseamnă neapărat o presiune mai mare. Presiunea finală de lucru trebuie determinată în funcție de structura specifică și parametrii tehnici.

Pot fi acceptate desenele clienților?

Da. Flanșa și structura produsului pot fi confirmate conform desenelor clientului.

Poate fi folosit pentru comenzi în vrac de proiecte?

Da. Specificațiile, cantitatea, cerințele de inspecție și timpul de livrare pot fi stabilite împreună în timpul etapei de confirmare tehnică a proiectului.
