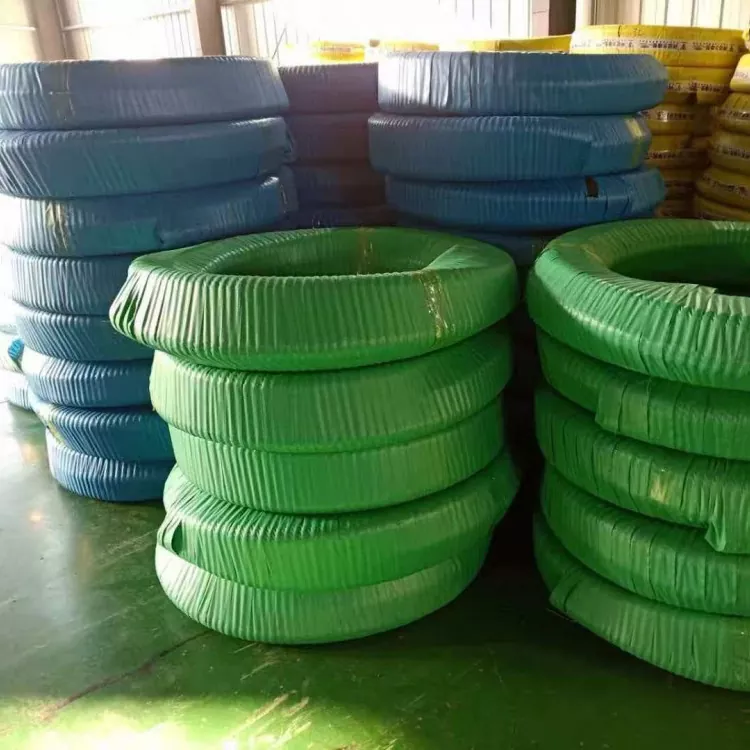

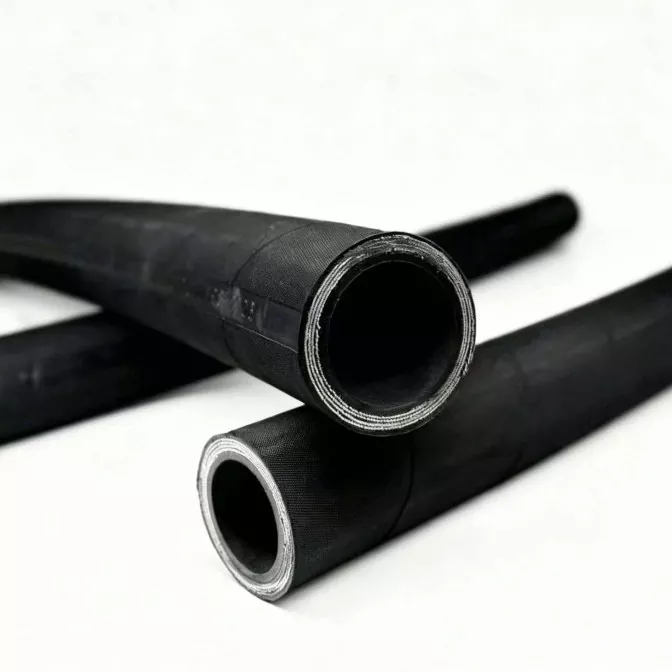

Furtun hidraulic de înaltă presiune din cauciuc

Furtunurile hidraulice de cauciuc de înaltă presiune sunt folosite pentru a transfera uleiul hidraulic în mașini și sisteme hidraulice. Sunt proiectate cu un tub interior, un strat de armare și un capac exterior pentru a satisface diferite cerințe de presiune și operare.

JIDONGDA oferă opțiuni de furtun hidraulic pentru echipamente de construcții, mașini agricole, echipamente miniere și aplicații industriale. Lungimile și ansamblurile de furtun personalizate sunt disponibile în funcție de specificațiile clientului.

Ce este un furtun hidraulic de înaltă presiune?

Un furtun hidraulic de cauciuc de înaltă presiune este o conductă flexibilă de presiune utilizată pentru transportul uleiului hidraulic sau a altor fluide hidraulice compatibile în sistemele hidraulice. Este de obicei compus dintr-un tub interior, un strat de armare și un capac exterior.

Tubul interior intră direct în contact cu fluidul transportat, stratul de armare rezistă la sarcina principală de presiune, iar capacul exterior protejează furtunul de factorii externi de mediu și de deteriorări mecanice.

În funcție de diferite presiuni de lucru, cerințe de impuls de presiune și medii de operare, furtunurile hidraulice de cauciuc de înaltă presiune pot fi fabricate cu diferite structuri de armare.

Furtun hidraulic împletit cu sârmă de oțel

Furtunurile hidraulice împletite cu sârmă de oțel sunt potrivite pentru sistemele hidraulice care necesită conexiuni flexibile și performanță de presiune corespunzătoare. În funcție de modelele specifice de produs, acestea pot îndeplini diferite cote de presiune și cerințe de aplicare.

Furtun hidraulic spiralat din sarma de otel

Furtunurile hidraulice spiralate din sârmă de oțel sunt proiectate pentru sisteme hidraulice care necesită o presiune de lucru specifică și o performanță a impulsului de presiune. Domeniul lor de aplicare depinde de modelul furtunului, de designul structurii de armare și de rezultatele testelor relevante.

Capacitatea de presiune a furtunurilor hidraulice de cauciuc de înaltă presiune nu poate fi determinată numai de aspect, diametru sau numărul de straturi de sârmă de oțel. Selecția finală ar trebui să se bazeze pe modelul de produs specific, parametrii tehnici, standardele aplicabile și rezultatele testelor.

Compatibilitate cu fluidul hidraulic

De ce este importantă compatibilitatea cu fluidul hidraulic?

Sistemele hidraulice folosesc de obicei ulei hidraulic, dar diferite echipamente pot funcționa cu diferite tipuri de fluide de lucru.

Dacă fluidul hidraulic este incompatibil cu materialul tubului interior al furtunului, poate cauza umflarea, întărirea, înmuierea, crăparea sau degradarea performanței, ceea ce poate afecta durata de viață a furtunului și siguranța în exploatare.

Când selectați un furtun de ulei hidraulic, trebuie confirmate următoarele informații:

· Tip de fluid hidraulic

· Compoziția fluidului

· Temperatura de lucru

· Presiunea de funcționare

· Condiții de mediu

Informațiile comune de selecție includ uleiuri hidraulice pe bază de minerale, fluide hidraulice sintetice și alte medii hidraulice specifice.

Compatibilitatea cu diferite fluide trebuie confirmată în funcție de formula reală, materialul tubului interior și condițiile de funcționare. Nu se poate presupune că același furtun hidraulic este potrivit pentru toate uleiurile hidraulice, fluidele sintetice sau fluidele pe bază de apă.

Dacă un sistem hidraulic folosește fluide speciale, se recomandă să furnizați numele fluidului și informațiile tehnice, astfel încât compatibilitatea materialului furtunului să poată fi confirmată în continuare.

Construcția furtunului

Un furtun de cauciuc hidraulic de înaltă presiune tipic constă de obicei din următoarele componente:

01｜Cameră interioară

Tubul interior intră direct în contact cu fluidul hidraulic.

Principalele considerații includ:

· Rezistența la ulei

· Compatibilitate cu fluide

· Rezistență la temperatură

· Flexibilitate

Materialul și grosimea tubului interior trebuie selectate în funcție de modelul specific de furtun și de condițiile de funcționare.

02｜Strat de armare

Stratul de armare este o structură cheie care determină capacitatea de presiune a furtunului.

În funcție de seria de produse și cerințele de presiune, furtunul poate adopta structuri de armare în spirală din sârmă de oțel sau sârmă de oțel.

Selecția ar trebui să ia în considerare:

· Presiunea de lucru

· Presiune de explozie

· Cerințe de impuls de presiune

· Diametrul furtunului

· Raza minimă de îndoire

· Condiții de instalare

Pentru sistemele hidraulice cu schimbări frecvente de presiune, este de asemenea necesar să se confirme dacă furtunul îndeplinește performanța necesară a impulsului de presiune.

03｜Copertă exterioară

Capacul exterior asigură protecție externă pentru structura de armare.

În funcție de mediul de operare, ar putea trebui luați în considerare următorii factori:

· Rezistența la abraziune

· Rezistența la intemperii

· Rezistență la ulei și grăsimi

· Rezistența la ozon

· Protecție mecanică

04｜Fitinguri hidraulice și ansamblu furtun

Furtunurile hidraulice de cauciuc de înaltă presiune pot fi echipate cu fitinguri adecvate în funcție de cerințele de conectare a echipamentelor pentru a forma un ansamblu de furtun hidraulic.

Opțiunile de montare disponibile includ:

· Fittinguri drepte

· Racorduri cu cot 45°

· Racorduri cu cot de 90°

· Fittinguri cu filet metric

· Fittinguri cu filet BSP

· Armaturi JIC

· Armaturi ORFS

· Fitinguri cu flanșă

Tipul de fiting specific, specificația filetului, metoda de etanșare și parametrii de sertizare trebuie să fie confirmați în funcție de interfețele echipamentelor și cerințele produsului.

Furtunul, fitingurile și parametrii de sertizare ar trebui să fie considerați ca un sistem de asamblare potrivit. Specificațiile diferite ale componentelor nu trebuie amestecate la întâmplare.

Specificatii tehnice

Presiune și temperatură de lucru

Presiunea de lucru, presiunea de spargere și temperatura de lucru sunt parametri tehnici diferiți și nu se pot înlocui reciproc.

Presiunea de lucru permisă a unui furtun este afectată de factori precum diametrul interior, structura armăturii, modelul produsului, temperatura și condițiile de funcționare. Când temperatura crește, este posibil ca presiunea de lucru permisă a unor furtunuri să fie ajustată în consecință.

Pentru sistemele hidraulice cu impulsuri de presiune continue sau frecvente, este, de asemenea, necesar să se confirme dacă performanța impulsului de presiune îndeplinește cerințele echipamentului.

Prin urmare, cumpărătorii ar trebui să selecteze modelul de furtun adecvat în funcție de aplicația reală și să confirme performanța finală pe baza datelor tehnice ale produsului și a rezultatelor testelor reale.

Aplicații tipice

Mașini de construcții — Excavatoare, încărcătoare, macarale și alte echipamente hidraulice.

Mașini agricole — Tractoare, recolte și echipamente agricole.

Echipamente industriale — Prese hidraulice, unități de putere și mașini industriale.

Echipament minier — Sisteme hidraulice care funcționează în medii industriale solicitante.

Echipamente de manipulare a materialelor — Stivuitoare, echipamente de ridicat și alte aplicații hidraulice.

Furtunul trebuie selectat în funcție de condițiile de funcționare ale echipamentului.

Certificari si documente ale companiei

Certificarea Sistemului de Management al Calitatii

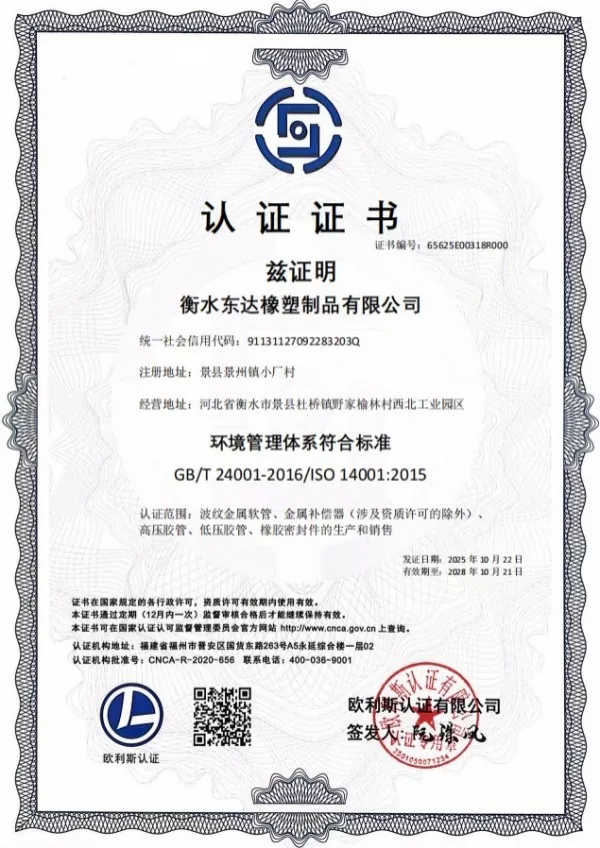

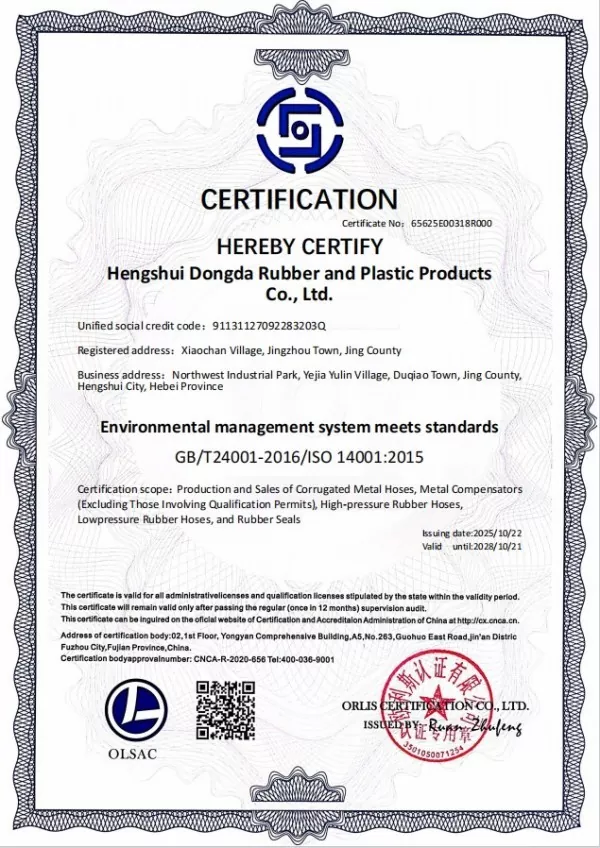

Certificarea Sistemului de Management de Mediu

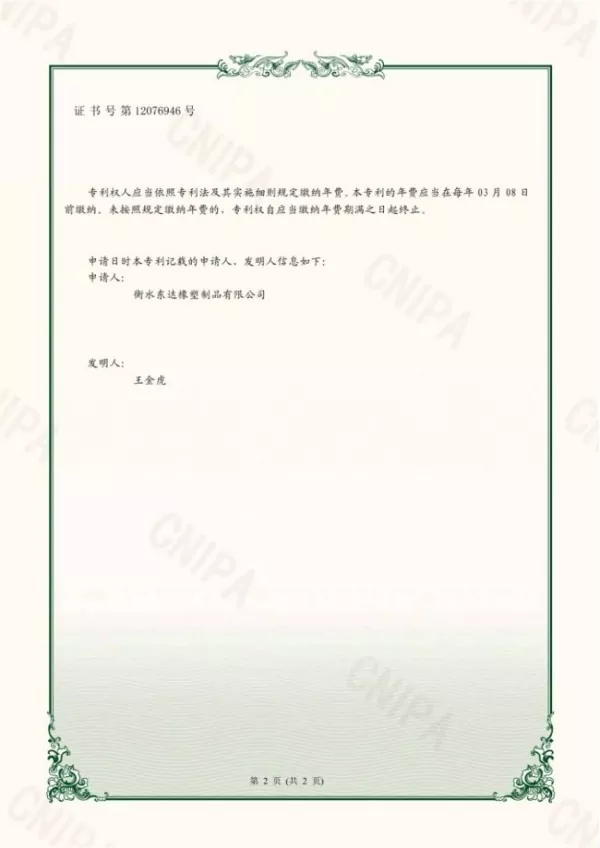

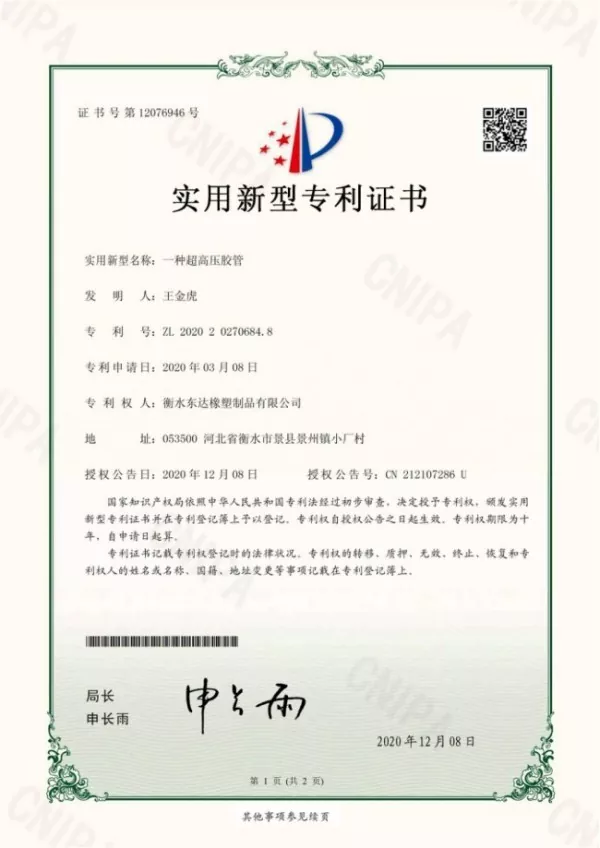

Certificat de brevet pentru furtun hidraulic de înaltă presiune

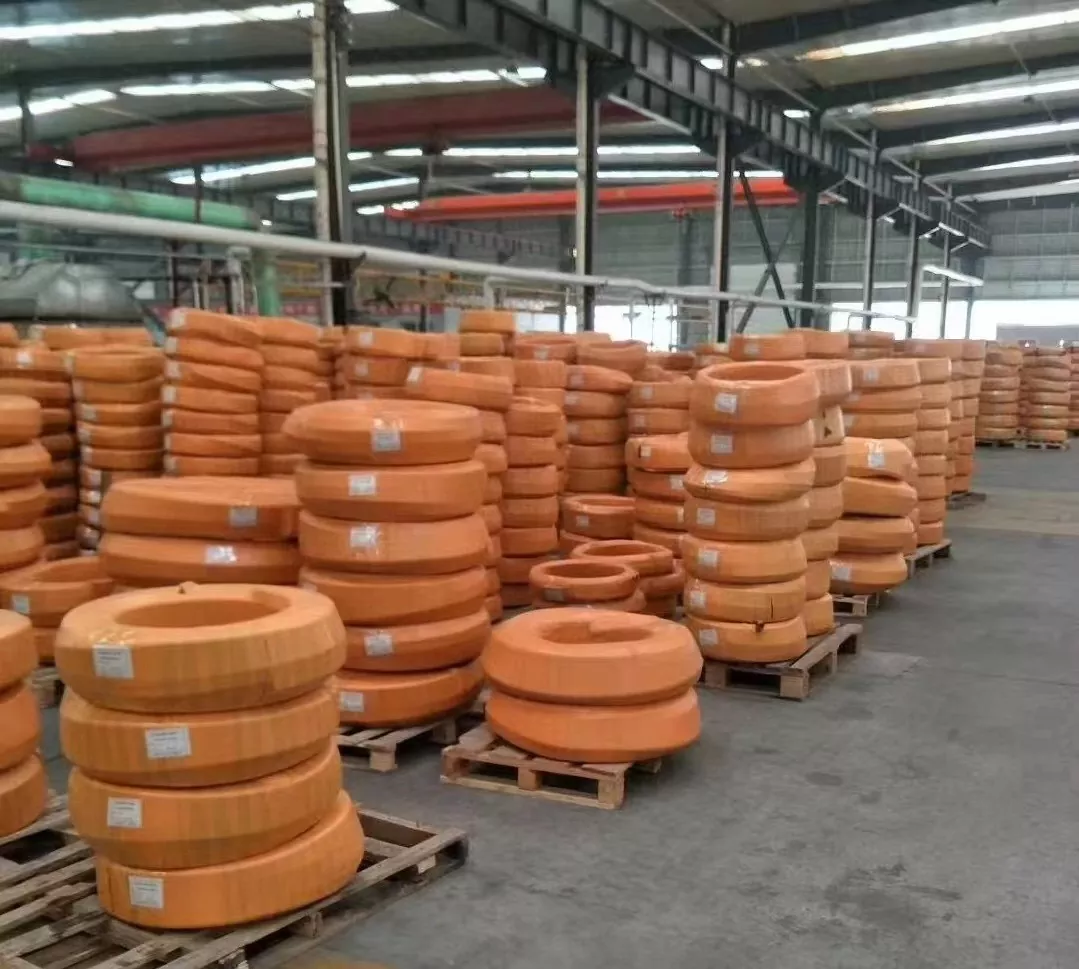

Fabrica și capacitatea de producție

De ce să alegeți furtunurile JIDONGDA?

JIDONGDA furnizează furtunuri hidraulice pentru diferite aplicații industriale și poate coordona aprovizionarea cu produse în funcție de cerințele clienților.

· Opțiuni de furtun spiralat și împletit cu sârmă de oțel

· Dimensiuni și lungimi personalizate

· Fitinguri hidraulice și ansambluri de furtunuri

· Specificații OEM și non-standard

· Potrivirea produselor bazată pe desene sau mostre

· Soluții de aprovizionare flexibile pentru diferite proiecte

Instalare și întreținere

· Selectați presiunea nominală corectă pentru sistemul dvs. hidraulic.

· Confirmați compatibilitatea dintre fluidul hidraulic și materialul furtunului.

· Evitați îndoirea excesivă, răsucirea și abraziunea externă.

· Folosiți fitinguri compatibile și specificațiile corecte de sertizare.

· Inspectați regulat pentru fisuri, umflături, scurgeri și fitinguri deteriorate.

Nu mai utilizați un furtun deteriorat și urmați procedurile de siguranță ale producătorului echipamentului înainte de inspecție sau înlocuire.

FAQ

Î1. Pentru ce se folosește un furtun hidraulic de înaltă presiune?

Furtunurile hidraulice de înaltă presiune sunt utilizate pentru a transfera ulei hidraulic sau fluide hidraulice compatibile în sistemele hidraulice, inclusiv mașini de construcții, echipamente industriale, mașini agricole și alte aplicații hidraulice.

Q2. Care este diferența dintre furtunurile hidraulice împletite și spiralate?

Furtunurile spiralate din sârmă de oțel și sârmă de oțel folosesc diferite structuri de armare. Presiunea lor nominală, flexibilitatea și performanța impulsului de presiune depind de designul specific al produsului și de specificațiile aplicabile.

Q3. La ce presiune de lucru poate rezista furtunul hidraulic?

Presiunea de lucru admisă depinde de seria furtunului, diametrul interior, structura de armătură și condițiile de funcționare. Vă rugăm să furnizați presiunea necesară și dimensiunea furtunului pentru selectarea modelului.

Q4. Puteți furniza furtunuri hidraulice cu fitinguri?

Da. Ansamblurile de furtunuri hidraulice pot fi furnizate conform specificațiilor de furtun și fiting compatibile, în funcție de disponibilitatea produsului și de cerințele de personalizare.

Î5. Ce fluide hidraulice sunt compatibile cu furtunurile dvs.?

Compatibilitatea depinde de tipul de fluid hidraulic, materialul tubului interior, temperatură și condițiile de funcționare. Vă rugăm să furnizați numele fluidului și informațiile tehnice relevante pentru confirmare.

Î6. Puteți personaliza lungimea furtunului și fitingurile?

Da. Lungimile personalizate și fitingurile compatibile pot fi evaluate în funcție de desenele clientului, mostre sau specificații tehnice.

Î7. Furnizați furtun hidraulic OEM?

Da. Aprovizionarea OEM și soluțiile de produse personalizate sunt disponibile în conformitate cu specificațiile produsului confirmate și cerințele comenzii.

Î8. Ce informații sunt necesare pentru o ofertă de furtun hidraulic?

Vă recomandăm să furnizați:

Diametrul interior + Presiune de lucru + Fluid hidraulic + Temperatura + Lungimea + Tip fiting + Cantitate

Q9. Cum aleg furnizorul potrivit de furtunuri hidraulice de înaltă presiune?

Alegeți un furnizor care vă poate ajuta la verificarea presiunii nominale, compatibilitatea fluidelor, structura de armare, specificațiile de montaj și documentația produsului. Selecția finală ar trebui să se bazeze pe condițiile reale de funcționare și pe specificațiile confirmate ale produsului.

Q10. Ce standarde sunt disponibile pentru furtunurile dvs. hidraulice?

Furtunurile hidraulice pot fi proiectate sau furnizate conform standardelor SAE sau EN aplicabile, în funcție de seria de produs reală. Vă rugăm să specificați standardul necesar, astfel încât conformitatea produsului să poată fi confirmată.
