Furtun metalic împletit din oțel inoxidabil

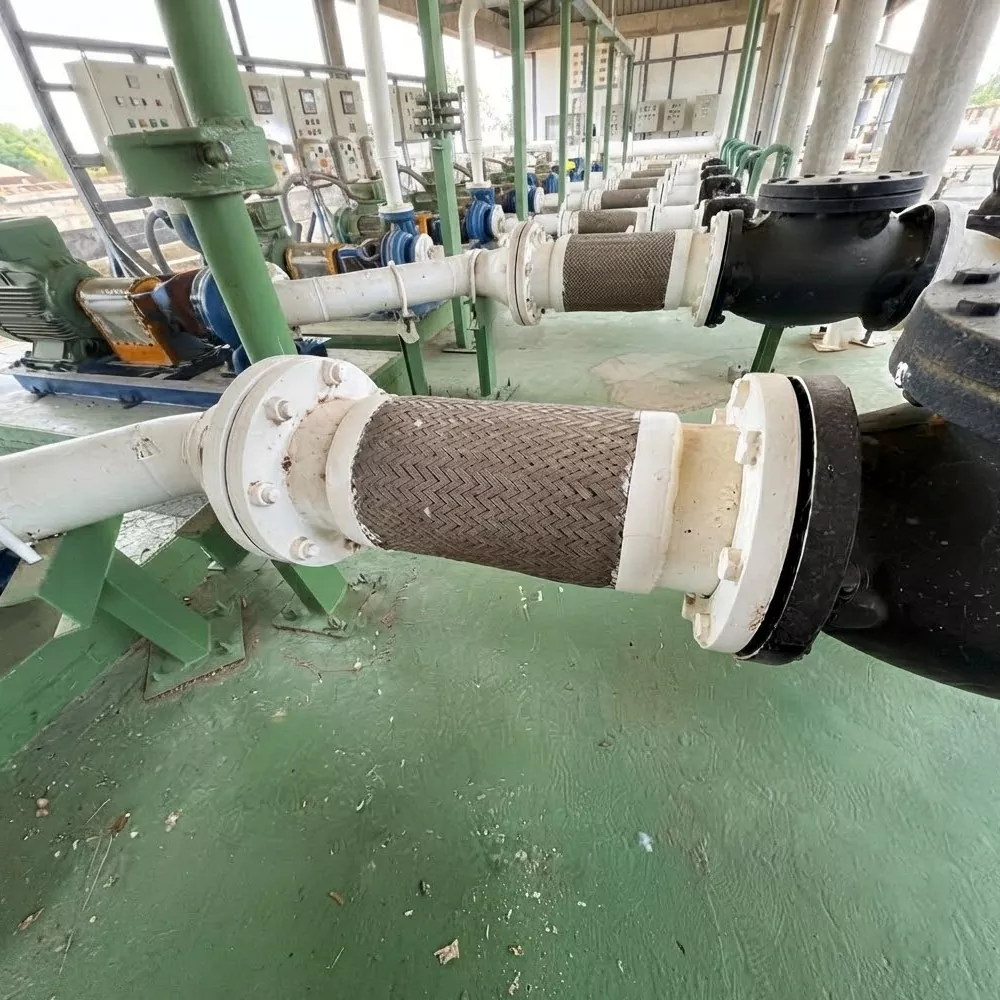

Conductele rigide tradiționale sunt susceptibile la fisuri, conexiuni slăbite și scurgeri cauzate de vibrațiile echipamentului, deplasarea pe mai multe axe sau deformarea termică. Combinând flexibilitatea, protecția mecanică și etanșarea fiabilă, furtunurile metalice împletite din oțel inoxidabil JIDONGDA servesc ca o alternativă excelentă la conductele rigide. Structura lor de protecție cu două straturi - cu un tub ondulat interior pentru a se adapta deformării și o împletitură exterioară pentru o protecție sporită - absoarbe sarcinile operaționale și compensează deplasarea conductei. Aceste furtunuri își mențin integritatea etanșării și stabilitatea performanței pe termen lung, chiar și în condiții de temperaturi extreme și fluctuații de presiune. Sunt utilizate pe scară largă pentru a conecta sistemele de transport de fluide asociate cu echipamente rotative (cum ar fi pompe, compresoare și grupuri electrogene) și sunt o componentă cheie a sistemelor hidraulice industriale moderne.

Avantajele cheie ale produsului

1. Compensarea deplasărilor multiplane

Acceptă deplasări axiale, laterale și unghiulare; ameliorează tensiunile la conducte cauzate de funcționarea echipamentului și de dilatarea/contracția termică, prevenind astfel ruperea conductei și slăbirea conexiunii.

2. Amortizare și protecție eficientă a vibrațiilor

Absoarbe și izolează eficient vibrațiile de la echipamentele rotative (cum ar fi pompele și compresoarele), prevenind transmiterea către componentele și conductele adiacente, ceea ce reduce semnificativ ratele de defecțiuni ale echipamentelor.

3. Interval de temperatură ultra-larg

Rezistă la temperaturi de la -196°C până la +450°C, îndeplinind cerințele operaționale pentru condiții extreme, cum ar fi transportul fluidului criogenic, circulația aburului la temperatură înaltă și transferul de medii industriale fierbinți.

4. Rezistență excelentă la coroziune

Fabricat din oțel inoxidabil SS304 sau SS316L, asigurând rezistență la oxidare, acizi, alcalii și uzură abrazivă; asigură stabilitate pe termen lung în medii agresive (de exemplu, industriile maritime și chimice) și garantează o durată de viață extinsă.

5. Compactitate, flexibilitate și ușurință de instalare

Materialul ușor și flexibil permite rutarea în spații restrânse sau complexe ale echipamentelor; aceasta simplifică instalarea și reduce termenele proiectului.

6. Specificații personalizabile și tipuri de conexiune

Suportă diverse opțiuni de conectare, inclusiv filete BSP și NPT, flanșe ANSI/DIN, cuplaje cu conectare rapidă și capete de sudură; diametrul, lungimea și configurația de împletire (strat simplu sau dublu) pot fi adaptate la condițiile de operare specifice.

Testare riguroasă a performanței și control al calității

1. Standarde de testare

Furtunurile metalice împletite din oțel inoxidabil sunt fabricate și testate în strictă conformitate cu standardele de siguranță a conductelor industriale EN ISO 10380 și ASME B31.3; îndeplinesc cerințele tehnice internaționale privind siguranța, flexibilitatea și amortizarea vibrațiilor pentru echipamente industriale.

2. Condiții de funcționare simulate

Sunt efectuate teste cuprinzătoare care acoperă atât condițiile industriale standard, cât și extreme, inclusiv sarcinile de vibrații dinamice prelungite, simularea deplasărilor multidirecționale, testarea presiunii ciclice la 25 bari și ciclurile termice într-un interval de la -196°C la +450°C.

3. Rezultate cheie ale testului

- Test de oboseală la impuls: Funcționare simulată care depășește 250.000 de cicluri; a menținut o flexibilitate stabilă și etanșeitate în condiții prelungite de vibrații și fluctuații de presiune, fără semne de degradare sau defecțiune.

- Test de rezistență a conexiunii: fitingurile au trecut cu succes testele de rupere și de sarcină mecanică, asigurând fiabilitatea conexiunii și o etanșare fără scurgeri, ceea ce reduce semnificativ nevoia de întreținere viitoare.

- Test de stabilitate structurală: După cicluri termice prelungite și teste de vibrații/șoc, stratul de împletire și tubul interior ondulat și-au păstrat integritatea structurală fără deformare sau deteriorare, demonstrând o rezistență superioară la oboseală.

Exemplu de aplicație practică

Cazul 1: Aplicarea în sistemul hidraulic a unei mașini de turnare continuă (CCM) la o fabrică metalurgică

O mare întreprindere metalurgică internă a folosit inițial țevi rigide de cupru în sistemul hidraulic al mașinii sale de turnare continuă. Vibrația prelungită a echipamentului și îndoirea frecventă a țevii au dus la răsuciri și scurgeri, ducând la opriri frecvente de întreținere și costuri de operare ridicate. După trecerea la furtunurile metalice împletite din oțel inoxidabil de la JIDONGDA — capabile să reziste la o presiune de funcționare de 8 MPa cu o rază de îndoire minimă de doar trei ori diametrul țevii — problemele de scurgere și ruptură au fost complet eliminate. Rata de defectare a echipamentelor a scăzut cu 90%, iar costurile de întreținere pe unitate au fost reduse cu 40%, asigurând funcționarea continuă și stabilă a sistemului hidraulic.

Exemplul de aplicare practică nr. 2: Proiectul de conducte de platformă offshore

O companie de inginerie din Asia de Sud-Est specializată în proiecte offshore a cerut conducte pentru a furniza energie și fluide de lucru către o platformă offshore. Conductele trebuiau să reziste la condiții dure de funcționare, inclusiv coroziune prin pulverizare de sare, vibrații induse de vânt și valuri și fluctuații de temperatură. JIDONGDA a furnizat furtunuri proiectate la comandă, cu împletitură din oțel inoxidabil SS316L rezistent la coroziune și mantale exterioare de protecție. După trei ani de operare continuă în larg, furtunurile nu au prezentat semne de coroziune, scurgeri sau daune structurale. Au rezistat cu succes mediului marin agresiv, au asigurat funcționarea sigură și stabilă a sistemului de conducte al platformei și au permis clientului să reducă semnificativ costurile de înlocuire și întreținere a echipamentelor.

Domenii cheie de aplicare

1. Echipamente industriale: pompe industriale, compresoare, grupuri electrogene, linii de producție automatizate

2. Sector energetic: echipamente pentru energie regenerabilă, sisteme de energie termică, sisteme de transport fluid criogenic

3. Echipamente maritime: motoare marine, sisteme de conducte ale navelor, echipamente auxiliare pentru platforma offshore

4. Industria generală: sisteme de abur și HVAC, echipamente de producție de precizie, sisteme de transport de fluide chimice

Specificații tehnice detaliate

Avantajele mărcii și serviciilor

JIDONGDA Stainless Steel Braided Metal Hose este o întreprindere specializată care integrează cercetare și dezvoltare, producție și vânzări de furtunuri flexibile din oțel inoxidabil. Folosim procese de producție mature, inclusiv formare, împletire și sudură, și respectăm cu strictețe standardele de producție, asigurându-ne că produsele noastre respectă normele internaționale ale industriei. Cu ani de experiență în colaborare cu producători globali de echipamente, antreprenori de inginerie și furnizori de întreținere industrială, ne exportăm produsele în America de Nord și Latină, Europa și Asia. Oferim servicii OEM și soluții de design personalizat cu timpi de realizare rapidi, alături de asistență tehnică profesională pentru instalare și operare, oferind soluții rentabile de furtunuri industriale clienților din întreaga lume.

Întrebări frecvente

Întrebarea 1: Furtunurile metalice împletite din oțel inoxidabil JIDONGDA pot compensa deplasarea multidimensională a conductei?

Produsele noastre sunt concepute special pentru a gestiona deformarea tridimensională a conductelor. Furtunurile compensează cu precizie deplasările axiale, laterale și unghiulare cauzate de funcționarea echipamentului și de fluctuațiile termice, menținând în același timp integritatea structurală și performanța etanșă.

Întrebarea 2: Care este diferența dintre materialele furtunurilor SS304 și SS316L și pe care ar trebui să aleg?

A2: SS304 oferă un echilibru optim de cost și performanță, împreună cu o bună rezistență la oxidare, făcându-l potrivit pentru aplicații industriale standard care implică abur, apă purificată și gaze industriale generale. SS316L oferă o rezistență superioară la coroziune acidă și alcalină, precum și o rezistență îmbunătățită la impact la temperaturi scăzute, făcându-l ideal pentru aplicații solicitante, cum ar fi mediile marine, procesarea chimică și manipularea fluidelor criogenice; selecția materialului poate fi adaptată la condițiile de operare specifice și la natura mediului.

Î3: JIDONGDA oferă furtunuri personalizate?

A3: Da. Specificațiile precum diametrul și lungimea furtunului, straturile de împletire și tipurile de conexiuni de capăt și capace de protecție pot fi personalizate pentru a satisface cerințele clientului. Echipa noastră tehnică este pregătită să dezvolte soluții la comandă bazate pe condiții specifice de funcționare și parametri ai echipamentului; de asemenea, gestionăm comenzile de producție pe baza specificațiilor personalizate.
