Înțelegerea etanșării la presiune înaltă: un ghid de inginerie pentru selecția cotului de sudură cu priză de 90°

2026-08-07 0 Lasă-mi un mesaj

În amenajările de conducte industriale moderne, redirecționarea nu este niciodată doar o necesitate geometrică - este un punct critic de tensiune. Atunci când manipulați fluide de înaltă presiune, gaze corozive sau fluctuații extreme de temperatură, alegețifitinguri direcționaledictează direct stabilitatea sistemului și siguranța operațională. Printre componentele de conducte cu diametru mic, celCot 90° de sudurărămâne un standard de bază pentru tranzițiile în unghi drept permanente, rezistente la scurgeri.

La JIDONGDA, unitatea noastră de producție grea interacționează zilnic cu contractori internaționali EPC, manageri de proiect de rafinărie și distribuitori industriali. Înțelegem că o singură defecțiune a montajului poate opri o întreagă linie de producție. Pentru a vă ajuta echipele de inginerie și achiziții să reducă riscurile, am compilat acest ghid tehnic pentru selectarea și evaluarea coturilor de sudură la 90° pentru sisteme de înaltă fiabilitate.

Mecanica sudării prin soclu: de ce depășește conexiunile filetate

Pentru sistemele de conducte cu diametru mic (de obicei variind de la 1/8" la 4"), inginerii deliberează adesea între fitingurile filetate și prin sudură. Din experiența noastră de producție, tehnologia de sudură prin soclu oferă avantaje mecanice distincte în medii critice:

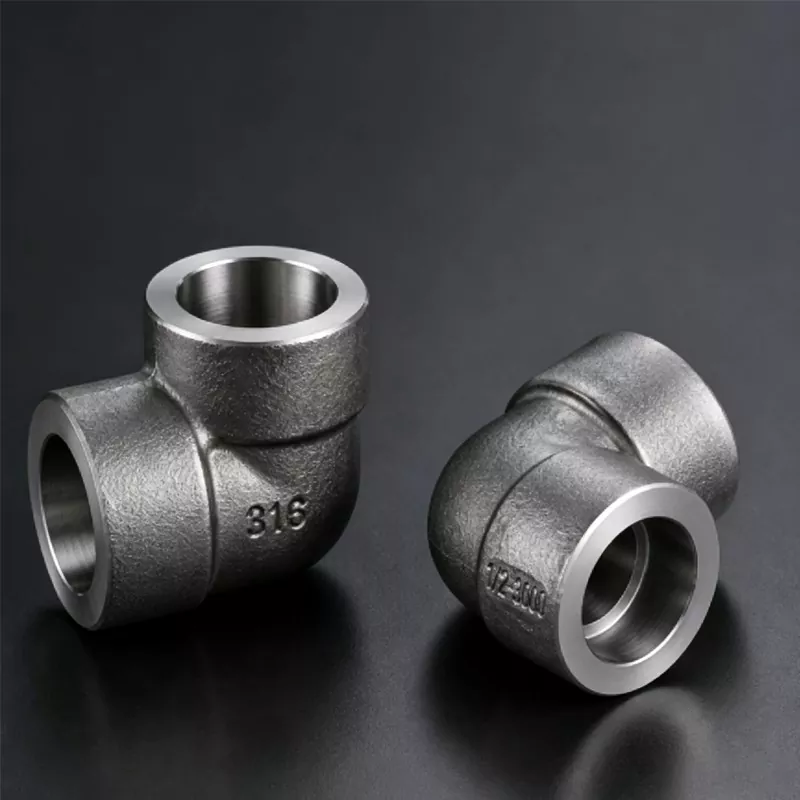

Căi de scurgere zero: Spre deosebire de configurațiile filetate care se bazează pe etanșanți și sunt predispuse la slăbirea vibrațiilor, un cot de sudură de 90° are o cavitate de soclu prelucrată cu precizie. Țeava alunecă direct în această adâncitură și se aplică o sudură de filet circumferențială. Acest lucru creează o legătură metalurgică permanentă care elimină complet vectorii de scurgere.

Geometrie internă netedă: conexiunile filetate creează adesea trepte interne care provoacă turbulențe ale fluidului. Procesul nostru de forjare și prelucrare asigură un diametru interior foarte consistent, menținând stabilitatea presiunii și reducând concentrația de tensiuni la îndoirea în unghi drept.

Decizia asupra claselor de materiale pentru medii dure

Integritatea materialului nu este negociabil atunci când o conductă funcționează între -40°C și 450°C. În atelierul nostru de forjare, producem aceste coturi folosind trei categorii de materiale primare, fiecare adaptată la sarcini de lucru chimice și mecanice specifice:

Opțiune de material	Caracteristici cheie	Câmpurile de aplicare primare
Oțel carbon	Rezistență ridicată la tracțiune, rentabil, durabil împotriva uzurii mecanice.	Rafinărie Linii de înaltă presiune și distribuție de gaze
Oțel inoxidabil (304/316/316L)	Rezistență superioară la coroziune, performanță excelentă la temperaturi extreme, carbon scăzut (316L) previne precipitarea carburilor în timpul sudării.	Sisteme de procesare chimică și inginerie marină
Oțel aliat	Proiectat pentru stres termic extrem și rezistență la presiune înaltă.	Conducte auxiliare pentru centrale electrice și circuite hidraulice grele

Asigurarea conformității globale a proiectelor: ASME B16.11 și evaluări de presiune

Atunci când trimiteți fișele de date ale produsului pentru aprobarea tehnică în proiecte internaționale de conducte de instrumente de petrol și gaze sau centrale electrice, respectarea strictă a standardelor globale este obligatorie.

Fiecare lot de 90°coturi de sudură prizăfabricat la unitatea noastră JIDONGDA este proiectat pentru a respecta pe deplin standardele ASME B16.11, MSS SP-79 sau DIN. Pentru echipele de achiziții care întocmesc specificații tehnice, valorile de presiune trebuie să fie corect încrucișate cu schema de conducte corespunzătoare:

Clasa 3000 / Clasa 6000 / Clasa 9000: Aceste denumiri guvernează fitingurile de sudură cu mufă forjată conform ASME B16.11, asigurându-se că suportă presiuni de lucru de până la 3000 PSI, 6000 PSI sau, respectiv, 9000 PSI, în funcție de grosimea peretelui țevii potrivite.

Integrarea tratamentului de suprafață: Pentru a proteja împotriva coroziunii atmosferice în timpul transportului maritim și al depozitării la șantier, aplicăm finisaje de suprafață specializate, inclusiv fosfatarea neagră, galvanizarea la cald sau decaparea și pasivarea pentru liniile din oțel inoxidabil.

Asistență directă din fabrică pentru următorul ciclu de achiziție

Aveți nevoie de desene tehnice, calcule precise de greutate sau soluții de dimensiuni personalizate pentru un proiect viitor? Omiteți brokerii și discutați direct cu biroul nostru internațional de servicii.

Contactați JIDONGDA pentru o ofertă directă de vânzare cu ridicataAstăzi pentru a primi o propunere de preț competitiv și materiale cuprinzătoare trimise în termen de 24 de ore.
