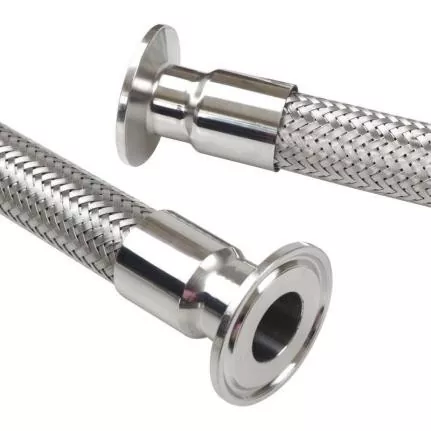

Furtun metalic împletit cu sârmă de oțel

Furtunul metalic împletit cu sârmă de oțel JIDONGDA este proiectat special pentru sistemele solicitante de transport de fluide și gaze care necesită rezistență la vibrații, capacitatea de a se adapta alinierii greșite și durabilitate în condiții extreme de temperatură și presiune. Spre deosebire de furtunurile standard de cauciuc sau conductele rigide, acest produs combină flexibilitatea unui tub metalic ondulat cu rezistența la presiune oferită de o împletitură de sârmă. Acest lucru permite rezolvarea problemelor industriale comune, cum ar fi dificultățile de instalare, defecțiunea indusă de vibrații a conductelor rigide și durata scurtă de viață a furtunurilor tradiționale.

Produsele respectă pe deplin standardele internaționale, inclusiv GB/T 14525, ISO 10380 și EJMA. Datorită proceselor de producție rafinate și unui sistem cuprinzător de control al calității, produsele noastre îndeplinesc standardele industriale globale și sunt potrivite pentru funcționarea în cele mai dificile medii.

Design de produs și avantaje materiale

1. Strat interior ondulat

Construit din tuburi ondulate (material: oțel inoxidabil clasele 304, 316 sau 316L), acest strat oferă o rezistență excelentă la coroziune și o stabilitate de performanță atât la temperaturi ridicate, cât și la temperaturi scăzute, asigurând în același timp fluxul neobstrucționat al mediului fără riscul de înfundare. Structura sa ondulată flexibilă găzduiește deplasări în diferite planuri (axial, lateral și unghiular), adaptându-se la deformațiile conductei fără a compromite eficiența transportului.

2. Strat de armare cu împletitură de sârmă

Constă dintr-un strat protector de împletitură de sârmă din oțel inoxidabil simplu sau dublu, care îmbunătățește semnificativ rezistența la presiune și integritatea structurală a furtunului. Impletitura strânsă limitează expansiunea furtunului interior la presiune ridicată, protejează împotriva impactului mecanic extern și atenuează vibrațiile conductei, prevenind astfel deteriorarea furtunului și scurgerea mediului în timpul funcționării prelungite.

Principalele caracteristici și avantaje ale produsului

1. Rezistență termică excepțională: intervalul de temperatură de funcționare de la -196°C la +600°C; capabil să transporte în mod fiabil medii specializate (de exemplu, GNL criogenic, abur la temperatură înaltă, ulei fierbinte) în condiții extreme de funcționare.

2. Siguranță și durabilitate la presiune înaltă: Interval de presiune de funcționare de la 6 la 250 bar cu un factor de siguranță la explozie de 3:1; rezistent la supratensiuni bruște de presiune, eliminând riscul ruperii conductei.

3. Amortizarea eficientă a vibrațiilor și protecția echipamentului: Absoarbe vibrațiile continue de la pompe, compresoare și alte echipamente; reduce stresul asupra sistemului de conducte; protejează echipamentele auxiliare și prelungește durata de viață generală a sistemului.

4. Compensare automată pentru dilatarea și contracția termică: Compensează automat deplasările cauzate de fluctuațiile de temperatură, ameliorează stresul conductei și previne fisurarea sau scurgerea îmbinărilor.

5. Rezistenta la coroziune si imbatranire: Fabricat din otel inoxidabil cu tratament de decapare si pasivare; rezistent la acizi, alcaline și săruri, făcând produsele potrivite pentru utilizare în mediile agresive ale industriilor chimice și farmaceutice.

6. Flexibilitate de instalare și comandă personalizată: Suportă diferite metode de conectare industrială (flanșată, filetată, sudată, conexiune rapidă); permite personalizarea lungimii furtunului, a numărului de straturi de împletitură și a designului ansamblului pentru a îndeplini cerințele specifice ale proiectului.

Sistem riguros de control al calității

1. Testare simulată a condițiilor de service

Testele cuprinzătoare (inclusiv expunerea la presiune internă, simularea vibrațiilor continue, deplasarea axială, îndoirea repetată și simularea de dilatare/contracție termică) reproduc condițiile reale de funcționare industrială pe termen lung.

2. Parametrii de control cheie

Inginerii profesioniști monitorizează stabilitatea secțiunii ondulate, integritatea împletiturii, calitatea sudurii, etanșeitatea și fiabilitatea atașamentului în fiecare etapă a producției, asigurându-se că niciun produs defecte nu ajunge la client.

3. Testare de performanță dinamică specializată

Testarea impulsurilor: Simulează fluctuațiile de presiune și solicitările mecanice combinate pentru a verifica stabilitatea structurală, rezistența la oboseală și durabilitatea.

Testarea rezistenței la montare: Testarea la tracțiune și la sarcină a sudurilor și ansamblurilor de conexiune pentru a asigura atașarea sigură, etanșeitatea și un nivel ridicat de siguranță structurală.

Domenii cheie de aplicare

1. Sectorul energetic: Echipamente de generare a energiei, sisteme de transport cu abur, echipamente GNL și proiecte de infrastructură energetică.

2. Industria chimică: fabrici de producție chimică, transport de medii corozive (acizi, alcaline) și sisteme de conducte pentru instalații chimice.

3. Sisteme HVAC: Echipamente de încălzire, ventilație și aer condiționat; cazane industriale; și sistemele de ventilație și încălzire ale clădirilor.

4. Fabricare de precizie: prelucrarea alimentelor, fabricarea farmaceutică și transportul fluidelor în echipamente de precizie.

5. Echipamente mecanice: Conexiuni pompe și compresoare, sisteme hidraulice și conducte pentru echipamente industriale.

Exemple de aplicații industriale

Exemplul 1: Modernizarea conductei sistemului de răcire la o fabrică de semiconductori

O unitate mare de producție de plachete cu semiconductori s-a confruntat cu probleme cu uzura prematură și crăparea furtunurilor standard de răcire din PVC cauzate de temperaturile ridicate și vibrațiile echipamentelor. După înlocuirea acestora cu furtunuri metalice împletite cu sârmă din oțel inoxidabil JIDONGDA DN85 304, sistemul ar putea găzdui schimbări de dilatare/contracție termică de ±30 mm; furtunurile au absorbit eficient vibrațiile echipamentului și au rezolvat complet problemele legate de scurgerile de apă și degradarea materialului. Echipamentul a funcționat continuu timp de 27 de luni fără scurgeri sau daune structurale, sporind semnificativ stabilitatea procesului de producție.

Exemplul 2: Proiect de transport cu abur la temperatură înaltă la o fabrică chimică

O fabrică chimică din sud-estul Chinei a operat conducte de abur la 280°C care au fost supuse unor cicluri frecvente de dilatare și contracție termică. Țevile rigide tradiționale erau predispuse la fisurarea prin stres, în timp ce furtunurile standard nu aveau suficientă rezistență la temperaturi și presiuni ridicate. Proiectul a folosit furtunuri metalice împletite cu sârmă JIDONGDA personalizate. Datorită rezistenței ridicate la căldură și capacității de a compensa deplasarea, furtunurile au funcționat fără scurgeri timp de un an, reducând substanțial frecvența de întreținere și scăzând costurile de operare.

Specificatii tehnice

Întrebări frecvente

Î1: Ce clase de oțel inoxidabil sunt folosite pentru furtunurile metalice JIDONGDA și cum îl aleg pe cel potrivit?

R: Oferim trei materiale standard: 304, 316 și 316L. Gradul 304 oferă un echilibru optim între cost și performanță, făcându-l potrivit pentru aplicații industriale generale (apă, gaz); gradul 316 oferă rezistență superioară la coroziune în medii acide și alcaline, făcându-l ideal pentru industria chimică și aplicații marine; gradul 316L este un material cu carbon ultrascăzut conceput pentru utilizare în medii extrem de agresive și la temperaturi extrem de ridicate. Fabricarea folosind alte materiale este disponibilă la cerere.

Î2: Pot fi folosite furtunurile metalice împletite din sârmă de oțel JIDONGDA pentru a transporta abur la temperatură înaltă pe perioade lungi?

A: Da, pot. Acest produs este optimizat pentru funcționare la temperatură înaltă și este potrivit pentru transportul aburului și a mediilor cu temperatură ridicată într-un interval de temperatură de la -196°C la +600°C. Impletitura din sarma de otel cu dublu strat asigura stabilitate la presiune ridicata, in timp ce sudura de precizie previne scurgerea aburului; produsul este utilizat pe scară largă în cazane industriale și sisteme de abur din centralele electrice, asigurând performanțe fiabile și durabile.

Î3: JIDONGDA oferă producție personalizată pentru furtunuri metalice?

R: Da, oferim o gamă completă de servicii personalizate de design și producție. Lungimea furtunului, numărul de straturi de împletitură, tipurile de fitinguri de capăt și designul produsului pot fi toate adaptate la dispozițiile specifice ale conductelor, precum și la cerințele de presiune, temperatură și mediu. Folosind propriile noastre facilități de producție și o echipă de ingineri calificați, oferim soluții complete concepute pentru a satisface toate cerințele de instalare și operaționale pentru o gamă largă de proiecte industriale complexe.
