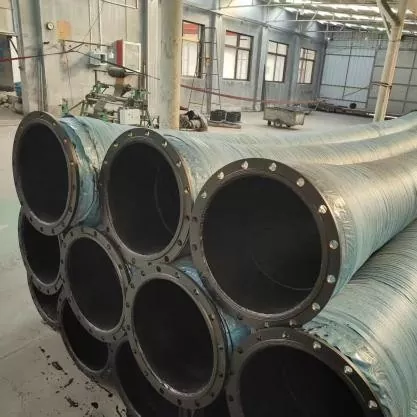

Furtun din cauciuc cu diametru mare, armat cu spirală din sârmă de oțel

Furtunul din cauciuc cu diametru mare ranforsat cu spirală din sârmă de oțel JIDONGDA este proiectat pentru aplicații grele caracterizate prin presiune ridicată, debite mari și sarcini semnificative de impact. Construcția sa prezintă o structură de armare multistrat realizată din sârmă de oțel de înaltă rezistență combinată cu cauciuc compozit de înaltă performanță; toate componentele sunt formate printr-un singur proces de vulcanizare la temperatură înaltă. Acest lucru asigură performanță stabilă și durabilă în medii solicitante, cum ar fi minele, zonele de coastă și șantierele de construcții în aer liber.

Furtunul din cauciuc cu diametru mare, ranforsat cu spirală din sârmă de oțel, combină o flexibilitate excelentă cu o capacitate portantă mare. Absoarbe vibrațiile echipamentului, compensează nealinierea instalației și dilatarea sau contracția termică și rezistă la supratensiuni interne constante de presiune, precum și la impacturile externe. În comparație cu furtunurile standard din cauciuc armat cu material textil, acest produs oferă avantaje semnificative: rezistență la prăbușire în vid, stabilitate dimensională (rezistență la întindere) și rezistență ridicată la uzură. Acest lucru îl face o componentă critică a conductelor industriale la scară largă, concepute pentru transportul nămolului și a materialelor în vrac pe distanțe lungi.

Structură cu mai multe straturi și avantaje cheie

1. Strat de lucru interior rezistent la uzură

Fabricat dintr-un amestec de cauciuc natural și sintetic foarte rezistent la uzură, stratul interior neted minimizează rezistența la curgere. Rezistă la eroziune și abraziune din cauza particulelor de nisip și pietriș, încetinind uzura peretelui interior atunci când intră în contact cu materiale precum minereu mineral, nămol marin și depozite de cenușă.

2. Strat de armare spiralat din sarma de otel

Mai multe șuvițe de sârmă de oțel de înaltă rezistență sunt înfășurate spiralat la un unghi fix, formând cadrul primar portant, care îndeplinește patru funcții cheie:

- Creste presiunea nominala

- Asigură rezistență ridicată la presiune negativă, prevenind prăbușirea în timpul operațiunilor de aspirație

- Limitează dilatarea radială a corpului furtunului sub presiune

- Îmbunătățește stabilitatea structurală generală și rezistența la impact

3. Stratul tampon intermediar

Un strat de cauciuc elastic situat între stratul de armare și capacul exterior de cauciuc; disipează impactul supratensiunii instantanee, reduce riscul de separare a stratului și îmbunătățește semnificativ rezistența la oboseală în timpul pompării prelungite a fluidului ciclic.

4. Strat de protecție exterior rezistent la intemperii

O acoperire exterioară din cauciuc modificată, rezistentă la îmbătrânire, concepută pentru a rezista la diferiți factori externi: degradarea UV din cauza expunerii mediului, crăparea ozonului în zonele industriale, coroziunea prin pulverizare de sare în zonele de coastă și abraziunea mecanică în timpul ridicării și instalării.

Domenii cheie de aplicare

1. Sisteme de transport pentru industria minieră: transportul nămolului mineral, sterilului, nămolului de cărbune și materialelor de prelucrare; potrivit pentru pomparea nămolurilor cu conținut ridicat de nisip și operațiuni de vid.

2. Dragarea portului și recuperarea terenurilor: utilizate cu conducte de dragă pentru a transporta nisip marin, nămol de râu și materiale de umplutură; configurații de conducte plutitoare disponibile pentru operațiuni offshore.

3. Industria petrolului și gazelor: transportul noroiului de foraj, fluidelor industriale circulante și materialelor conexe.

4. Mașini de inginerie și stații de pompare: racorduri de conducte pentru dragele mari, pompe industriale de apă și echipamente grele; amortizarea vibrațiilor în timpul funcționării.

5. Sectoare energetice și de mediu: circulația nămolului pentru desulfurarea centralelor electrice, transportul cenușii/zgurii la furnal și conductele de tratare a deșeurilor industriale.

6. Industria metalurgică: transport continuu de pulberi minerale foarte abrazive și medii de topire granulare.

Caracteristici cheie ale produsului

1. Construcție din sârmă de oțel spiralată cu mai multe straturi care oferă rezistență superioară la presiune și impact.

2. Rezistență excelentă la presiune negativă; potrivit atât pentru aplicații de aspirație, cât și de refulare, prevenind prăbușirea furtunului sub vid.

3. Capacitate de producție cu diametru mare; rezistența scăzută la fluid asigură o eficiență mai mare de transport.

4. Flexibilitate ridicată și capacități de compensare; absoarbe vibrațiile echipamentului și elimină concentrațiile de tensiuni din sistemul de conducte.

5. Rezistenta integrata la uzura si intemperii; asigură o durată de viață fiabilă în medii dure, cum ar fi mine și platforme offshore.

6. Costuri reduse de întreținere; ușurința instalării, demontării și înlocuirii fitingurilor la fața locului minimizează timpul de nefuncționare a echipamentului.

Opțiuni de configurare personalizate

1. Căptușeală interioară îmbunătățită din poliuretan (PU).

2. Design specializat ultra-rezistent la uzură pentru pomparea nămolului mineral.

3. Versiune termorezistenta (pentru functionare continua la temperaturi peste 120°C).

4. Compus de cauciuc rezistent la ulei.

5. Design antistatic și rezistent la explozie.

6. Sistem de flotabilitate integrat (furtunuri plutitoare).

7. Flanse standard ANSI, DIN, JIS sau BS.

8. Cuplaje universale cu conectare rapidă.

Avantaje competitive

✔ Construcție robustă, cu armare multistrat cu o spirală de sârmă de oțel de înaltă rezistență

✔ Rezistență excelentă atât la presiune pozitivă, cât și la vid

✔ Potrivit pentru utilizare în aplicații industriale diverse și solicitante de transport

✔ Capacitatea de a produce produse personalizate, cu diametru mare, pentru condiții de operare extreme

✔ Servicii complete de producție OEM și ODM

✔ Experiență vastă în furnizarea de echipamente pentru proiecte interne și internaționale de inginerie

Exemplu de implementare a unui proiect de inginerie

Exemplul 1: proiect de recuperare a terenurilor într-un port maritim (Asia de Sud-Est)

Cerințe ale proiectului: A fost necesară o conductă marină de 12 km lungime pentru reabilitarea terenului, proiectată pentru transportul continuu de nisip marin amestecat cu cochilii zdrobite și pietriș. Furtunurile plutitoare de aspirație și refulare cu diametru mare trebuiau să reziste la expunerea la pulverizare de sare și să funcționeze în condiții de aspirație (presiune negativă).

Soluție JIDONGDA: Furtunuri de cauciuc plutitoare armate cu sârmă de oțel DN600, cu un strat exterior de cauciuc extrem de rezistent la coroziune (grad marin) și flanșe standard DIN.

Rezultate operaționale: 24 de luni de funcționare continuă, fără deformare a furtunului (aplatizare) și fără crăpare a stratului exterior de cauciuc din cauza expunerii la pulverizare de sare. Frecvența de înlocuire a fost redusă cu 70% în comparație cu furtunurile convenționale de dragare. Produsele au trecut cu succes inspecții independente de calitate pentru aplicațiile de inginerie marină și au devenit alegerea preferată a contractantului.

FAQ

Î1: Care este valoarea maximă de presiune negativă pentru furtunul din cauciuc cu diametru mare armat cu spirală din sârmă de oțel de la JIDONGDA? Sunt potrivite pentru operațiuni de aspirație pe distanțe lungi în dragare?

R: Modelele standard rezistă la presiune negativă de -0,09 MPa fără deformare, în timp ce modelele personalizate cu structuri spiralate armate pot funcționa în condiții de vid profund de până la -0,098 MPa. Sunt pe deplin potrivite pentru operațiunile de aspirație și evacuare, inclusiv dragarea pe distanțe lungi și transportul sterilului de mină. Elemente suplimentare de flotabilitate pot fi instalate pentru transportul maritim pe distanțe lungi.

Î2: Ce opțiuni sunt disponibile pentru manipularea mediilor cu temperaturi ridicate, uleioase sau inflamabile/explozive?

R: Sunt oferite trei tipuri de soluții specializate: modele rezistente la temperaturi ridicate (pentru funcționare continuă peste 120°C); produse din cauciuc compozit rezistent la ulei pe bază de cauciuc nitrilic (NBR) pentru transportul țițeiului, uleiurilor hidraulice sau solvenților organici; și modele antistatice, rezistente la explozie, concepute pentru a disipa electricitatea statică generată de frecarea mediului (potrivit pentru manipularea produselor petroliere inflamabile). Rapoartele de testare care acoperă proprietățile materialului și caracteristicile de performanță sunt furnizate pentru toate produsele specializate.

Q3: Cu ce ​​standarde internaționale pentru cuplaje sunt compatibile produsele? Fabrica JIDONGDA poate furniza unități complet asamblate?

R: Furtunurile sunt compatibile cu patru standarde majore de flanșă (ANSI, DIN, JIS, BS), precum și cu diferite tipuri de cuplaje rapide. Oferim o soluție cuprinzătoare care include tăiere, presare cu flanșă, asamblare de vulcanizare monolitică și testare hidrostatică; produsele finite — complete cu fitinguri — sunt livrate direct la șantier, eliminând necesitatea procesării ulterioare de către client și reducând riscul de scurgeri la punctele de conectare externe.
