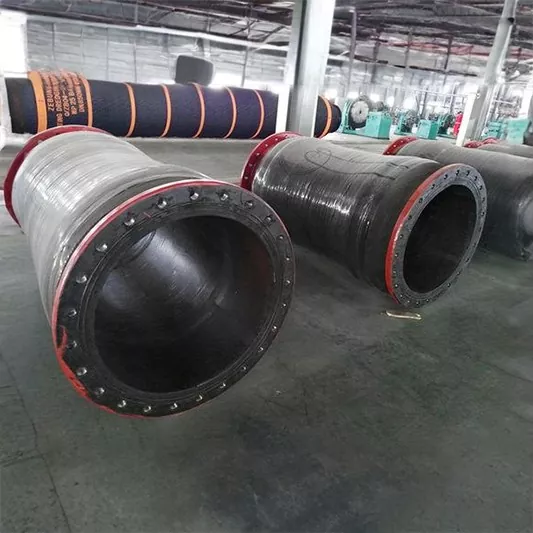

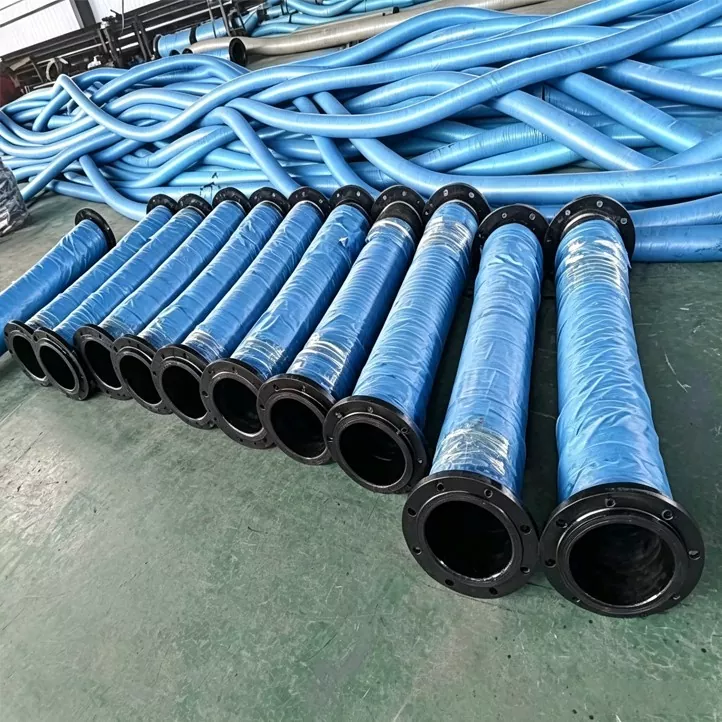

Large Diameter Mortar Slurry Hose

JIDONGDA Large Diameter Mortar Slurry Hose is a heavy-duty flexible rubber pipe designed for high-particle abrasion and high-solids-content applications. The inner lining uses a composite high-wear-resistant rubber formula, combined with multiple high-strength reinforcement layers, and an optional spiral steel wire skeleton, enabling continuous and stable material delivery in complex media such as mud, mortar, slag, and construction grout.

În scenariile de transport cu uzură mare, este o alternativă eficientă la țevile de oțel: țevile de oțel sunt predispuse la uzură și rupere, structura conductei este limitată și timpi de oprire frecventi pentru întreținere; în timp ce furtunurile JIDONGDA combină rezistența la uzură, flexibilitatea și rezistența la presiune, permițând reducerea costurilor pe termen lung pentru clienții de inginerie și minerit.

Proiectare structurală și configurație materială

Furtunul pentru șlam de mortar cu diametru mare are o structură optimizată pentru rezistența la uzură și stabilitatea structurală în fiecare strat, cu specificații personalizabile în funcție de mediul de transport:

1. Căptușeală interioară: cauciuc natural rezistent la uzură (NR) + formulă compozită din cauciuc sintetic rezistent la uzură, rezistând la eroziunea continuă a particulelor solide.

2. Strat de armare: înfășurare cu mai multe straturi de fibre de înaltă rezistență; schelet spiralat de sârmă de oțel opțional pentru condiții de înaltă presiune.

3. Strat tampon: Strat de tranziție rezistent la impact, care tamponează impactul instantaneu al particulelor solide mari.

4. Strat de protecție exterior: piele exterioară din cauciuc rezistentă la tăiere, la uzură și rezistentă la UV, potrivită pentru utilizare în aer liber pe termen lung.

5. Conectori de capăt: Flanșe standard și conectori de clemă; cuplajele cu conectare rapidă pot fi personalizate pentru o asamblare convenabilă la fața locului.

Testarea performanței și verificarea calității

1. Wear Resistance Test: Simulating high-speed circulation erosion of mineral slurry containing sand, the inner lining wear rate is far lower than the industry standard, and the service life is more than twice that of ordinary slurry hoses.

2. Testarea presiunii: presiune de lucru 0,6–1,6 MPa, presiune de spargere ≥ 3 ori presiunea de lucru; Testarea alternantă a presiunii apei și a presiunii nămolului este utilizată pentru a elimina potențialele riscuri de scurgere.

3. Testarea rezistenței la impact: simularea impactului continuu al agregatelor mari, impact ciclic ≥ 10.000 de ori; fără fisuri, bombari sau daune structurale după testare.

4. Testarea oboselii la îndoire: îndoirea repetată a întregii țevi cu diametru mare pentru a testa flexibilitatea și rezistența de aderență între straturi; fără delaminare, scurgeri de șlam sau probleme de deformare permanentă.

Cazuri de aplicare a ingineriei din lumea reală:

Cazul 1: Proiectul de transport al sterilului de fier din Mongolia Internă

Țevile originale de oțel fără sudură care transportau steril de minereu de fier s-au uzat în 2-3 luni din cauza particulelor minerale de duritate mare, ceea ce a dus la opriri frecvente și costuri mari de înlocuire.

1. Soluție: Au fost selectate furtunuri flexibile DN400 JIDONGDA cu armare din sârmă de oțel, căptușite cu material cauciuc ultrarezistent la uzură, fabricat la comandă, potrivit pentru steril de fier de înaltă densitate.

2. Rezultate de performanță: După 16 luni de funcționare continuă, s-a observat doar o uzură ușoară, uniformă, fără perforații. Frecvența timpilor de întreținere a fost redusă cu 75%, economisind peste 100.000 RMB anual în costurile de înlocuire și întreținere.

Studiu de caz 2: Proiectul de dragare și reabilitare a estuarului portuar din Asia de Sud-Est

Navele de dragare trebuie să transporte pietriș și nămol amestecat de corali pe distanțe lungi. Condițiile offshore necesită conducte plutitoare, iar furtunurile obișnuite cu pereți subțiri sunt ușor deteriorate de impactul particulelor.

1. Soluție: Furtunuri de dragare DN600 cu un strat exterior complet rezistent la UV, fitinguri cu flanșe și ambalaj cu cadru de oțel, potrivite pentru transportul pe mare.

2. Rezultate de performanță: Funcționare stabilă pe toată durata perioadei de construcție de 8 luni, adaptabilă la plutirea și îndoirea mareelor ​​fără scurgeri și eficiența construcției îmbunătățită cu 28% în comparație cu conductele rigide tradiționale.

Tabelul parametrilor specificațiilor modelului

Domenii de aplicare

1. Sisteme de conducte pentru transportul dejecțiilor miniere și a sterilului

2. Pompare și transport de mortar și beton de șantier

3. Proiecte de dragare a râurilor și transport de sedimente

4. Echipamente de tratare a deșeurilor solide industriale și a nămolului

5. Proiecte de dragare a porturilor și de recuperare a țărmului

6. Sisteme de evacuare a nămolului în tunel și în construcții subterane

7. Fabrica de ciment și materiale de construcții materii prime de transport conducte

Avantajele de bază

1. Căptușeală ultra-rezistentă la uzură: Special formulată pentru medii cu particule cu conținut ridicat de solide, prelungind semnificativ durata de viață

2. Diametru mare și debit mare: îndeplinește nevoile de transport de volum mare de calitate inginerească, îmbunătățind eficiența generală a construcției

3. Structură întărită rezistentă la impact: absoarbe eficient impactul particulelor, reducând riscul ruperii bruște

4. Avantaj de instalare flexibilă: Dificultatea de așezare este mult mai mică decât țevile de oțel, potrivită pentru șantiere înguste, întortocheate și complexe.

5. Armătură compozită cu mai multe straturi: capacitate generală de susținere a presiunii mai puternică, potrivită pentru transportul continuu pentru sarcini grele

6. Serviciu de personalizare complet al proiectului: gradul de rezistență la uzură, formula cauciucului și stilul îmbinării pot fi ajustate în funcție de mediul de transport

Ambalare, transport și timp de livrare

1 Ambalaj: Fixare cadru de oțel + folie de protecție rezistentă la uzură, pentru a preveni deteriorarea zgârieturilor în timpul transportului.

2. Metode de transport: transportul maritim, transportul terestru de inginerie și transportul containerelor sunt toate acceptabile.

3. Timp de livrare standard: 10–30 de zile lucrătoare, sub rezerva modificărilor în funcție de specificații și cantitatea comenzii.

FAQ

Î1. Ce valoare nominală de presiune a furtunului de șlam de mortar JIDONGDA cu diametru mare ar trebui să fie selectată pentru transportul sterilului în mine?

R: Pentru sterile standard cu solide mici până la medii, se recomandă un furtun de 0,6–1,0 MPa fără schelet de sârmă de oțel; pentru particule grosiere de înaltă densitate și condiții cu fluctuații mari de presiune, se recomandă un model de 1,0–1,6 MPa cu armare spirală din sârmă de oțel, oferind un factor de siguranță la spargere de 3 ori pentru a preveni ruperea din cauza schimbărilor bruște de presiune. Echipa noastră tehnică poate oferi soluții de selecție personalizate bazate pe concentrația de șlam și parametrii pompei.

Q2. Poate acest furtun pentru șlam de mortar cu diametru mare să înlocuiască complet țevile de oțel pentru conductele fixe pe distanțe lungi?

R: Pentru coturi, interfețele corpului pompei și zonele cu eroziune și uzură severă, țevile de oțel pot fi înlocuite complet. Pentru țevile principale drepte pe distanțe lungi, țevile de oțel sunt recomandate ca material primar, furtunurile flexibile JIDONGDA utilizate în secțiunile ușor de purtat. Furtunurile tamponează vibrațiile conductei și impactul particulelor, reducând uzura generală a conductei și minimizând frecvența de întreținere.

Q3. Pentru comenzile de inginerie de peste mări, JIDONGDA poate personaliza diametrele, lungimile și fitingurile de țeavă?

A: Da. În calitate de producător profesionist, acceptăm personalizarea completă OEM/ODM. Diametrele interioare pot fi realizate de la DN100 la DN1000, iar lungimile dintr-o singură bucată pot fi personalizate. Flanșele, clemele și fitingurile speciale cu conectare rapidă pot fi toate fabricate conform desenelor. Pentru mediile speciale, cum ar fi nămolul chimic, nisipul de coral și șlam cu conținut ridicat de siliciu, formula de căptușeală rezistentă la uzură poate fi ajustată. Comenzile de export vin cu un set complet de rapoarte de inspecție a calității.
