Ce este un fiting cu virolă și cum funcționează în sistemele de conectare cu tuburi?

Un excavator de construcții pierde brusc presiunea hidraulică. Operatorul iese și observă o băltoacă de ulei care picură dintr-o articulație de sub mașină. Echipa de întreținere sosește, diagnostichează problema ca pe o racordare slăbită și o strânge. Dar scurgerea revine în decurs de o oră. Problema nu este etanșeitatea; Fittingul din interior este cel care și-a pierdut aderența. Acest scenariu se desfășoară în ateliere și șantiere în fiecare zi, adesea pentru că oamenii care lucrează la echipament nu înțeleg pe deplin componenta pe care o strâng. TheRacord cu mantaeste unul dintre elementele cele mai comune, dar cele mai greșit înțelese în sistemele de fluide. Este mic, ieftin și ușor de trecut cu vederea, totuși un fiting cu manșon care funcționează corespunzător este diferența dintre un sistem hidraulic fiabil și o scurgere cronică.

Un fiting cu ferule este un dispozitiv de compresie mecanică care creează o etanșare etanșă între un tub și un corp de fiting. Funcționează pe un principiu simplu, dar elegant: atunci când o piuliță este strânsă, forțează un inel conic (fierula) să se comprima radial pe peretele tubului. Această compresie creează două efecte critice: o etanșare metal-metal care împiedică scurgerea fluidului și o prindere mecanică care împiedică tragerea tubului sub presiune. Fitingul cu manșon nu se bazează pe adezivi, etanșanți sau garnituri; folosește elasticitatea și plasticitatea metalului pentru a forma o conexiune permanentă și fiabilă. Acest articol vă va duce într-o scufundare profundă în lumea Ferrule Fitting, explorând anatomia acestuia, fizica de lucru, diferitele sale tipuri și specificațiile tehnice care definesc un produs de calitate. Vom acoperi, de asemenea, tehnici practice de instalare și scenarii comune de depanare. Până la sfârșit, veți înțelege de ce această mică componentă merită mult mai multă atenție decât primește de obicei.

Cuprins

• 1. Ce este un fiting cu manșon?
• 2. Cum funcționează un fiting cu manșon pentru a crea o etanșare etanșă?
• 3. Care sunt diferitele tipuri de fitinguri cu virole și unde sunt utilizate?
• 4. Ce specificații tehnice definesc un fiting cu manșon de înaltă calitate?
• 5. Cum se instalează și se depanează corect un fiting cu manșon?
• Întrebări frecvente (FAQ)
• Despre Producator
• Concluzie

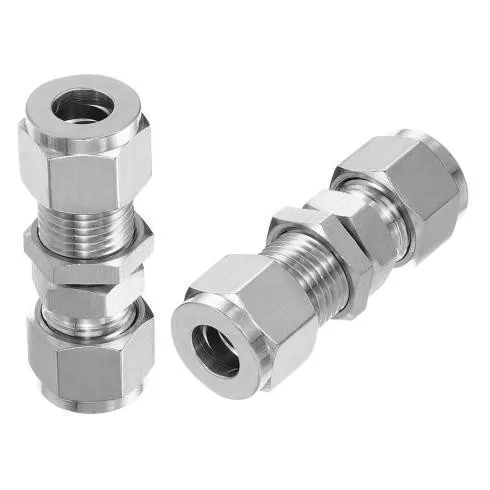

Ce este un fiting cu virola?

A Racord cu mantaeste o componentă proiectată cu precizie, utilizată pentru a conecta un tub la un corp de fiting în sistemele pneumatice și fluide. Este o piesă metalică mică, asemănătoare unui inel, care, atunci când este comprimată, creează o etanșare și asigură retenție mecanică. Cuvântul „ferrule” derivă din latinescul „ferrum”, care înseamnă fier, reflectând natura sa metalică. În forma sa cea mai simplă, un racord de virolă este un manșon care se potrivește peste capătul unui tub. Când piulița fitingului este strânsă, virola este forțată împotriva unei suprafețe conice din corpul fitingului, determinând-o să se deformeze și să prindă tubul. Această deformare este permanentă; odată ce un fiting cu ghilă a fost comprimat corespunzător, nu poate fi reutilizat într-o nouă locație și va rămâne pe loc chiar și în condiții de vibrații extreme.

Pentru a înțelege armătura cu manșon, imaginați-vă mâna ținând un băț de lemn. Degetele se înfășoară în jurul bățului, aplicând presiune din toate părțile. Cu cât strângi mai tare, cu atât prinderea este mai strânsă. Ferrule Fitting funcționează pe același principiu, dar cu o diferență crucială: Ferrule Fitting nu este doar prindere; creează, de asemenea, un sigiliu. Manegul este conic, iar atunci când este forțat în conicitatea corespunzătoare din interiorul corpului fitingului, suferă o deformare plastică controlată. Suprafața exterioară a virolei se etanșează pe corpul fitingului, în timp ce suprafața interioară mușcă în peretele tubului. Această dublă acțiune - etanșare și prindere - este ceea ce face ca racordul cu manșon să fie atât de eficient. Tubul nu este lipit sau sudat; este blocat mecanic și etanșat prin deformarea virolei.

Anatomia unui fiting de virolă constă din trei componente principale:

• Corp de montare:Carcasa principală care conține scaunul conic și asigură racordul extern (filetat sau sudat). Este de obicei fabricat din oțel inoxidabil, alamă sau oțel carbon.
• Ferulă:Inelul de compresie care se deformează pentru a etanșa și a prinde tubul. Aceasta este inima montajului. Geometria, materialul și finisajul suprafeței sale sunt esențiale pentru performanța fitingului.
• Piuliţă:Gulerul filetat extern care aplică forța axială pentru a comprima manta în corpul fitingului. Designul piuliței afectează cuplul necesar și ușurința instalării.

Fitingul cu virole este unic printre metodele de conectare a tubului, deoarece nu necesită nicio pregătire specială a capătului tubului - fără evazare, lipire sau sudare. Tubul este pur și simplu tăiat pătrat, debavurat și introdus. Această simplitate este un motiv major pentru care Ferrule Fitting este utilizat atât de larg în aplicații, de la liniile de frână pentru automobile până la platformele petroliere offshore.

Cum funcționează un fiting cu virolă pentru a crea o etanșare etanșă?

Pentru a înțelege cum aRacord cu mantafuncționează, trebuie să ne imaginăm ce se întâmplă în interiorul fitingului în timpul strângerii. Este o mică dramă de forțe, deformații și etanșare, toate petrecându-se într-un spațiu de câțiva milimetri. Procesul poate fi împărțit în patru etape fizice distincte, fiecare dintre acestea contribuind la etanșarea și aderența finală.

Etapa 1: Inserarea și contactul inițial.Tubul este tăiat pătrat și debavurat, apoi introdus în corpul fitingului până când ajunge la fund pe un umăr sau este ținut la o adâncime de inserție specificată. Racordul de virolă este alunecat peste tub, urmat de piuliță. Piulița este apoi pornită pe filetele corpului racordului. În acest moment, nu există niciun contact între virolă și suprafețele de etanșare. Ferula stă pur și simplu pe tub, gata să fie activată.

Etapa 2: Angajarea virolei.Pe măsură ce piulița este strânsă, aceasta face contact cu partea din spate a virolei. Ferula începe să se deplaseze axial în corpul fitingului, intrând în conicitatea scaunului. Unghiul de conicitate este critic: de obicei, între 24 și 60 de grade, în funcție de designul fitingului. Marginea anterioară a virolei intră în contact cu conicitatea corpului racordului, iar forța de la piuliță începe să conducă virola înainte.

Etapa 3: Deformarea virolei.În acest moment, virola începe să se deformeze. Geometria virolei este proiectată astfel încât să fie mai puternică în spate și mai slabă în față. Pe măsură ce piulița continuă să se strângă, secțiunea frontală a virolei, care este mai subțire și are o secțiune transversală mai mică, începe să se prăbușească spre interior. Această prăbușire spre interior este „mușcătura” pe care fitingul cu virolă o face în tub. Diametrul interior al virolei se reduce, iar marginea sa anterioară taie în peretele tubului, creând o blocare mecanică. Simultan, suprafața exterioară a virolei este presată pe conicitatea corpului fitingului, creând suprafața de etanșare primară.

Etapa 4: Blocare elastică finală.În etapa finală, virola a fost complet comprimată. A suferit atât deformare elastică, cât și plastică. Componenta elastică este crucială: virola, ca un arc care a fost comprimat, exercită o forță continuă spre exterior împotriva corpului fitingului și o forță continuă spre interior împotriva tubului. Această forță susținută, cunoscută sub numele de „forța de etanșare”, este cea care menține integritatea conexiunii în timp, chiar și în cazul ciclului termic și al fluctuațiilor de presiune. Tubul este acum blocat pe loc și sigilat.

Ce se întâmplă când vibrația slăbește piulița? Dacă piulița se îndepărtează ușor, recuperarea elastică a virolei - comportamentul său ca un arc - menține suprafețele de etanșare în contact. Acesta este motivul pentru care un fiting cu manșon instalat corespunzător poate rămâne fără scurgeri chiar și după ani de funcționare. Cu toate acestea, dacă piulița este prea strânsă, virola poate fi condusă peste limita sa elastică, rezultând deformarea plastică excesivă. Această afecțiune, cunoscută sub denumirea de „apăsare”, poate distruge virola și poate crea o cale de scurgere. Acesta este motivul pentru care multe defecțiuni ale armăturii ferulei sunt cauzate de un cuplu incorect.

Care sunt diferitele tipuri de fitinguri cu virole și unde sunt utilizate?

TheRacord cu mantanu este un produs unic, monolitic. Vine în mai multe configurații distincte, fiecare optimizată pentru aplicații specifice, intervale de presiune și condiții de mediu. Înțelegerea diferențelor este esențială pentru selectarea ferulei potrivite pentru o anumită lucrare. Cele mai comune trei tipuri sunt virola unică, virola dublă și virola de tip W.

Fitinguri cu o singură virolă.După cum sugerează și numele, manșonul unic folosește un singur element virolă pentru a oferi atât funcții de etanșare, cât și de prindere. Această virolă este de obicei proiectată cu o margine anterioară ascuțită care mușcă în tub, în ​​timp ce suprafața sa exterioară se etanșează pe corpul fitingului. Fitingurile cu o singură virolă sunt simple, au mai puține piese și sunt adesea mai mici ca costuri decât modelele cu două virole. Ele sunt utilizate în mod obișnuit în aplicații de presiune joasă până la medie, cum ar fi sisteme pneumatice, instrumente și instalații sanitare industriale generale. Simplitatea, totuși, are un cost: manșonul unic trebuie să servească două funcții simultan, făcându-l mai puțin tolerant la erorile de instalare și mai sensibil la finisarea suprafeței tubului.

Fitinguri cu manta dubla.Fitingul cu dublă virolă este un design mai sofisticat care separă funcțiile de etanșare și prindere în două componente independente. Ferula frontală este proiectată să se etanșeze pe corpul fitingului, în timp ce virola din spate este proiectată să prindă tubul. Această diviziune a muncii permite ca fiecare manșon să fie optimizat pentru funcția sa specifică. Manta frontala poate fi realizata dintr-un material mai moale pentru o mai buna etansare, in timp ce manta din spate poate fi mai dura pentru o prindere mai buna. Fitingurile cu ghile duble sunt utilizate pe scară largă în sistemele hidraulice de înaltă presiune, cum ar fi cele găsite în echipamentele de construcții, mașinile de turnat prin injecție și platformele petroliere offshore. Ele oferă rezistență superioară la vibrații și sunt mai puțin sensibile la variațiile cuplului de instalare.

Fitinguri tip W.Ferula de tip W este un design specializat, realizat de obicei dintr-un aliaj de oțel inoxidabil de calitate superioară, cu un profil distinctiv „W” în secțiune transversală. Această formă unică permite ferulei să absoarbă dilatarea și contracția termică fără a-și pierde preîncărcarea. Fitingurile de tip W sunt utilizate în principal în aplicații la temperaturi ridicate, cum ar fi trasarea aburului, schimbătoarele de căldură și conductele cuptorului. Ele se găsesc și în sistemele criogenice unde variațiile extreme de temperatură sunt frecvente. Designul W-Type oferă o distribuție mai uniformă a tensiunii, reducând riscul de fisurare prin coroziune prin tensiune în medii solicitante.

Tabelul de mai jos oferă o imagine de ansamblu comparativă a celor trei tipuri principale de fitinguri cu manșon.

Ce specificații tehnice definesc un fiting cu virolă de înaltă calitate?

Performanța unuiRacord cu mantaeste determinată de o combinație de selecție a materialului, precizie geometrică și tratarea suprafeței. O virolă fabricată prost va eșua prematur, în timp ce o virolă de înaltă calitate poate oferi decenii de servicii fiabile. Înțelegerea specificațiilor tehnice care definesc un fiting de înaltă calitate este esențială pentru ingineri, profesioniști în achiziții și echipele de întreținere care trebuie să selecteze componenta potrivită pentru aplicația lor.

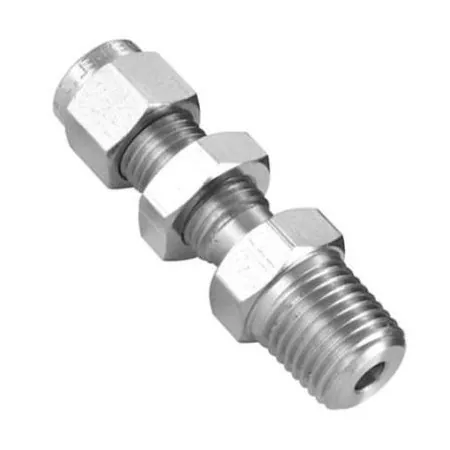

În fabrica noastră, producem fitinguri cu ghilă care îndeplinesc cele mai înalte standarde din industrie. Produsele noastre de ferrule sunt disponibile în diverse materiale, inclusiv oțel inoxidabil 316L, alamă și oțel carbon, cu tratamente de suprafață variind de la pasivare până la placarea cu nichel electroless. Tabelul de mai jos oferă o detaliere detaliată a specificațiilor tehnice cheie pentru gama noastră de fitinguri cu manșon.

Unul dintre cei mai critici parametri este duritatea suprafeței virolei. Ferula trebuie să fie mai tare decât tubul pe care îl prinde, dar nu atât de tare încât să devină casantă. Fitingul nostru cu manșon este tratat termic pentru a obține o duritate a suprafeței de 58-62 HRC, care oferă echilibrul optim între mușcătură și duritate. Rugozitatea suprafețelor de etanșare este, de asemenea, critică. O suprafață prea aspră nu va etanșa corespunzător, în timp ce o suprafață prea netedă poate să nu ofere suficientă frecare pentru ca virola să „mușcă” tubul. Menținem o rugozitate a suprafeței de 0,4-0,8 µm pe suprafețele noastre de etanșare, ceea ce s-a dovedit a fi intervalul optim pentru etanșare.

În plus față de aceste specificații standard, oferim mai multe opțiuni personalizate pentru Fitting Ferrule, inclusiv materiale speciale (de exemplu, Inconel, Monel pentru medii corozive) și acoperiri speciale (de exemplu, acoperire PTFE pentru frecare redusă). Echipa noastră de ingineri este disponibilă pentru a vă ajuta la selectarea specificațiilor potrivite pentru montajul ferulei pentru aplicația dumneavoastră specifică.

Cum se instalează și se depanează corect un fiting cu manșon?

Chiar și cea mai înaltă calitateRacord cu mantava eșua dacă nu este instalat corect. Instalarea corectă este o abilitate pe care fiecare tehnician și inginer de întreținere ar trebui să o stăpânească. Procesul este simplu, dar necesită atenție la detalii la fiecare pas. Tabelul de mai jos prezintă cei cinci pași esențiali pentru instalarea corectă a unui fiting cu manșon.

În ciuda instalării cu grijă, pot apărea scurgeri și alte probleme. Atunci când depanați un fiting cu manșon, este util să urmați un proces sistematic. Mai jos este un ghid simplificat de depanare.

• Scurgeri detectate în timpul instalării inițiale:Verificați perpendicularitatea tubului și adâncimea de inserare. Un tub prost tăiat sau o inserție incompletă este cea mai frecventă cauză a scurgerilor inițiale. Reinstalați cu un nou fiting cu manșon.
• Scurgerea detectată după o perioadă de funcționare:Verificați cuplul piuliței. Vibrația poate face ca piulița să se retragă. Strângerea din nou a piuliței poate rezolva problema. Dacă scurgerea persistă, inspectați manșonul pentru a nu se deteriora. Este posibil ca o virolă să fi fost prea strânsă în timpul primei instalări, provocând deformare excesivă.
• Tubul poate fi rotit sau scos:Ferrula nu a prins suficient tubul. Acest lucru se datorează de obicei strângerii insuficiente sau utilizării unui tub cu duritate incorectă. Verificați cuplul de strângere și verificați dacă materialul tubului este compatibil cu specificațiile de fixare a virolei.
• Ferula este vizibil crăpată sau spartă:Acest lucru se datorează adesea unei strângeri excesive sau unui defect material. Înlocuiți racordul de virolă cu o unitate nouă și verificați cuplul pentru a vă asigura că nu depășește valoarea recomandată.

Întrebări frecvente (FAQ)

Întrebarea 1: Poate fi reutilizat un fiting cu manșon după ce a fost strâns?

Răspuns: În general, un fiting cu virolă nu este conceput pentru a fi reutilizat. Ferula suferă o deformare plastică permanentă atunci când este comprimată, iar mușcătura pe care o face în tub este un eveniment unic. Reutilizarea unei virole pe un tub nou sau într-o locație nouă nu este recomandată, deoarece nu va forma aceeași etanșare și prindere de încredere. În unele cazuri, dacă fitingul a fost doar puțin strâns (și virola nu a mușcat încă tubul), este posibil să-l repoziționați, dar acest lucru este pe riscul instalatorului. Fabrica noastră recomandă înlocuirea virolei și a piuliței ori de câte ori conexiunea tubului este dezasamblată, pentru a garanta o etanșare etanșă.

Întrebarea 2: Cum pot să-mi dau seama dacă un fiting cu virolă este suficient de strâns fără o cheie dinamometrică?

Răspuns: Deși o cheie dinamometrică este instrumentul preferat pentru o strângere consecventă și precisă, aceasta nu este întotdeauna disponibilă. O metodă alternativă este metoda „turn count”. Odată ce piulița este strânsă manual, marcați un punct de referință și apoi strângeți-l încă 1/4 până la 1/2 tură, în funcție de dimensiunea și materialul fitingului. Pentru un fiting de tub de 1/4", un 1/4 de tură după strângerea manuală este adesea suficient; pentru un fiting de 1/2", poate fi 1/2 de tură. Cu toate acestea, această metodă este mai puțin precisă și se bazează pe simțirea instalatorului. Vă recomandăm insistent să utilizați o cheie dinamometrică și cuplurile specificate de producător, în special în aplicații de înaltă presiune sau critice pentru siguranță.

Întrebarea 3: Sunt fitingurile cu virole potrivite pentru tuburile din oțel inoxidabil?

Răspuns: Da, fitingul cu virole este utilizat pe scară largă cu tuburile din oțel inoxidabil. Cu toate acestea, materialul tubului trebuie să fie compatibil cu materialul virolei. Ferula trebuie să fie mai tare decât tubul pentru a crea mușcătura necesară. Pentru țevile din oțel inoxidabil, vă recomandăm să folosiți o virolă dintr-un aliaj de oțel inoxidabil cu o duritate mai mare decât tubul. Fabrica noastră oferă fitinguri cu virole care sunt special concepute pentru a fi utilizate cu țevi din oțel inoxidabil, cu un tratament termic optimizat pentru a asigura o prindere sigură și o etanșare fiabilă. Dacă există o nepotrivire semnificativă a durității, virola poate să nu prindă corect tubul sau tubul poate fi deteriorat.

Întrebarea 4: Care este cea mai mare presiune pe care o poate suporta un fiting cu manșon?

Răspuns: Presiunea maximă de lucru a unui fiting cu manșon depinde de mai mulți factori: diametrul tubului, materialul virolei și al corpului fitingului și tipul de proiectare (firelă simplă vs. virolă dublă). Fitingul nostru cu virolă dublă pentru țevi cu diametrul de până la 1" este evaluat pentru presiuni de lucru de până la 630 bar (9.100 psi). Pentru diametre mai mari sau presiuni mai mari, sunt disponibile modele speciale. Consultați întotdeauna tabelul de presiune al producătorului pentru modelul și dimensiunea specifice. Este esențial să vă asigurați că racordul ferulei depășește o marjă maximă de presiune a sistemului.

Întrebarea 5: De ce curge racordul meu de ghilă chiar și după ce l-am strâns corect?

Răspuns: O scurgere într-un fiting cu manșon strâns corect poate fi cauzată de mai mulți factori care pot să nu fie imediat evidenti. Cele mai frecvente cauze sunt: ​​o suprafață a tubului zgâriată sau deteriorată de sub virolă (deseori din cauza resturilor sau a manipulării); un tub care nu este perfect rotund (mai ales dacă a fost tăiat cu un ferăstrău mai degrabă decât cu un tăietor de tuburi); o duritate incorectă a tubului (ferula nu poate mușca într-un tub prea dur); sau o suprafață de etanșare deteriorată sau contaminată în corpul fitingului însuși. În plus, dacă fitingul a fost dezasamblat și reasamblat fără a înlocui virola, deformarea inițială nu se va repeta, provocând o scurgere. Fabrica noastră vă recomandă să inspectați cu atenție tubul pentru a nu se deteriora și să utilizați întotdeauna un nou fiting cu manșon atunci când reinstalați conexiunile pentru a evita scurgerile.

Despre Producator

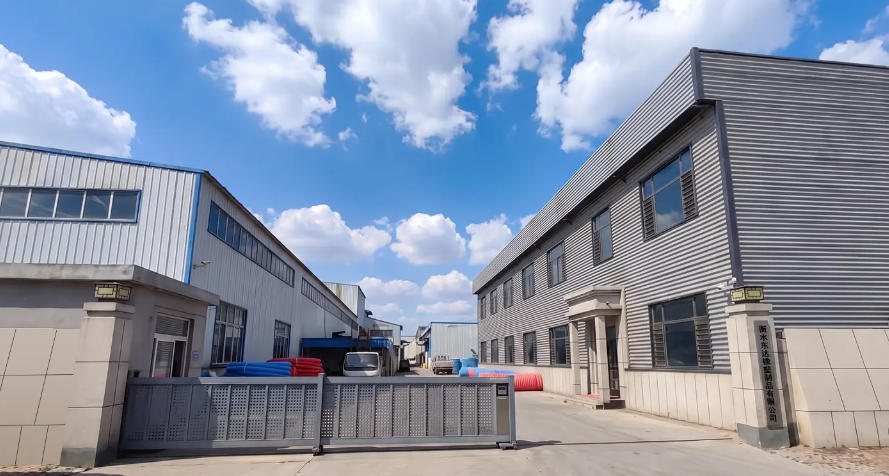

Hengshui Dongda Rubber & Plastic Products Co., Ltd.este situată în județul Jing, provincia Hebei - inima renumitei baze industriei de cauciuc și plastic din China, aprobată de Asociația chineză a industriei cauciucului în 2007. Cu acces convenabil de transport prin autostrada Beijing-Fuzhou și pe autostrăzile naționale, compania a devenit un producător profesionist de ansambluri de furtunuri de înaltă și joasă presiune, benzi transportoare, benzi transportoare, rulouri hidraulice, garnituri diferite, nailon, garnituri metalice. produse din cauciuc și plastic.

Produsele noastre de racorduri cu ferule sunt proiectate pentru rezistență la presiune ridicată, rază mică de îndoire, performanță puternică împotriva oboselii și durată de viață extinsă. Acestea sunt aplicate pe scară largă în sectoarele de mașini de inginerie, petrol, minerit de cărbune, energie electrică, metalurgie, industria chimică, construcții navale și transporturi, câștigând o recunoaștere ridicată din partea clienților atât pe plan intern, cât și internațional.

Salutăm sincer feedback și sprijin valoros din partea prietenilor și clienților din întreaga lume. Utilizatorii din țară și din străinătate sunt invitați să se întrebe și să discute despre cooperare. Ne angajăm să oferim servicii satisfăcătoare și soluții de încredere pentru toate nevoile dvs. de conexiune.

Concluzie

Fitting-ul cu manșon poate fi o componentă mică, dar rolul său în integritatea și fiabilitatea sistemelor de alimentare cu fluide este enorm. De la felul în care se deformează pentru a crea o etanșare și o prindere, până la alegerea materialului și tratamentul termic care îi definesc performanța, Fitting-ul Ferrule este o capodoperă a ingineriei care trece adesea neobservată până când eșuează. Înțelegerea modului în care funcționează, ce tipuri sunt disponibile și cum să-l instalezi corect este esențială pentru oricine lucrează cu sisteme de conectare cu tuburi.

La JIDONGDA, ne angajăm să oferim fitinguri de înaltă calitate, care să îndeplinească cerințele exigente ale industriei moderne. Produsele noastre sunt proiectate și fabricate la cele mai înalte standarde, asigurând performanțe fiabile în cele mai dificile condiții. Dacă sunteți în căutarea unei soluții fiabile de montare a ferulelor pentru aplicația dvs., vă invităm să ne contactați. Echipa noastră de profesioniști cu experiență este gata să vă ajute cu selecția produselor, suport tehnic și soluții personalizate. Contactați Hengshui Dongda Rubber & Plastic Products Co., Ltd. astăzipentru o consultație sau pentru a solicita o ofertă. Lasă-ne să te ajutăm să construiești o conexiune în care poți avea încredere.
